LAPIS TECHNOLOGY™支持13.56MHz(NFC)的无线供电芯片组"ML7630 / ML7631"

13.56MHz（NFC）无线供电系统
在200mW以下的小型设备中的优势

供电功能更节省面积，
对设备的设计没有限制

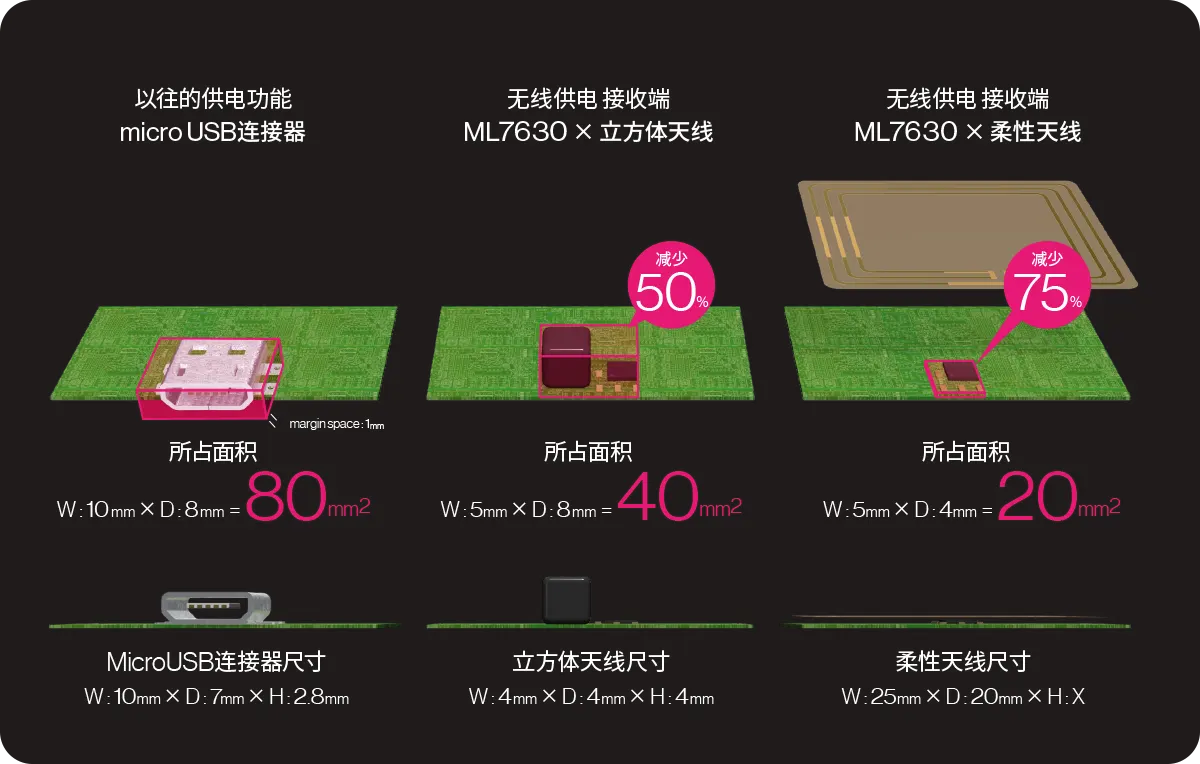

与可穿戴设备等小型设备以往的USB连接器供电方式相比，使用LAPIS TECHNOLOGY™半导体的13.56MHz（NFC）无线供电芯片组“ML7630/7631”的无线供电系统可以更节省供电功能的面积。

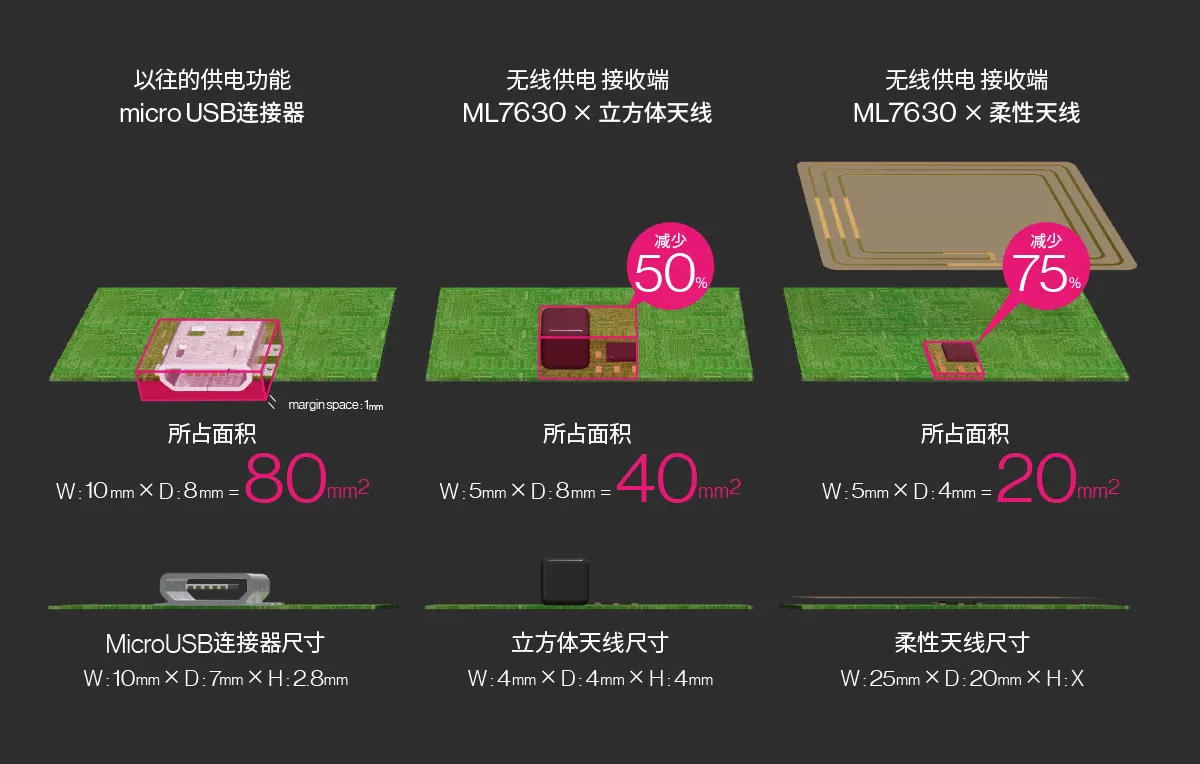

可使用超小型天线，而且还可与NFC通信共用天线，因此使用小型立方体天线时，安装面积可缩减约50％，使用柔性天线时安装面积可缩减约75％。

与其他磁共振方式的供电系统相比，可使用超小型天线的13.56MHz（NFC）无线供电系统可实现紧凑安装。

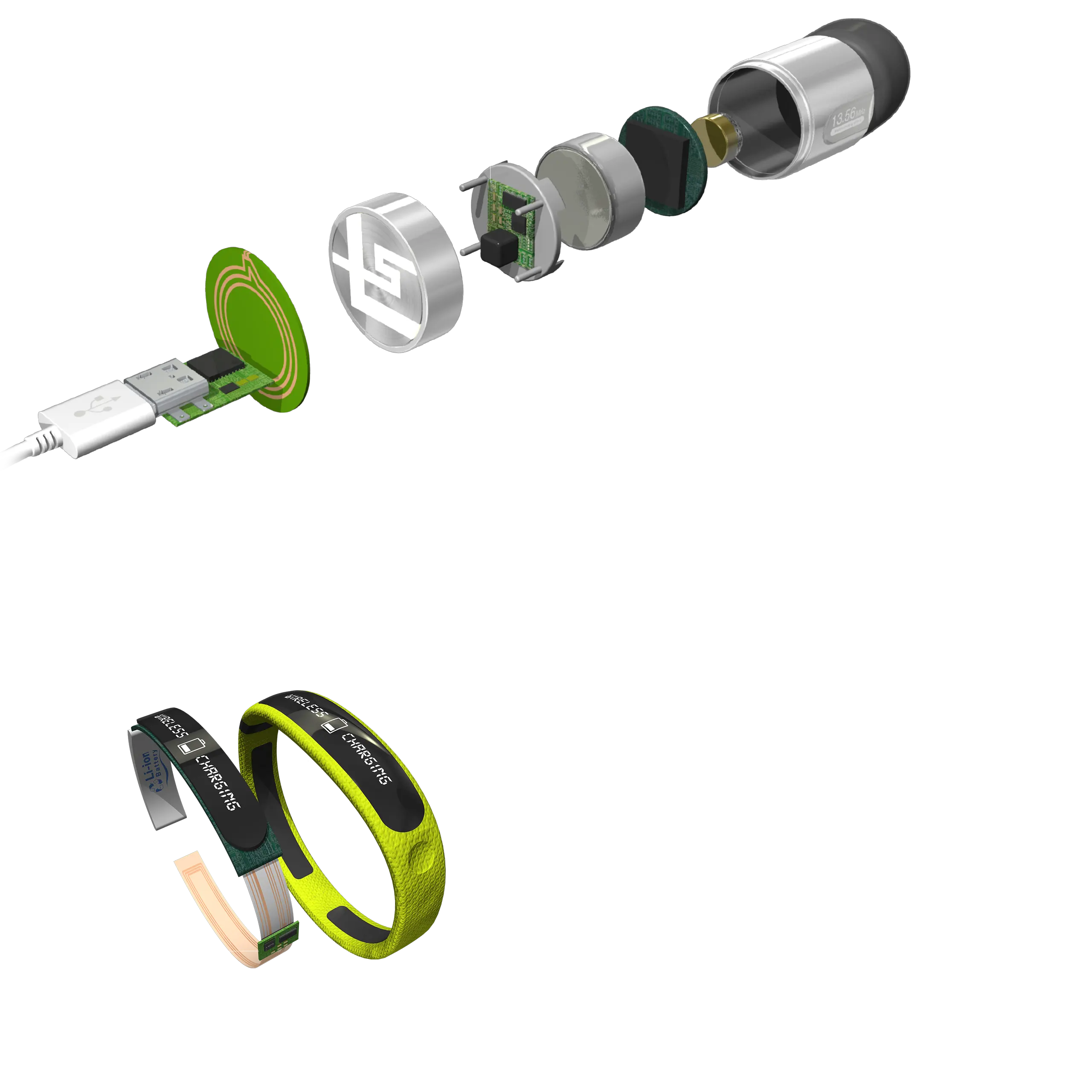

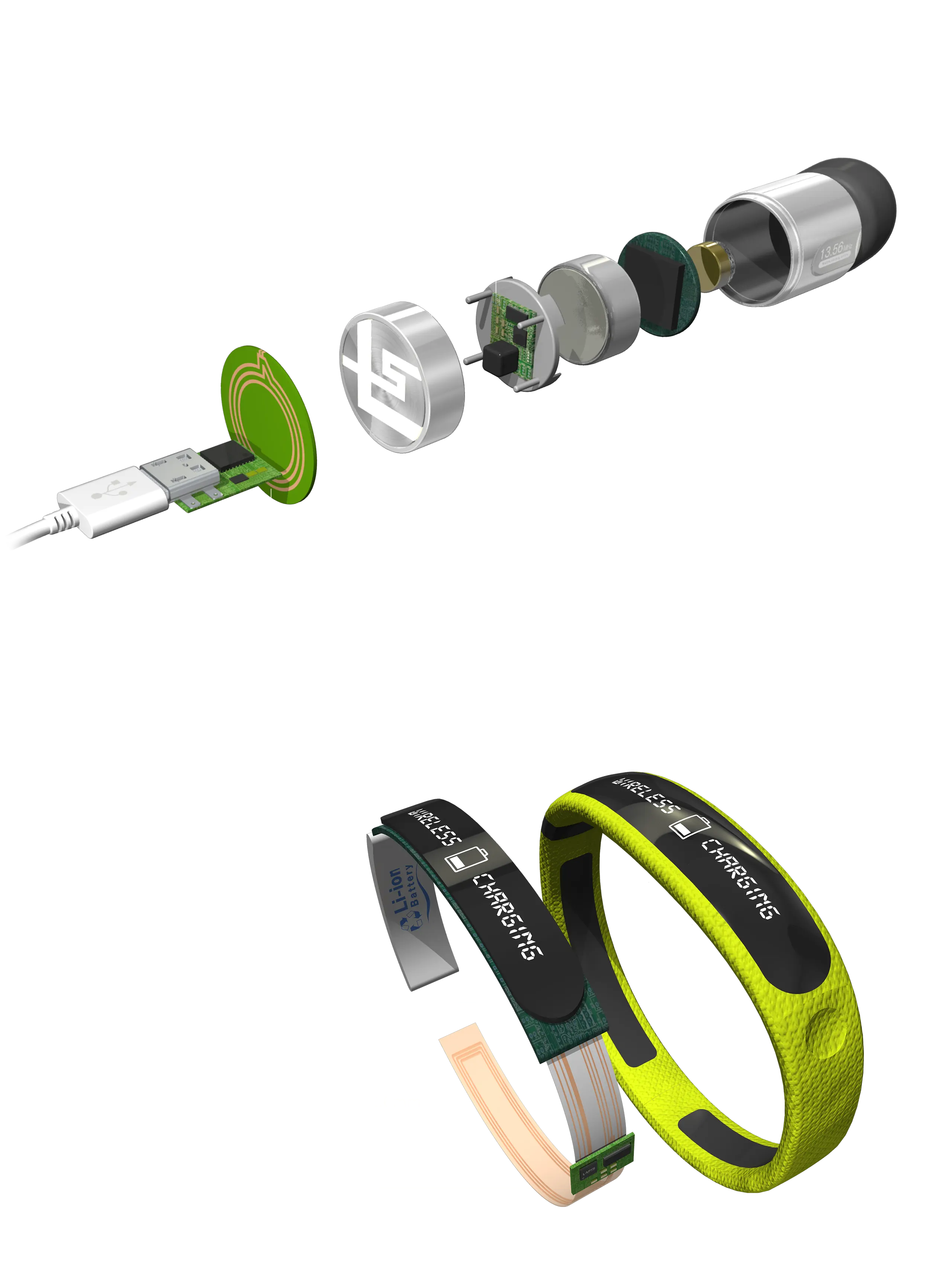

无线供电可实现"完全防水"的可穿戴设备

可能会在水下或水边使用的
可穿戴设备、头戴式耳机、入耳式耳机

以往设备充电所必需的充电用接点等的防水保护盖、USB连接器以及相应的设计等，在采用无线供电方式后一律不需要，而且没有相应的设计限制。

无线供电方式无需接点，设计和BOM（所需元器件）也更简单。

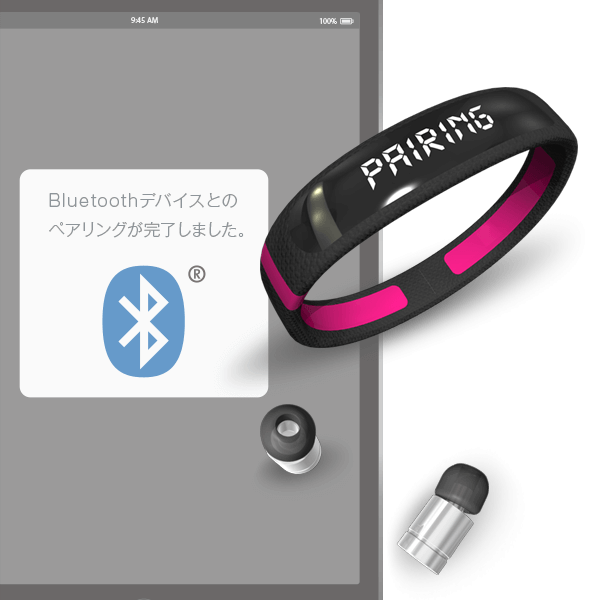

当然，也搭载了可穿戴设备必不可少的NFC Tag功能（NFC Forum Type3 Tag），在1枚芯片上实现了无线供电和NFC Tag功能，从而可削减BOM成本。

无线供电的机理和充电容量

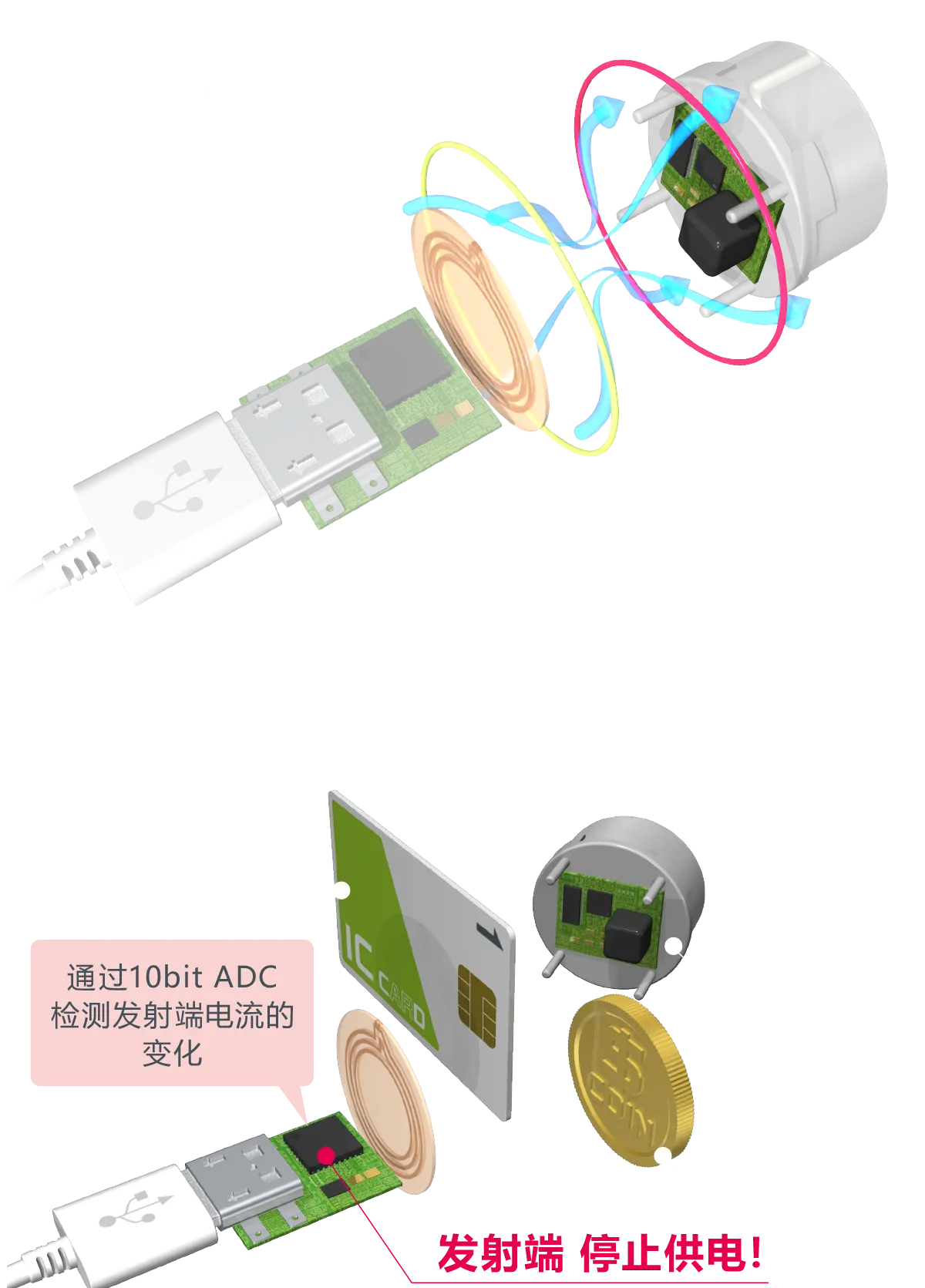

13.56Mhz（NFC）无线供电的机理

13.56MHz（NFC）无线供电LSI"ML7630/7631"采用磁共振方式通过13.56MHz的磁场进行供电。

在磁共振方式中，将发射端和接收端的2个线圈用作"共振器"进行供电。将线圈相对放置，一个线圈链接电源进行供电，另一个线圈用来接收电力。

13.56MHz（NFC）有利于检测出IC卡等异物

目前的无线供电系统，无论哪种方式，在发射功率很强时如果附近有信用卡或电子货币等IC卡，就会有导致数据损坏的风险。
13.56MHz（NFC）无线供电与IC卡的共振频率相同，因此可以轻松检测出IC卡等异物，降低数据损坏的风险。

备受关注的充电容量是多少？

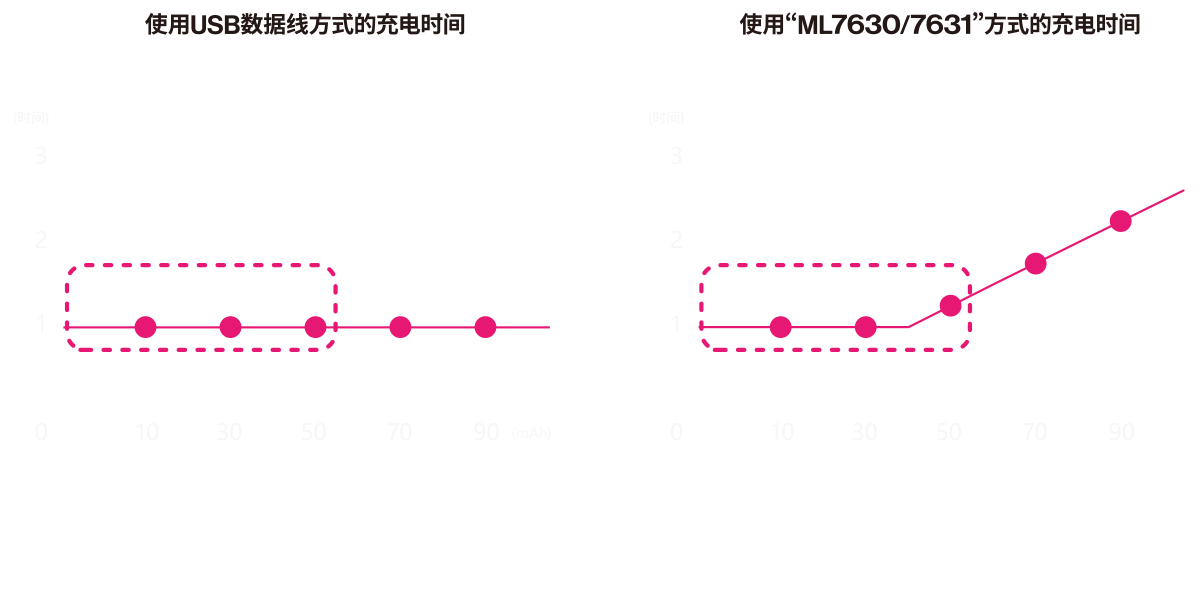

USB充电和13.56MHz无线供电（NFC）1C充电*方式下"到电池容量的90%所需充电时间"比较

*1C充电：以与电池放电容量相同的电流充电1小时

1C充电时通过USB充电手段与将支持13.56MHz(NFC)无线供电的充电到90%容量需要时间相

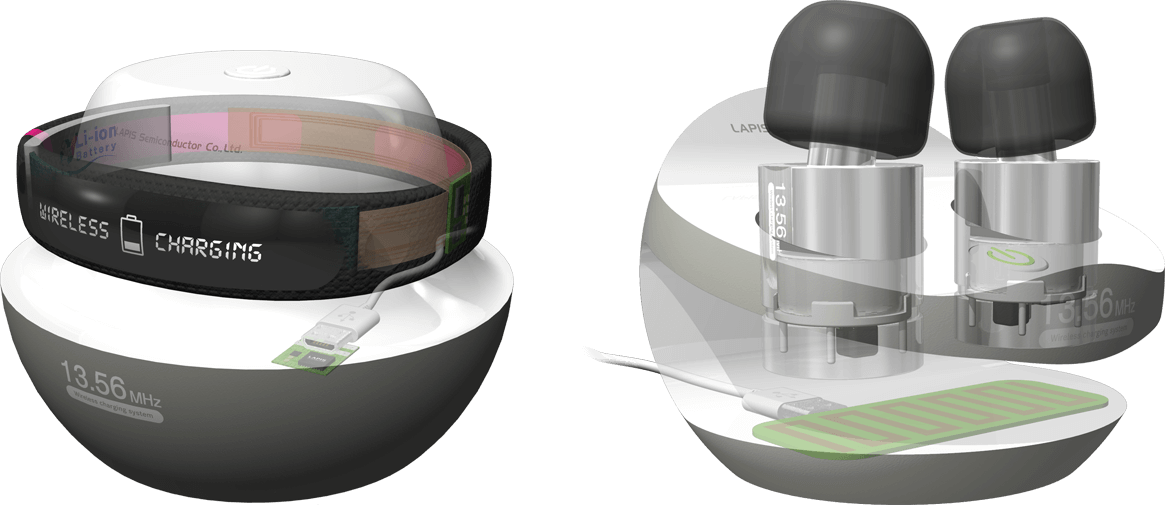

电池容量在50mAh以内时，
13.56MHz无线供电（NFC）和USB数据线充电的"充电时间几乎相同"。

电池容量可能在50mAh以内的设备包括
可穿戴设备、Bluetooth^®头戴式耳机、无线耳机等

产品规格

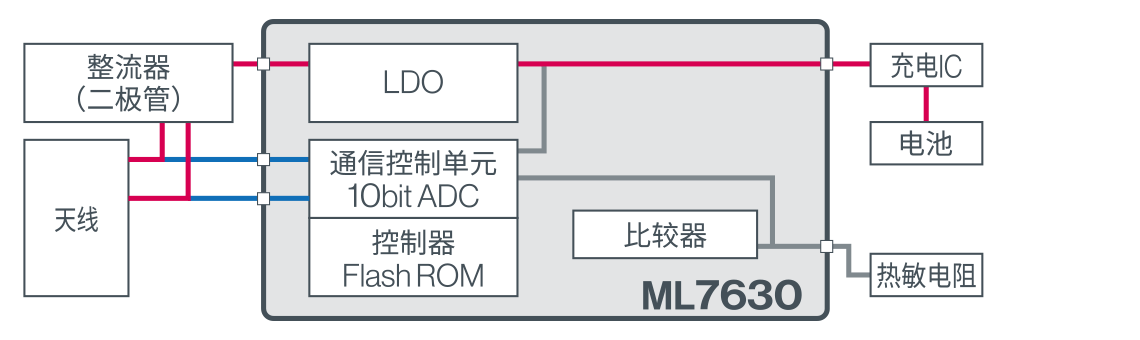

"ML7630"13.56MHz(NFC)接收端LSI

产品名称	ML7630
Data Flash	1K Byte
工作频率	13.56MHz
电源	由磁场产生
I/F	NFC Forum Type3 Tag v1.0 I²C从机模式 × 1ch
充电控制	接收电力、整流、充电电压输出
ADC (方式)	10bit(SA type)
工作温度	- 40°C to + 85°C

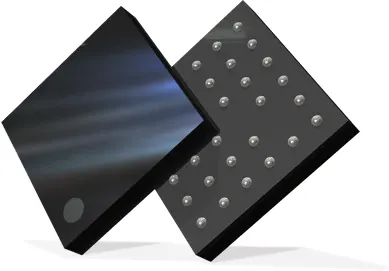

封装	WL-CSP 34 pin 2.6mm × 2.6mm 0.4mm pitch

以1枚芯片实现电力接收功能和Tag功能

200mW LDO输出
自动执行无线供电协议
电流、电压、温度监控（A/D转换器、比较器）
NFC Forum Type3 Tag

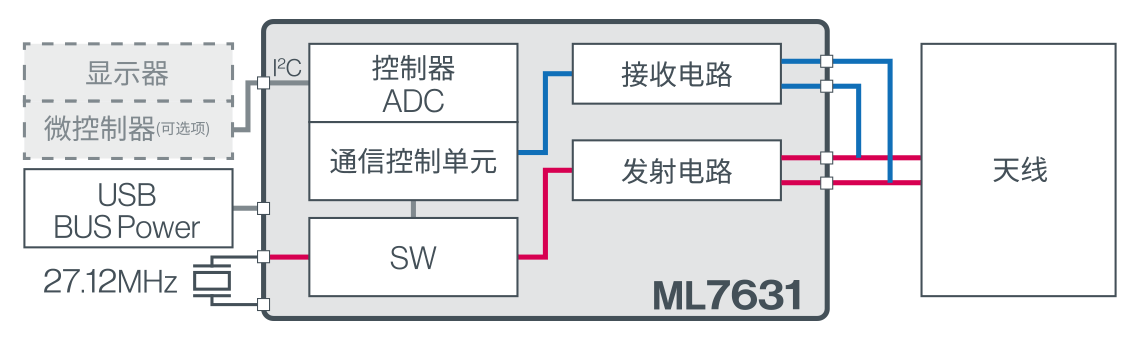

"ML7631"13.56MHz(NFC)发射端LSI

产品名称	ML7631
Data Flash	1K Byte
工作频率	13.56MHz
工作电压	5V
I/F	I²C从机模式 × 1ch
工作温度	- 40°C to + 85°C

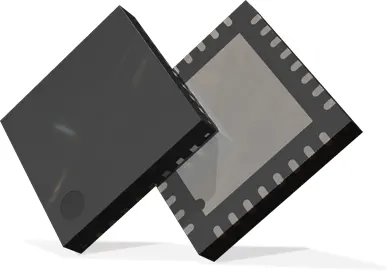

封装	WQFN 32 pin 5.0mm × 5.0mm 0.5mm pitch
