ROHM产品阵容新增非常适用于车载和
工业设备的超低阻值分流电阻器"PSR100系列"
同时实现3W的大功率和小尺寸,有助于大功率应用的进一步发展



<概要>

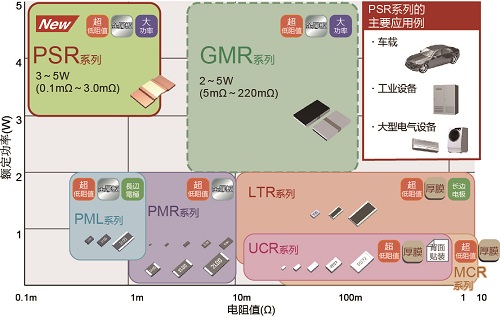

全球知名半导体制造商ROHM的电流检测用大功率超低阻值分流电阻器「PSR系列」产品已在车载和工业设备等需要大功率的应用领域获得高度好评,如今又新增小型版的"PSR100系列"。
"PSR100系列"已于2017年4月开始以月产15万个的规模投入量产。生产基地为ROHM Integrated Systems (Thailand) Co., Ltd.。

<背景>

分流电阻器在车载和工业设备领域被广泛用于大功率应用的电流检测。其中在车载领域,随着电子化和电动化进程的不断深入,小型电机和ECU的搭载数量呈稳步增长趋势,对大功率且小型的分流电阻的需求日益高涨。在这种背景下,客户对拥有多年丰硕业绩的ROHM的要求也日益提高,因此,此次在具有大功率、超低阻值特色的PSR系列中又新增了小型产品阵容。

<新产品详情>

PSR100系列」的电阻体金属采用高性能合金材料,使产品在低阻值范围也实现了优异的电阻温度系数(TCR)。而且还利用ROHM独有的精密焊接技术,实现3W大功率和小尺寸(6.35×3.05mm),成功地同时实现了本来很难兼顾的大功率和小型化。

这使得产品在车载和工业设备领域等温度保证要求苛刻的应用电路中也可从容使用,非常有助于减轻设计负担并促进应用的进一步小型化。

今后,ROHM将继续发力车载、工业设备领域,从电阻器到晶体管、二极管,不断强化电源领域的产品阵容。

<特点>

1. 同时实现3W大额定功率和小尺寸(6.35×3.05mm)

一般认为,额定功率和产品尺寸存在矛盾关系,很难同时确保两者的理想值。但是,本系列产品利用ROHM独有的精密焊接技术,仅6.35×3.05mm的小尺寸也实现了散热性优异的铜板结构,从而成功获得3W的大功率。通过同时确保这两个值满足了客户小型化的需求。

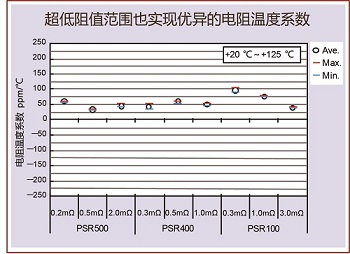

2. 超低阻值范围也具备优异的电阻温度系数

一般电阻值越低,电阻温度系数越大。而PSR系列的电阻体金属采用高性能合金材料,在超低阻值范围也实现了优异的电阻温度系数(TCR)。该系列具备从0.3mΩ的超低阻值范围起的丰富产品阵容,有助于应用的可靠性提升。

<应用案例>

车载:板载充电器、电动压缩机、EPS
工业设备:UPS、基站

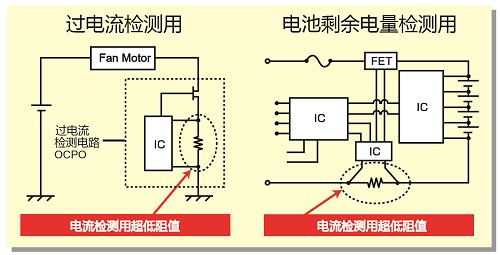

(电路图例)

<规格表>

品名 尺寸
mm[inch]
额定功率
(+70℃)
阻值容许差 阻值温度系数
(ppm /℃)
阻值范围
(mΩ)
使用温度范围
(℃)
NewPSR100 6.35 x 3.05
[2512]
3W F(±1%) ±150 0.3 -55~+170
±115 0.5
±100 1.0
±50 2.0,3.0
PSR400 10 x 5.2
[3921]
4W F(±1%) ±225 ☆0.2
±175 0.3,0.5
±75 1.0,2.0,3.0
PSR500 15 x 7.75
[5931]
5W F(±1%) ±250 ☆0.1
±225 0.2
±150 0.3,0.4,0.5
±75 1.0,2.0

<术语解说>

・TCR (Temperature Coefficient of Resistance的简称)
阻值温度系数,指"电阻温度系数"。该值越低,相对周围温度变化的电阻值变化越小,越可抑制设备运行过程中的波动。
