非常适用于恩智浦 “i.MX 8M Mini系列”处理器的电源管理IC“BD71847AMWV”
助力智能音箱和网络音频播放器等先进电子设备的更长续航时间和小型化

2019年4月25日

<概要>

「BD71847AMWV」

全球知名半导体制造商ROHM(总部位于日本京都)开发出非常适用于NXP® Semiconductors(以下简称“恩智浦公司”)应用处理器“i.MX 8M Mini系列”的高效电源管理IC(以下简称“PMIC”)“BD71847AMWV”。
恩智浦公司的“i.MX 8M Mini系列”是一款具有出色的运算能力、节能性能、语音/音乐及视频处理能力的应用处理器。
“BD71847AMWV”是融入ROHM多年积累的处理器用电源技术,并集成了处理器所需的电源系统(Power Rail)与功能的PMIC。仅1枚芯片即可提供包括功率转换效率高达95%的高效率DC/DC转换器*1在内的系统所需的电源和保护功能,同时还内置进行电源管理的ON/OFF时序器,不仅有助于应用的小型化,还使应用设计更加容易,并大大缩短开发周期。
恩智浦公司的i.MX高级营销总监Leonardo Azevedo先生表示,“ROHM是实现i.MX生态系统的重要合作伙伴。对于希望充分地发挥i.MX 8M Mini性能的客户来说,BD71847AMWV是一款出色的产品。还配备了参考板,仅1枚芯片即可为处理器提供优异的电源解决方案。”
本产品于2019年3月开始出售样品(800日元/个,不含税),计划于同年8月开始以月产40万个的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co.,Ltd.(日本滨松市),后期工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。
未来ROHM将继续开发有助于节能和系统优化的产品与解决方案,为社会发展贡献力量。

<背景>

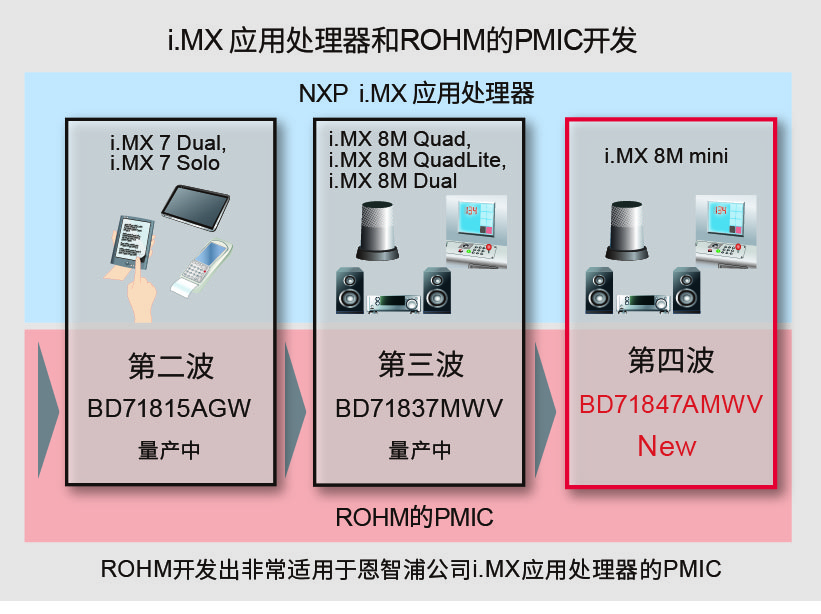

i.MX 应用处理器和ROHM的PMIC开发

近年来,随着IoT技术的发展,在诸如智能音箱的声控命令及流式音频/视频等领域,电子设备与用户交互(人机对话,人机互动)的需求日益高涨。
恩智浦公司的i.MX 8M Mini应用处理器配备多达4个Arm® Cortex®-A53内核(工作频率高达1.8GHz)、一个Arm Cortex-M4内核(低功耗待机的工作频率高达400MHz)。此外,还支持1080p分辨率处理、2D/3D图形、高级音频播放功能、高速接口等,为众多消费电子设备和工业设备应用提供节能且高性能的解决方案。
ROHM一直致力于适合恩智浦公司i.MX 8M系列的PMIC的开发,并于2018年推出适用于“i.MX 8M Quad/Dual”的PMIC “BD71837MWV”。此次,又针对采用先进工艺且具有优异节能性能的“i.MX 8M Mini系列”,推出新的PMIC “BD71847AMWV”。

<新产品特点>

1.仅1枚芯片即可轻松实现i.MX 8M Mini应用处理器所需的电源功能

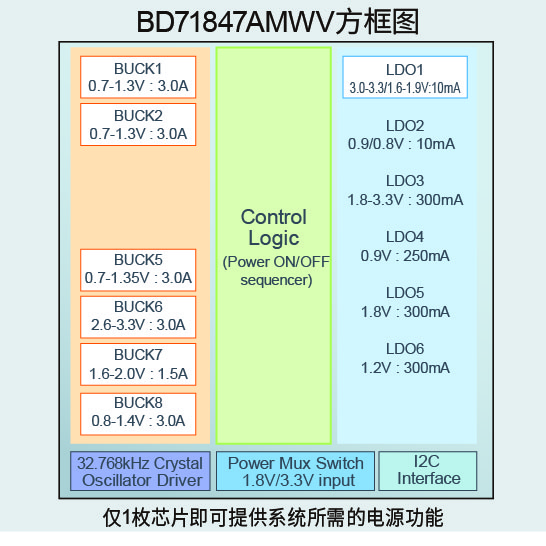

BD71847AMWV方框图

“BD71847AMWV”的电源电路根据“i.MX 8M Mini系列”应用处理器的电源系统设计而成,集控制逻辑、6通道降压型DC/DC转换器(Buck Converter)、6通道LDO*2于一身,仅这1枚芯片,不仅可为处理器供电,还可为应用所需的DDR存储器供电。此外,还内置有SDXC卡用1.8V/3.3V开关、32.768kHz晶振缓冲器、众多保护功能(各电源系统的输出短路、输出过电压、输出过电流及热关断等)。

该产品还搭载功率转换效率高达95%的降压型DC/DC转换器,输入电压范围更宽,支持从1节锂离子电池到USB的广泛电压范围(2.7V~5.5V),因此,不愧为i.MX 8M Mini处理器应用领域的最佳PMIC。

①配备Linux驱动程序,可缩短应用开发周期

ROHM还为客户准备了BD71847AMWV 的Linux驱动程序、设计时所需的外围应用相关的设计指南、参考电路及参考布局,可缩短应用开发周期,及时向市场推出产品。 关于Linux驱动程序和评估用文档,请访问:
https://www.rohm.com.cn/products/power-management/power-management-ic-for-system/industrial-consumer-applications/nxp-imx/bd71847amwv-product

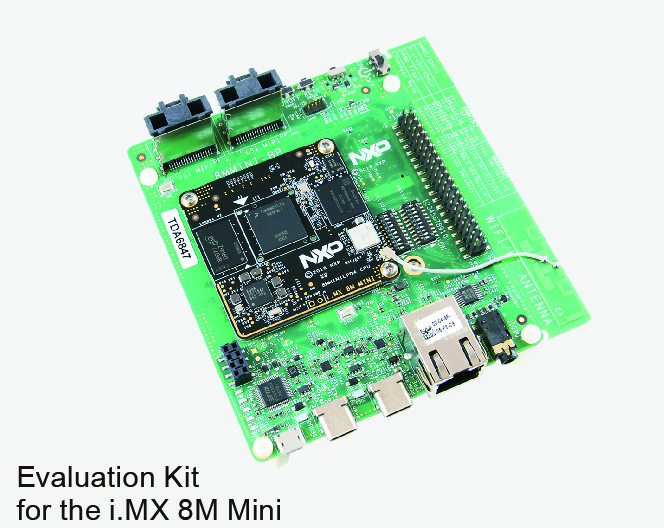

Evaluation Kit for the i.MX 8M Mini

②配备i.MX 8M Mini EVK,可立即评估

恩智浦公司可提供搭载BD71847AMWV的i.MX 8M Mini处理器评估套件,可即刻评估i.MX 8M Mini处理器的工作。

2. 小型封装,节省空间42%

小型封装,节省空间42%

采用小型QFN封装(7mm x 7mm, 高度1mm Max, 间距0.4mm, 56pin),不仅可提供所需的电源功能,而且PMIC的引脚配置设计还使i.MX 8M Mini应用处理器和DDR存储器的连接更加容易,非常有助于减轻PCB板布局设计时的负担。同分立元器件组成的与新产品相同的电源系统相比,部件数量可减少42个,贴装面积可缩减42%(以“单面贴装、Type-3 PCB”为条件)。另外,如果采用双面贴装,则仅需不到400mm2的空间即可实现电源功能。

3. 可根据系统的用途量身定制

为了使应用设计更灵活更自由,新产品搭载了支持电源模式(RUN、IDLE、SUSPEND、SNVS、OFF)的时序器。通过I2C接口和OTP(One Time Programmable) ROM,根据系统要求的功能和存储器类型,可定制各电源的输出电压、ON/OFF控制、保护功能的启用/禁用、以及电源模式的转换条件,从而可实现满足用途需求的最佳应用设计。



<新产品的功能概要>

  • -输入电压2.7V ~ 5.5V
  • -降压型DC/DC转换器 x 6ch、LDO x 6ch
  • -搭载SD卡驱动用多路复用器
  • -内置32.768kHz晶振电路
  • -搭载丰富的保护功能(软启动功能、电源轨错误检测、过电压保护、过电流保护等)
  • -支持I2C接口(Max 1MHz)
  • -中断功能(带掩码功能)

<术语解说>

*1)DC/DC转换器
DC/DC转换器是电源IC的一种,具有将直流(DC)电压转换为直流电压的功能。主要有用来降低电压的降压型和用来提升电压的升压型两种类型。
*2)LDO稳压器(Low Drop Out Regulator / 低饱和稳压器)
输入和输出的电压差较低,属于“线性稳压器”(输入输出电压呈线性动作)类别里的电源IC。
与DC/DC等开关稳压器相比,具有电路结构简单、噪声低等特点。
