2019年11月19日
全球知名半导体制造商ROHM（总部位于日本京都）开发出一款分流电阻器“GMR50”，以5.0×2.5mm的小尺寸实现超高额定功率4W（引脚温度TK＝90℃时），该产品非常适用于车载和工业设备使用的电机、电源电路的电流检测。
分流电阻器被广泛应用于车载和工业设备领域的电流检测用途。在车载领域，随着汽车的性能提升和多功能化，电机和ECU的搭载数量也在日益增加，这就需要在有限的空间内配置应用。因此，部件的安装密度越来越高，对于其中部件之一的分流电阻器的大功率和小型化的需求也日益高涨。
在这种背景下，ROHM于2017年开发出6.4×3.2mm尺寸的小型、大功率分流电阻器GMR100，受到了要求严格温度保证的车载和工业设备领域客户的高度好评。此次，为了满足进一步小型化、大功率化的需求，ROHM又推出了GMR50。未来，ROHM将继续致力于车载、工业设备领域的产品开发，在扩充分流电阻器产品阵容的同时，加强热仿真等支持体制，并与本公司拥有的各种功率器件和目前正在开发的运算放大器等产品相结合，提供只有综合性半导体制造商才有的独特解决方案。
此次开发的产品，通过改善电极结构和优化元件设计，成功地提高了PCB的散热性能。与同样是4W额定功率的普通产品相比，可减少39%的安装面积。此外，对过电流负载也具有优异的耐受性，即使在施加超出额定功率的异常负载时，也能保持稳定的电流检测精度，有助于提高设备的可靠性。
本产品于2019年7月开始销售样品（200日元/个，不含税），计划于2019年11月开始暂以月产100万个的规模投入量产。前期工序和后期工序的生产基地均为ROHM Integrated Systems (Thailand) Co., Ltd.（泰国）。
＜特点＞
1. 采用高散热结构，实现了超高额定功率，并提高了过电流负载时的耐久性

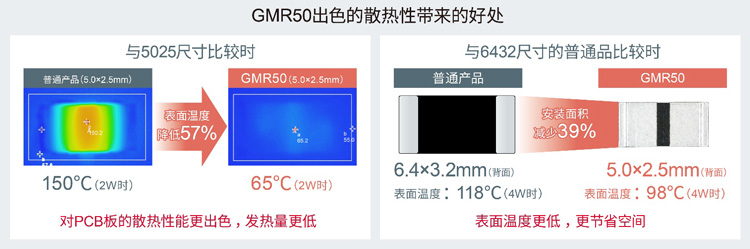

为了提高分流电阻器的额定功率并实现小型化，需要确保对产品温升的长期可靠性。针对这一课题，ROHM通过改进电极结构和优化元件设计，大幅提高了散热性能。例如，在2W条件下使用5mΩ产品时，与5025尺寸的普通产品相比，成功地将表面温升降低了57％。

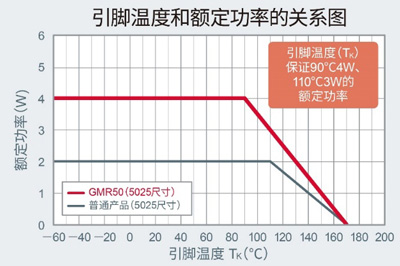

通过实现大功率，可以使用比以往4W额定功率的产品小一个尺寸的分流电阻器，因此可以将安装面积减少39％，有助于设备更节省空间。

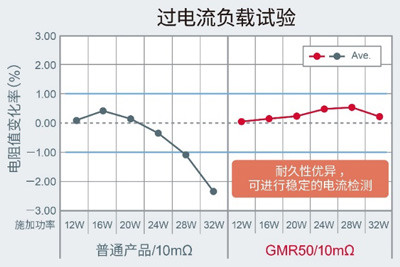

GMR50具有出色的散热性能，因此与普通产品相比，该产品对过电流负载的耐久性更优异，即使流过超过额定值的过电流，其电阻值的变化也很小，所以可以保持稳定的电流检测精度。
ROHM今后还将继续发挥综合性半导体制造商的优势，为客户提供出色的解决方案。
2. 在低阻值范围也实现了出色的电阻温度系数

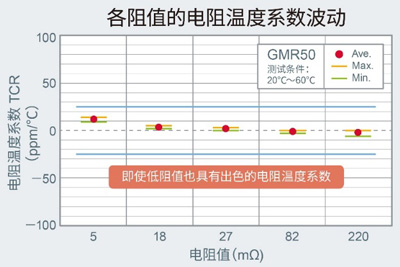

此次开发的新产品，电阻体金属采用高性能合金材料，在低阻值范围也可实现出色的电阻温度系数（TCR）。例如，在5mΩ时，可实现0～＋25ppm/℃。
可实现不易受环境温度变化影响的高精度电流检测，有助于提高应用的可靠性。
＜产品阵容＞
在6.4×3.2mm尺寸的GMR100之外，产品阵容中又新增了5.0×2.5mm尺寸的GMR50。
简称
(mm)
<inch>
容差
温度系数
TCR
(ppm/℃)※1
（mΩ）
范围
（℃）
<2010>
4W<90℃>
（±1%）
～
＋170
～
＋170
（E6系列）※2※3
<2512>
★ 5W<110℃>
★ 7W<70℃>
（E6系列）※2※3
GMR320
<2817>
10W<70℃>
（E6系列）※2※3
☆ ：开发中（电阻值不同开发计划也不同。如欲了解详情，请另行咨询。）
★ ：验证中
※1 ：＋20℃～＋60℃
※2 ：如欲了解该系列之外的电阻值对应情况，请另行咨询。
※3 ：每个电阻值的开发计划不尽相同。如欲了解详情，请另行咨询。
