可构建1000个节点的网状网络且支持“Wi-SUN FAN”的模块解决方案
~将交通信号灯、路灯和发电设备等社会基础设施联网,为实现智慧城市做出贡献~

2021年2月2日

TQFP48

全球知名半导体制造商ROHM(总部位于日本京都市)开始提供可连接1000个节点的网状网络且支持Wi-SUN FAN的模块解决方案,适合安装于社会基础设施上,该解决方案在业内尚不多见。

Wi-SUN FAN(Field Area Network)是国际无线通信标准“Wi-SUN”的最新标准,与其他LPWA*1相比,不需要通信成本,并且可靠性更高,可以通过多跳通信功能自动根据无线电波情况切换连接目标。因此,有望成为可以构建实现智慧城市和智慧电网*2所需的大规模网状网络的通信技术。

此次开始提供的支持Wi-SUN FAN的模块解决方案(以下称为“该解决方案”)使用超小型(15.0mm × 19.0mm)无线通信模块“BP35C5”(支持Wi-SUN FAN)配置而成。由于可以连接多达1000个节点,因此,只要在交通信号灯或路灯等社会基础设施中安装该解决方案,就可以构建覆盖整个城市的远程管理系统。此外,“BP35C5”内置Wi-SUN FAN所需的安全功能,因此无需复杂的控制即可轻松进行安全的通信。不仅如此,该产品还获得了日本无线工业及商贸联合会(ARIB*3)和美国联邦通信委员会(FCC*4)的相关认证,可以直接在日本和美国使用。未来计划逐步扩展到其他国家和地区。

如欲了解构成该解决方案的模块“BP35C5”和评估板“BP35C5-T01”的更多信息,可在ROHM官网上进行咨询。另外,还可以从ROHM官网下载评估所需的用户指南等各种文档。

近年来,为了构建智慧城市和智能电网等大规模户外通信网络,从而实现物联网社会,LPWA在社会基础设施中的应用已经越来越广泛。一直以来,在LPWA(LoRaWAN、Sigfox、NB-IoT(LTE)等)的使用过程中存在一些问题,比如在大型系统中的通信成本上升;容易受到环境变化的影响,从而导致通信速度下降或通信故障。

ROHM很早就加入了由包括电信运营商和电力公司在内的大约200家公司组成Wi-SUN联盟,并已积累了丰富的开发经验和成绩。此次又推出支持Wi-SUN FAN的模块,作为业内为数不多的、提供可构建1000个节点大规模网状网络的Wi-SUN FAN解决方案的企业,为实现物联网社会贡献力量。 。

<国际无线通信标准Wi-SUN FAN>

Wi-SUN FAN是国际无线通信标准“Wi-SUN”(已在全球拥有超过9500万台的销售业绩)的最新标准,除了电力、天然气和自来水的计量之外,在包括先进道路交通系统等构建智慧城市和智能电网所需的各种系统中,作为一种实现物联网社会的通信网络技术被寄予厚望。

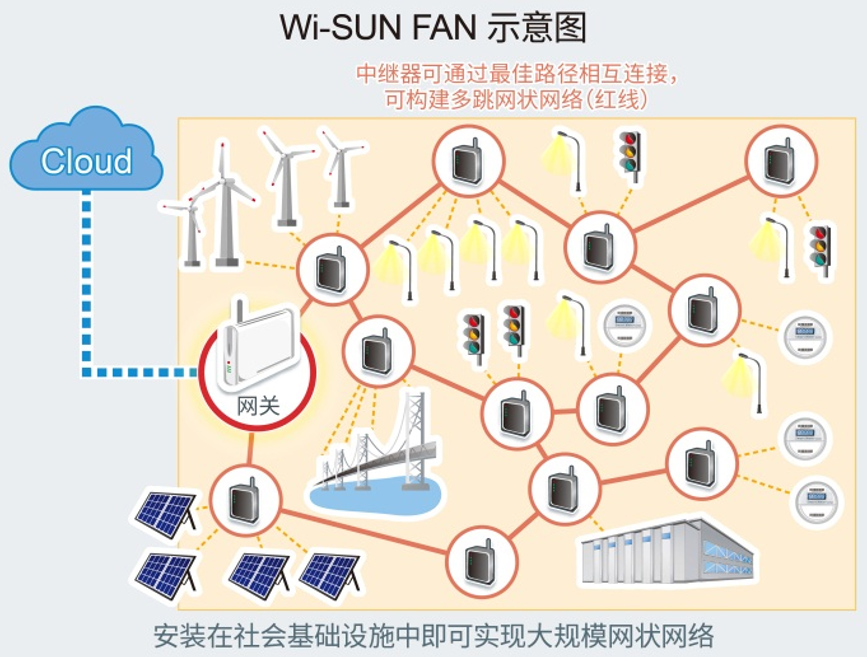

其他LPWA无线通信标准只能构建星形网络,而Wi-SUN FAN则可以在中继器之间进行多跳(multi hop)网络(中继功能),还可以通过在中继器和终端之间的双向通信来建立网状网络,从而可以远程管理安装了终端的应用设备。因此,即使因新建大楼等环境变化造成通信受阻,也可以自动优化中继器之间的跳跃路径,从而可以实现比其他通信标准更高的通信可靠性。不仅如此,使用其他LPWA时,每个终端均会产生通信费,但采用Wi-SUN FAN则不需要通信费,并且可以低成本运行。

<支持Wi-SUN FAN的模块解决方案的特点>

1. 可构建多达1000个节点的大规模网状网络

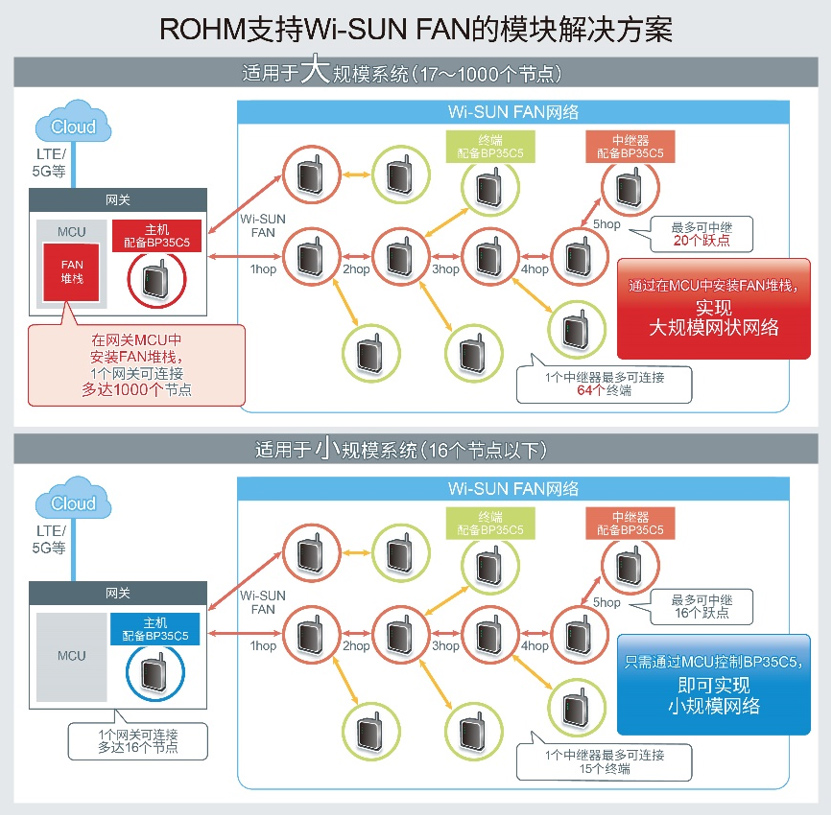

该解决方案使用ROHM开发的超小型(15.0mm × 19.0mm)支持Wi-SUN FAN的无线通信模块“BP35C5”配置而成。 当将支持Wi-SUN FAN的协议栈(FAN堆栈)安装在作为主机的网关MCU上以构建大规模系统时,在中继器之间最多可连接20个跃点,每个中继器最多可连接64个终端,从而可同时连接多达1000个节点。通过将其安装在智能仪表、交通信号灯和路灯等社会基础设施中,可以构建类似远程管理系统一样的覆盖整个城市的大规模网状网络。另外,由于在“BP35C5”的内置存储器中也安装了FAN堆栈,因此仅需通过网关MCU控制BP35C5,即可连接多达16个节点,从而轻松构建小规模网络。

2. 符合日本电波法,并可安全通信,有助于降低开发成本

“BP35C5”内置安全功能,在无线通信模块端支持通信加密和安全秘钥更新,因此无需进行复杂的控制,即可轻松实现安全通信。此外,还获得了ARIB和FCC的相关认证,可以直接在日本和美国使用。不仅如此,由于其尺寸与ROHM量产中的Wi-SUN模块“BP35C0-J11”相同,因此在可以沿用设计资源的情况下,还有助于降低开发成本。

<产品详情>

产品型号BP35C5BP35C5-T01
概要在Lapis Technology生产的无线通信LSI中内置了支持Wi-SUN FAN(1.0版)的通信软件**的无线通信模块(与量产中的BP35C0-J11形状相同)配备了“BP35C5”且带有天线(SMA)连接器的 评估板(形状与BP35C0-J11-T01相同)
特点
  • 920MHz频段无线通信功能
  • 无线传输功率已调整
  • 支持天线分集
  • 已获得Wi-SUN联盟认证
  • 已获得ARIB和FCC相关认证
  • 配备BP35C5
  • 可与BP359C连接
  • 配备连接天线用的SMA连接器两个
尺寸15.0mm × 19.0mm × 2.6mm35.0mm× 50.0mm × 14.0 mm

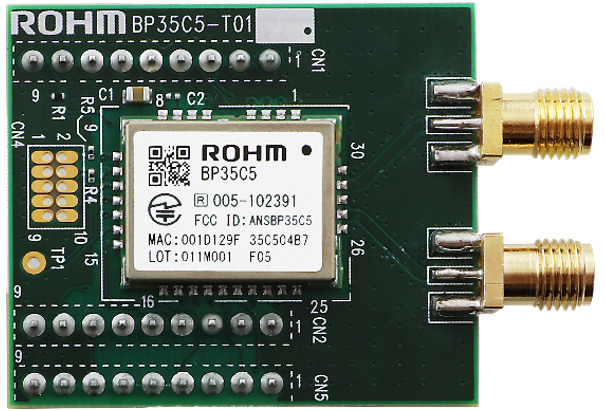

照片BP35C5BP35C5-T01
功能
框图

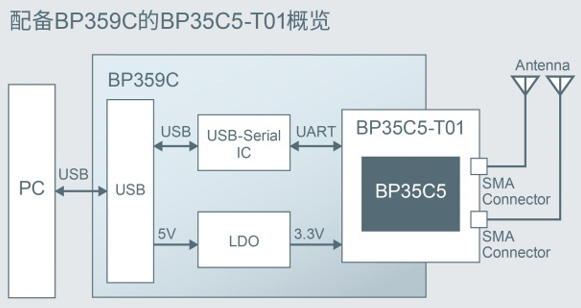

BP35C5概览配备BP359C的BP35C5-T01概览

** 本通信软件是使用京都大学的知识产权和版权开发的。

<公开的技术支持信息>

在ROHM官网上,公布了使用“BP35C5”和“BP35C5-T01”布建Wi-SUN FAN环境所需的数据:

如欲了解更多信息,请访问:
https://www.rohm.com.cn/products/wireless-communication/specified-low-power-radio-modules/bp35c5-product/documents

<术语解说>

*1) LPWA:Low Power Wide Area的缩写,可低功耗长距离通信的无线通信技术总称。
*2) 智能电网: 使用IT技术掌握实时能源需求并有效传输电力的系统。
*3) ARIB:Association of Radio Industries and Businesses(日本无线工业及商贸联合会)的缩写,在日本国内推广无线电波使用标准化的组织。
*4) FCC:Federal Communications Commission(美国联邦通信委员会)的缩写,美国政府机构,负责执行通信相关的法律法规和相关的监管。
