ROHM开发出实现了低损耗性能和超低噪声特性的
第4代快速恢复二极管“RFL/RFS系列”
有助于提高空调、电动汽车充电桩等的电源效率并为减少噪声对策做出贡献

2022年6月23日

全球知名半导体制造商ROHM(总部位于日本京都市)面向在空调和电动汽车充电桩等需要大功率的工业设备和消费电子设备,开发出实现了低VF和高速trr特性*1以及超低噪声特性的第4代快速恢复二极管(以下称“FRD”)650V耐压“RFL/RFS系列”。

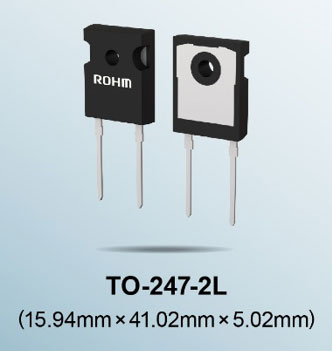

封装

近年来,随着全球电力消耗量的增加,如何有效利用电力已成为亟待解决的课题。其中,高功耗的白色家电和电动汽车充电桩等工业设备不仅需要提高电源电路的效率,还需要减轻降噪设计的负担。在这种背景下,ROHM推出的新产品,既实现了可更高效运行的低VF特性,又实现了可减少开关关断时损耗的高速trr特性,而且,还实现了开关关断时的超低噪声特性。

通过优化器件结构和材料,新产品同时提高了VF和trr性能,这两项性能既是FRD的重要特性,又存在权衡关系。与以往产品相比,低VFRFL系列的VF降低约3.2%,trr降低约8.3%;与以往产品(RFUH系列)相比,高速trr型RFS系列的VF降低约17.9%。利用这两个系列的产品阵容,可以实现符合电源电路应用需求的优化设计,从而有助于提高电源的效率。此外,与普通产品相比,开关关断时的噪声非常低,有助于减少噪声抑制部件数量并减轻设计负担。

新产品已经开始以两个系列月产10万个的规模投入量产(样品价格700日元/个,不含税),可通过Ameya360SekormOneyac等网售平台购买。

今后,ROHM将通过继续扩充RFL系列RFS系列的封装阵容、推出支持车载应用的产品,不断扩大应用领域,为进一步降低应用产品的功耗做出贡献。

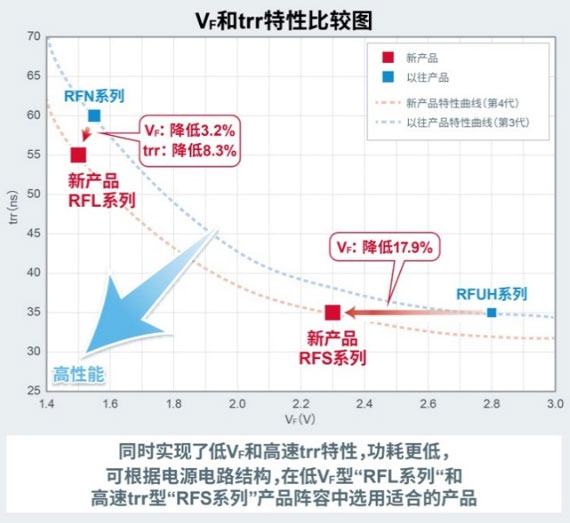

V<sub>F</sub>・trr 特性比较图
噪声性能比较波形

<产品阵容>

・RFL系列(低VF型)

产品型号绝对最大额定值
(Tc=25℃)
电气特性(Tj=25℃)结温TJ
Max.[℃]
封装
反向
电压
VR
[V]
平均
整流
电流
IO
[A]
正向
电压
VF
Max.[V]
 反向
电流
IR
Max.[uA]
 反向
恢复
时间
trr
Max.[ns]
正向
电流
IF
[A]
反向
电压
VR
[V]
New
RFL30TZ6S
650301.530565055175TO-247-2L
(TO-247GE-2L)
New
RFL60TZ6S
60601075

注)封装采用JEDEC标准。()内表示ROHM封装。

・RFS系列(高速trr型)

产品型号绝对最大额定值
(Tc=25℃)
电气特性(Tj=25℃)结温TJ
Max.[℃]
封装
反向
电压
VR
[V]
平均
整流
电流
IO
[A]
正向
电压
VF
Max.[V]
 反向
电流
IR
Max.[uA]
 反向
恢复
时间
trr
Max.[ns]
正向
电流
IF
[A]
反向
电压
VR
[V]
New
RFS30TZ6S
650302.330565035175TO-247-2L
(TO-247GE-2L)
New
RFS60TZ6S
60601055

注)封装采用JEDEC标准。()内表示ROHM封装。

<目标应用>

・空调、洗衣机、冰箱等的PFC(Power Factor Correction)电路
・电动汽车充电桩等的二次侧整流电路
・作业机器人、压缩机等的逆变电路
・服务器和基站电源等各种电源设备

<电路结构(拓扑)示例>

PFC电路示例
二次侧整流电路示例
逆变电路示例(续流二极管)

<拓扑选择>

在设计电源电路时,不同的应用产品,其输入电压、输出电压、功率、有无绝缘等项目有所不同,因此需要选择符合所需规格的电路结构(拓扑)
ROHM官网提供拓扑选择页面,可根据不同的拓扑选用合适的元器件。
https://www.rohm.com.cn/topology

<术语解说>

*1) VF和trr特性:
VF(Forward Voltage)是指正向电压,即正向电流流动产生的二极管引脚之间的电压。该值越低,应用产品的工作效率就越高。
trr(Reverse Recovery Time)是指反向恢复时间,即从导通状态到完全关断状态所需的时间。该值越低,开关时的损耗越小。
VF和trr之间存在权衡关系,两者都是与二极管的损耗息息相关的重要特性。

<产品视频>

<宣传单>

实现更低开关噪声、更高耐压和更高性能
650V耐压 第4代快速恢复二极管 (PDF:816KB)
