ROHM面向微发光应用开发出亮度和色度表现出色的1608尺寸LED
内置适合2mA低电流发光的专用元件,有助于提高指示灯和数字显示器的视认性



2022年9月15日

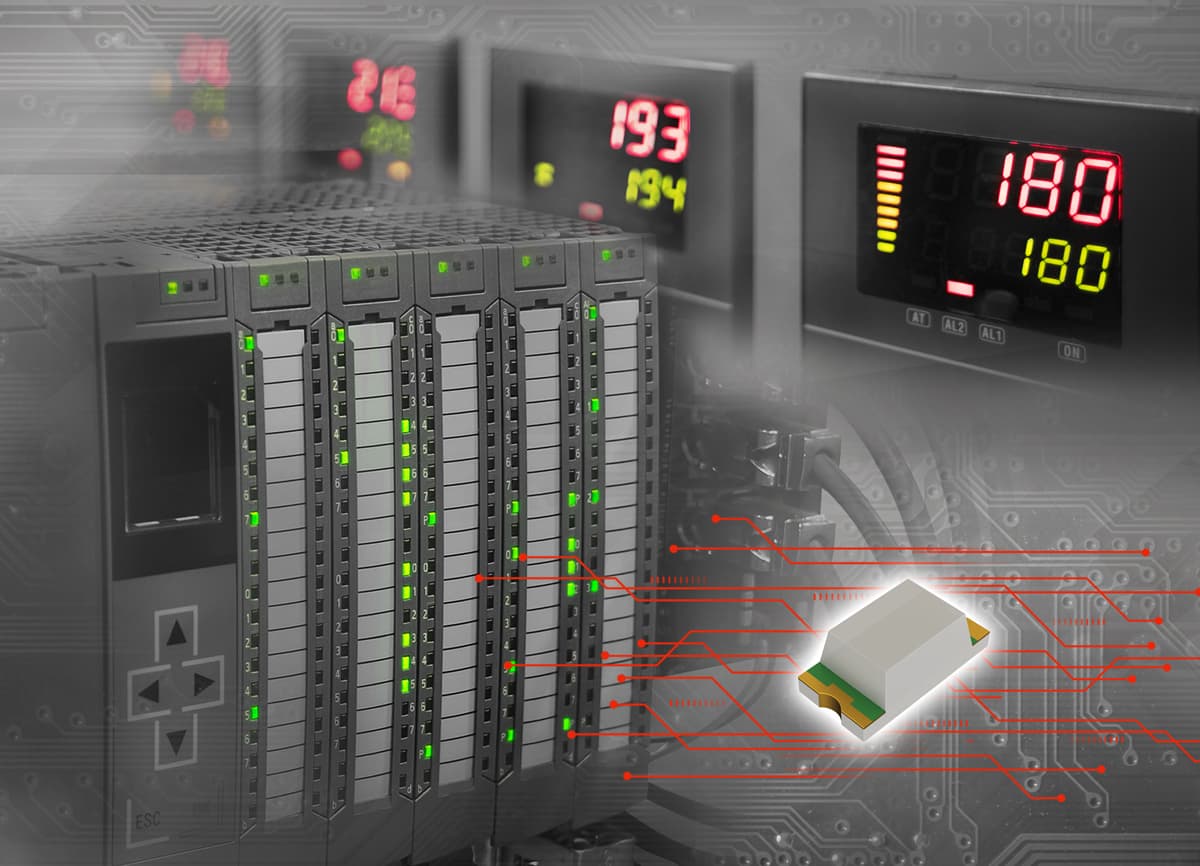

全球知名半导体制造商ROHM(总部位于日本京都市)面向包括PLC*1等控制装置在内的FA设备*2、调制解调器和路由器等通信控制设备的指示灯和数字显示应用,开发出针对微发光应用进行了优化的1608尺寸(1.6mm×0.8mm)LED“CSL1901系列”。

比较

近年来,随着LED产品的技术发展,发光效率得到飞跃性提升,LED的发光强度也不断提高。随着发光强度的提高,在一些必须考虑相邻发光单元的干扰等问题的应用中,设计时就需要做出相应的调整,使发光强度*3和发光波长*4更适合这些应用。而另一方面,市场也越来越需要符合低电流所需特性的LED产品。

ROHM利用自有的元器件技术优势,通过定制LED的发光层,针对低电流驱动的微发光应用进行了优化,开发出通用性高的1608尺寸LED产品。

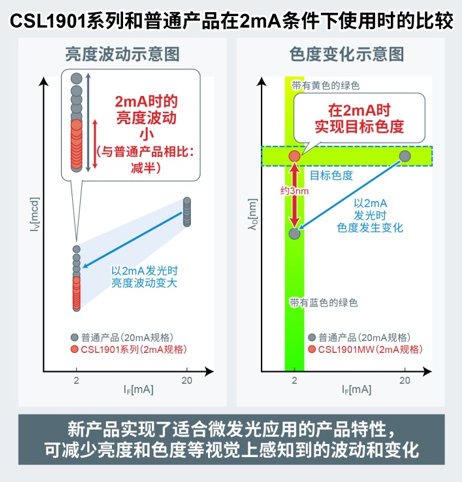

新产品利用ROHM自有的元器件技术优势,使2mA发光时实现出色的产品特性,减少了微发光时的亮度和色度等视觉差异。普通的20mA规格LED在以低电流发光时,产品之间会有亮度波动和色度变化。与普通产品(2mA发光时)相比,新产品的亮度波动减少了约一半,色度变化减少了约3nm,这将有助于缩减调光设计工时,也有助于提高指示灯和数字显示器的视认性。此外,产品还采用通用性高的1608尺寸封装,并涵盖五种发光颜色,客户可以根据应用需求或型号变更要求轻松更换。

比较
应用示意图

新产品已于2022年7月开始以月产40万个的规模投入量产(样品价格90日元/个,不含税),也可通过Ameya360, Sekorm, Oneyac, RightIC等电商平台购买。
今后ROHM将继续开发满足客户需求的LED产品,并为提高应用产品的设计灵活性和缩减开发周期贡献力量。

一枚起售

<产品阵容>

产品型号数据表发光颜色绝对最大额定值(Ta=25℃)电气和光学特性(Ta=25℃)封装
尺寸
[mm]
正向
电流
IF
[mA]
工作
温度
Topr
[℃]
正向电压
VF
Typ.
[V]
 发光波长
λD
Typ.
[nm]
 光强
IV
正向
电流
IF[mA]
正向
电流
IF[mA]
Min.
[mcd]
Max.
[mcd]
正向
电流
IF[mA]
New
CSL1901VW
PDF
(Red)
20-40~
+85
1.8263021.66.321.6×0.8
(t=0.55)
New
CSL1901UW
PDF
(Red)
6202.510.0
New
CSL1901DW
PDF
(Orange)
6056.325.0
New
CSL1901YW
PDF
(Yellow)
5906.325.0
New
CSL1901MW
PDF黄绿
(Yellow Green)
5701.04.0

<目标应用>

・各种应用产品的指示灯、数字显示单元
 -FA设备(PLC等控制设备)
 -机床、制造设备和检验设备
 -调制解调器和路由器等通信控制设备

<术语解说>

*1) PLC:Programmable Logic Controller的缩写,是一种通过程序向输入输出设备发出指令并能进行顺序控制的可编程逻辑控制器。被广泛应用于工厂等的自动控制设备以及各种设备控制领域。

*2) FA设备:Factory Automation的缩写。工厂等旨在用来实现自动化的设备。

*3) 发光强度:表示眼睛从某个方向所看到的亮度,定义了单位立体角内的光通量。单位是cd(坎德拉)。

*4) 发光波长:在LED领域,通常用相应的波长来表示人眼观察到的颜色,也称为“主波长”。单位是nm(纳米)。

发光波长范围

<宣传单>

专为微发光应用优化的2mA低电流驱动LED系列登场!
1608尺寸Low Current贴片LED(PDF:1.5MB)
