ROHM 6432尺寸金属板分流电阻器“PMR100”新增3款超低阻值产品!
~额定功率5W,0.5mΩ/1mΩ/1.5mΩ超低阻值,有助于汽车、工业设备和消费电子设备等各种应用产品实现小型化!~

全球知名半导体制造商ROHM(总部位于日本京都市)面向车载设备、工业设备和消费电子设备的电机控制电路和电源电路等应用,在标准型6432尺寸(6.4mm×3.2mm)金属板分流电阻器“PMR100”产品阵容中,推出3款额定功率为5W、电阻值分别为0.5mΩ、1.0mΩ、1.5mΩ的新产品。

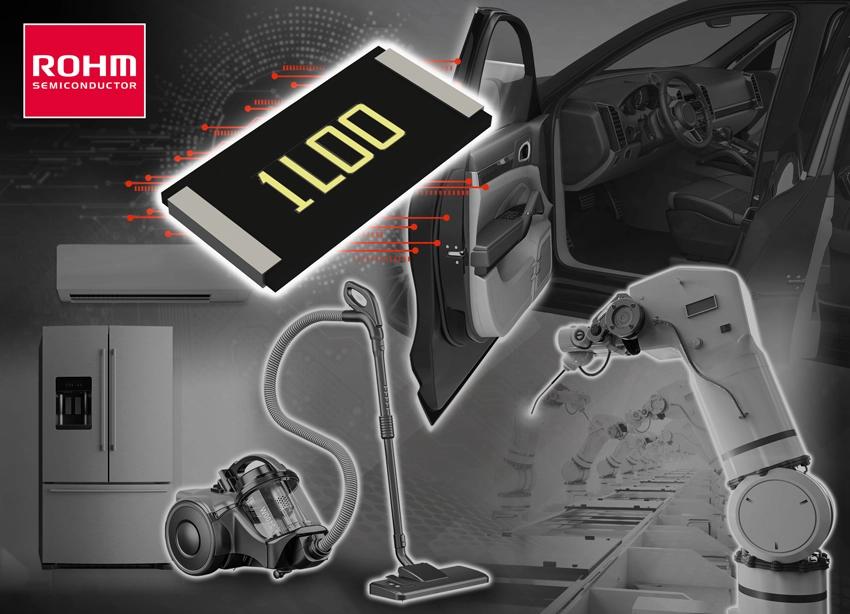

Press picture

电流检测用分流电阻器主要用于电机驱动电路、电源的过电流保护以及电池剩余电量检测,目前已被广泛应用于汽车、工业设备、消费电子设备等众多领域。要满足各种应用的节能要求,就需要使用高精度且高可靠性的分流电阻器进行精确的电路控制。此外,随着应用产品的功能改进,电路板上的安装密度越来越高,这就要求分流电阻器体积更小、功率更高。另外,在汽车领域,非常看重在高温环境下也能确保高电流检测精度。

电阻器是ROHM的创业产品,ROHM在电阻器产品开发方面始终走在行业前列。其中,金属板分流电阻器PMR系列因具备丰富的产品阵容而受到客户好评,目前已被用于众多应用中。此次,ROHM通过提高功率和扩大阻值范围,进一步扩大了小型大功率、支持在高温环境下使用、高精度的“PMR100”产品阵容。

新产品通过采用温度特性优异的新材料和引脚温度降额*1,实现了5W的额定功率。这在有保护膜的6432尺寸平面贴片型产品中属于业界超高额定功率。与PMR100系列中的以往2W产品相比,新产品的额定功率提高了约2.5倍,与3W产品相比,额定功率提高了约1.7倍,可以替换大型大功率产品,因此有助于应用产品的小型化。另外,新产品还保证130℃的额定引脚温度*2(0.5mΩ、1mΩ的产品)和-65℃~+175℃的工作温度范围,确保在高温环境下也能稳定工作。此外,还具有±75ppm/℃的出色电阻温度系数(TCR*3),可实现高精度且可靠性高的电流检测。

新产品已于2023年12月开始出售样品(样品价格:250日元/个,不含税),2024年3月开始逐步投入量产。前后道工序的生产基地均为ROHM Electronics Philippines, Inc.(菲律宾)。包括新产品在内的PMR系列的样品,可以通过电商平台Ameya360购买,1枚起售(具体产品型号见文末)。

目前,ROHM还正在开发PMR系列中更小型的5025尺寸和3225尺寸的4W产品,并计划进一步扩大产品阵容。今后,ROHM将通过不断提高分流电阻器的性能,继续为应用产品的节能和小型化贡献力量。

PMR系列产品阵容
关于额定功率提升

<关于PMR系列>

PMR系列是ROHM分流电阻器器系列中最标准的金属板电阻器,该系列涵盖了电阻器市场从“1005(1.0mm×0.5mm)”到“6432(6.4mm×3.2mm)”的七种标准尺寸。

另外,通过采用ROHM自有的免调阻结构,抑制了因电流局部集中而导致的产品温升问题,有效解决了一直以来存在的课题,从而可以加宽电极之间的距离,即使0.5mΩ的低阻值产品,也可以轻松进行图案设计。

ROHM分流电阻器系列

<PMR100的产品阵容>

产品型号 数据表 尺寸简称
mm
[inch]
额定功率
[W]
额定
环境温度
[℃]
额定
引脚温度
[℃]
阻值
容差
电阻
温度系数
[ppm/℃]
阻值
范围
[mΩ]
使用温度
[℃]
支持车载
AEC-Q200
PMR100HZP PDF 6432
[2512]
2 70 - F(±1%) ±100 3, 4, 5, 6,
7, 8, 9, 10
-55~
+155
YES
J(±5%)
3 - 130 F(±1%) ±75 1, 2 -65~
+175
J(±5%) ±150
PMR100HZP7 PDF New5 - 130 F(±1%) ±75 0.5, 1 -65~
+175
YES
- 125 1.5

<应用示例>

新产品通用于众多领域的电流检测应用。
・车载:EPS、电动压缩机、水泵、油泵、车门电机、ADAS控制器等
・工业设备:工业设备用功率模块、功率调节器、电动工具、
 光伏逆变器、服务器电源、UPS(不间断电源)、基站电源等
・消费电子设备:白色家电(空调、吸尘器、冰箱、洗衣机)等

<电商销售信息>

电商平台:Ameya360
新产品已从阻值为1mΩ(PMR100HZP7FV1L00)的产品开始逐步发售。
另外,预计会随时增售其他阻值的产品。

1枚起售

Ameya360

<电阻值搜索页面>

可在产品页面上按系列名或电阻值搜索并购买样品。
https://www.rohm.com.cn/products/resistors

<术语解说>

*1) 引脚温度降额
为了抑制可能引发故障的自发热现象,需要使产品在低于指定的额定温度值的温度下工作(降额)。相对于以器件的环境温度为判定基准的“环境温度降额”,以器件的引脚温度为判定基准的方式被称为“引脚温度降额”。
*2) 额定引脚温度
表示可100%施加产品额定功率时产品的最高引脚温度。额定引脚温度因产品系列和尺寸而异,在某些情况下还会随电阻值的变化而变化。
*3) TCR(Temperature Coefficient of Resistance的缩写)
是指“电阻温度系数”,该值越低,相对环境温度变化的电阻值变化越小,从而可抑制设备运行过程中的波动。

<新产品参考资料"Featured Products">

Featured Products
超低阻值(0.5,1,1.5mΩ)5W大功率 平面贴片型
6432尺寸 分流电阻器
PMR100HZP7(PDF:1.1MB)
