ML62Q2700组是内置16bit CPU nX-U16/100、并集成了程序存储器（Flash存储器）、数据存储器（RAM）、Date Flash（擦除单位128Byte，写入单位1Byte）、乘除法运算器、CRC运算器、时钟发生电路、定时器、通用端口、UART、同步串行端口、I2C总线（主/从）、电压电平检测功能（VLS）、高速逐次比较型12位A/D转换器、语音播放功能、安全功能（IEC60730/60335 Class B）、语音输出功能等丰富外围功能的高性能CMOS 16bit 微控制器。

16bit CPU nX-U16/100可通过流水线架构的并行处理实现一个时钟周期一个指令的高效指令执行。ML62Q2700组具有片上调试功能，可在开发板上进行软件调试及软件改写。另外还具有ISP（In-System Programming）功能，可轻松实现在量产生产线上的Flash存储器写入。

轻松搜索



Loading...

X X

      Loading
      Loading
      Loading

      产品概要



      实现业界超低*1功耗，
      内置高速12位逐次比较型A/D转换器、安全功能以及音频播放硬件引擎      ML62Q2000系列

      *1 蓝碧石科技调查数据

      概 要

      ML62Q1000 series System Block Diagram

      ML62Q2000系列是内置蓝碧石科技自有的RISC架构16bit CPU“U16 Core”的高性能CMOS 16bit 微控制器。

      该系列产品集成了程序存储器（Flash存储器）、数据存储器（RAM）、Data Flash（擦除单位128Byte、写入单位1Byte）、乘除法运算器、CRC运算器、时钟发生电路、定时器、通用端口、UART、同步串行端口、I2C总线（主/从）、电压电平检测功能（VLS）、高速逐次比较型12位A/D转换器、安全功能（IEC60730/60335 Class B）等丰富的外围功能。

      另外，还具有片上调试功能，可在开发板上进行软件调试及软件改写。而且，还具有ISP（In-System Programming）功能，可轻松实现在量产生产线上的Flash存储器写入。

      ML62Q2000系列中又包括ML62Q2500系列和ML62Q2700系列。ML62Q2500系列采用小型WQFN封装，可减少微控制器的安装面积，实现应用产品的小型化。ML62Q2700系列内置了语音播放功能和LCD驱动器。

      产品特点

      特点 1业界超低*1功耗 （0.6μA*2@“HALT-D”模式）

      HALT-D模式

      新增的“HALT-D”模式可暂停CPU、高速时钟和部分外围电路的工作，在通过内置RC振荡电路使定时器工作的状态下，实现0.6μA*2的业界超低功耗。
      由于无需使用外部时钟，因此还可减少系统的部件数量。

      对应机型：ML62Q2500系列、ML62Q2700系列
      *1：蓝碧石科技调查数据
      *2：ML62Q2500系列的消耗电流
      ML62Q2700系列在“HALT-D”模式下的消耗电流为0.9μA

      特点 2有助于提高传感器检测精度的高速12位逐次比较型A/D转换器

      高速12位逐次比较型A/D转换器

      支持高速（Min 1.375μs / Ch.）A/D转换，可增加短时间内的检测次数，有助于提高检测精度。

      对应机型：ML62Q2500系列、ML62Q2700系列

      特点 3配备安全功能，可保护设备和系统免受意外情况的影响

      自我诊断功能
      • 逐次比较型 A/D转换器的测试
      • 时钟相互监控
      • 通信功能自检（UART）
      • 通信功能自检（SSIO）
      • 通信功能自检（I2C）
      • WDT计数器读取
      • 端口输出电平检测功能
      • 微控制器状态中断
      • 时钟备份功能及其检测功能
      搭载自我诊断电路，
      可自动检测各模块的故障
      错误检测功能
      • RAM奇偶校验错误检测
      • ROM未使用区访问复位
      • Flash存储器CRC运算
      检测存储器数据的错误和
      ROM未使用区的访问，
      并检测存储器误动作
      存储器保护功能
      • RAM保护
      • SFR保护
        (Special Function Register)
      防止向RAM/SFR误写入

      符合IEC60730 / IEC60335（Class B）认证要求的硬件，配备14种“安全功能”。

      对应机型：ML62Q2500系列、ML62Q2700系列

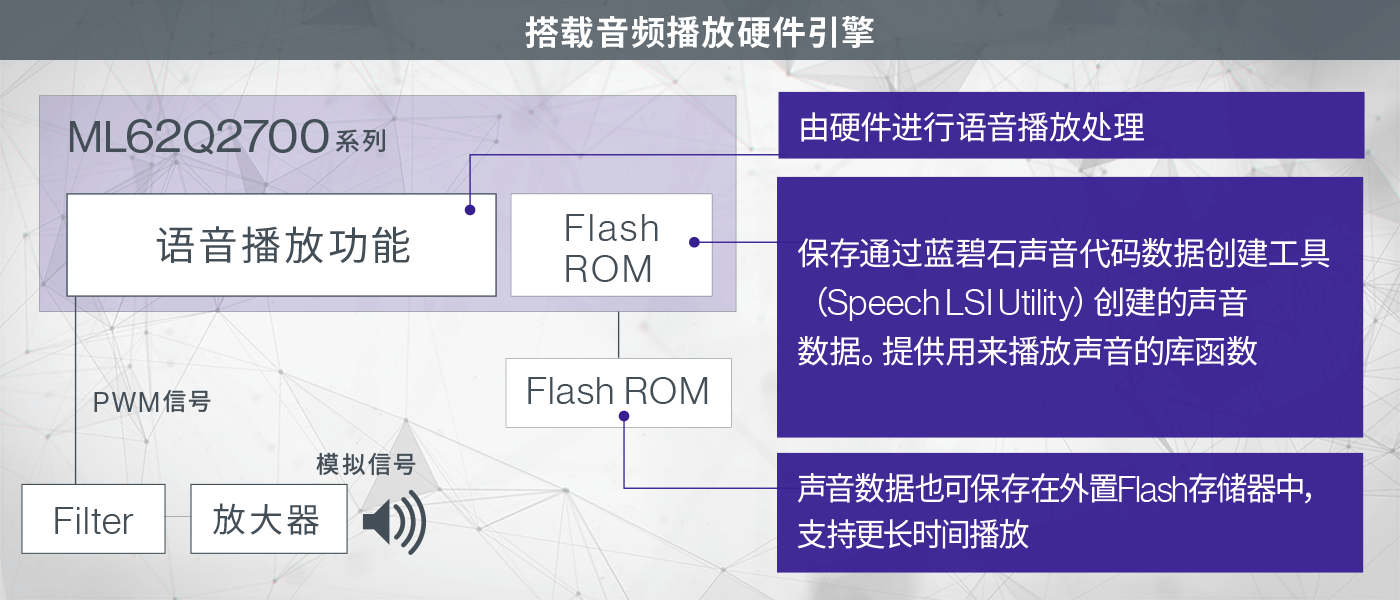

      特点 4内置音频播放硬件引擎，无需购买音频播放中间件即可轻松实现语音播放

      内置音频播放硬件引擎

      配备ADPCM音频播放硬件引擎，可在播放提示音和效果音时降低CPU负载
      调用蓝碧石科技提供的用来播放声音的库函数即可轻松播放。

      对应机型：ML62Q2700系列

      特点 5在所有工作电压（1.8V ～ 5.5V）条件下均可实现24MHz高速工作

      在所有工作电压条件下均可实现24MHz高速工作

      即使在低电压条件下也能更大程度地发挥出微控制器的性能。

      对应机型：ML62Q2500系列、ML62Q2700系列

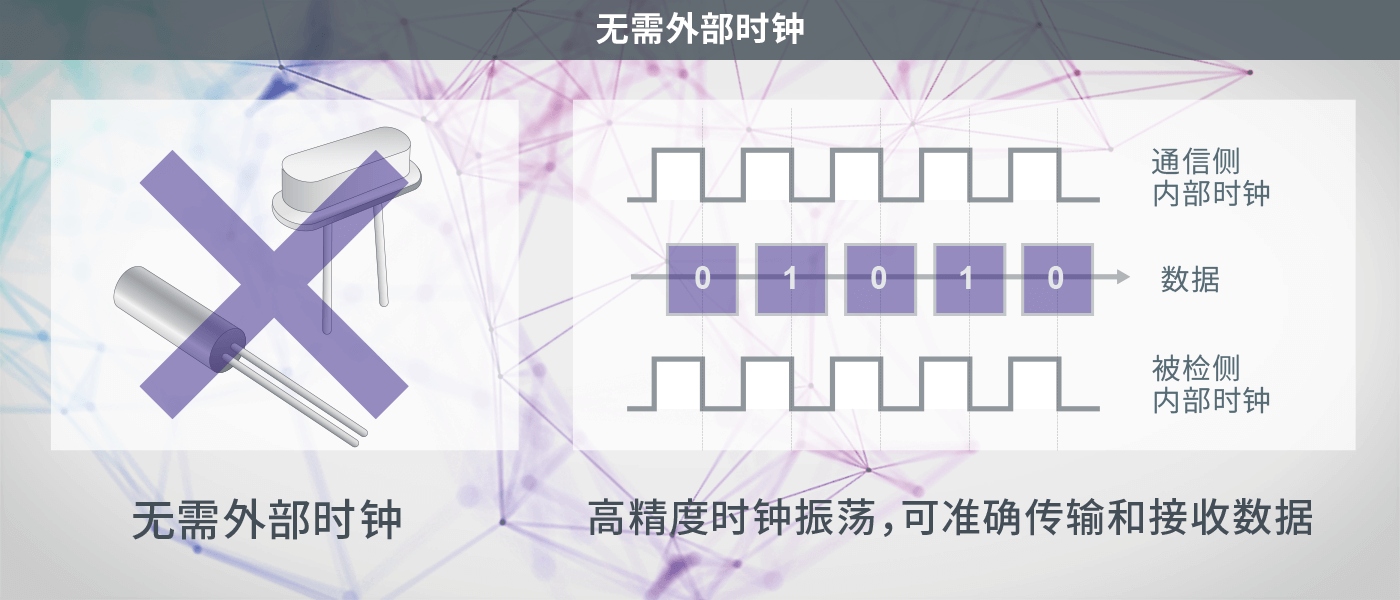

      特点 6搭载非常适合串行通信的高精度（±1.5%*1）振荡电路

      搭载非常适合串行通信的高精度振荡电路

      无需外部时钟即可进行UART通信

      对应机型：ML62Q2500系列、ML62Q2700系列
      *1：工作温度条件：-40℃ ～ +85℃

      应用领域

      应用领域

      ML62Q2000系列继承了ML62Q1000系列的特点，也就是具备其“安全功能”，可以安心、安全地使用。不仅如此，ML62Q2000系列还实现了业界超低功耗，并内置了有助于提高传感器检测精度的高速12位逐次比较型A/D转换器等，非常适用于电池包、各种电池监控应用、需要高精度模拟测量的工业设备和计量仪器、以及热水器和电饭煲等家电应用。
