罗姆传感器

Environment sensor环境传感器

感应周围的光、温度等物理量,并将其转换成电气信号。
例如,通过检测器械内外,引出最合适该环境的器械动作,提供舒适、安全、节能的工作环境。

彩色传感器

罗姆的彩色传感器通过运用特有的红外线去除技术和运算方式实现业界最高的红外线去除特性,将红外线的影响降低至以往产品的1/10 以下。传统彩色传感器,即便是受到红外线影响无法正确感应的昏暗( 透射率低)的光学窗口,也能精确检测出照度· 颜色温度。不仅是照度,通过检测颜色温度,能够往显示器上输出更加自然的图象。在数码相机等设备中,摄影时获取颜色温度,还能提高摄影图象的品质。

彩色传感器
WSON008X2120
特点
基本上不受红外线的影响
光检测范围广 (0.005~40k lx)
昏暗的光学窗口下也能精确地检测出照度、颜色温度
应用
智能电话
平板电脑
笔记本PC
液晶TV
数码相机
搭载显示器的设备

了解更多

  • 光谱灵敏度特性比较
  • 昏暗光学窗使用的

16bit串行输出型数字彩色传感器IC

品名 电源电压(V) λp (nm) 照度测量
范围 (lx)
高灵敏度 红外光截止 I/F 工作温度
范围 (℃)
封装
红色 绿色 蓝色 纯色
BH1745NUC 2.3~3.6 620 540 460 585 0~40,000 I2C -40
~+85
WSON008X2120

脉波传感器IC

罗姆的脉波传感器IC通过在传感器部位上搭载最适合脉波检测的光学滤波器,能够大幅降低红外光、红色光等外部干扰光的影响。即便是在室外等地方也能捕获高质量的脉波信号。
通过运用罗姆长年培育来的光学传感器技术,还能大幅度提高传感部位的灵敏度。通过对应亮度小的低VF LED,取消了升压电路等外装电路,实现了低功率的脉波传感器系统。
能够为电池容量有限的可穿戴器械等提供长时间的驱动。

脉波传感器IC
WLGA010V28
(2.8×2.8×0.9mm)
特点
优异的外部干扰去除特性
支持低VF LED
低功耗
应用
智能电话
可穿戴式设备
平板电脑
手表

了解更多

  • 脉搏测量结果(安静时)
  • 消耗电流比较(安静时)

光学式脉波传感器的结构

光学式脉波传感器的结构

脉波传感器IC

品名 模拟电源电压 IO电源电压 红色光截止 红外线截止 I/F 工作温度范围 封装
BH1790GLC 2.5~3.6V 1.7~3.6V I2C/SPI -20~+85℃ WLGA010V28
  • ☆:开发中

温度传感器IC

罗姆的温度传感IC系列在单芯片上内置了温度检测元件、恒流电路、高精度参考电压源。
无需繁琐的电路设计。
在手机、平板电脑、PC、液晶TV、游戏机等所有需要温度检测的电子设备上都能够使用此芯片。

HVSOF5
HVSOF5

(BD1020HFV)

(BDJxxxxシリーズ)

特点
检测温度范围 (-30℃~100℃)
电源电压范围 (2.4V~5.5V)
小型封装
线性输出温度传感器
温度灵敏度 (Typ.-8.2mV/℃)
高精度(±1.5℃@Ta=30℃)
低消耗电流 (Typ.4.0µA)
带切断电源功能的恒温器
内置温度传感器模拟输出
低消耗电流 (Typ.7.5µA)
应用
手机
平板电脑
音响系统
DSC
DVC
应用

了解更多

输出电压与温度

模拟输出温度传感器IC

品名 电源电压 (V) 温度精度 (℃) 温度灵敏度 (mV/℃) 输出电压 (V) (Ta=30℃、VDD=3V) 消耗电流 (µA) 工作温度范围 (℃) 封装
Ta=30℃ Ta=-30、100℃
BD1020HFV 2.4~5.5 ±1.5 ±2.5 -8.2 1.3 4.0 -30~+100 HVSOF5

模拟输出温度传感器IC

品名 电源电压(V) 检测温度(℃)
Ta=-20~+85℃
消耗电流(µA) 接口 工作温度范围 (℃) 封装
BH1900NUX 2.7~3.6 ±3.0 75 I2C -30~+95 VSON008X2030

低消耗电流温控输出 (温度开关) 温度传感器IC

品名 电源电压(V) 检测温度(℃) 检测温度精度(℃) 消耗电流 (工作时/断电)(µA) 输出形式 工作温度范围(℃) 封装
形式 激活
BDJxxx1HFV系列 2.4~5.5 60、70、75、80、85、90 ±2.5 7.5/0.3 开漏 H -30~+100 HVSOF5
BDJxxx0HFV系列 55、60、65、70、80 L

照度传感器IC

罗姆照度传感器IC系列可测定从黑暗到直射阳光间的宽范围的照度,输出用于调整电子设备液晶画面辉度的照度数据。通过恰当调节液晶画面的亮度,能提高组件的节电性能和画面的可视性。备有电流输出型、数字输出型等、满足设备各种要求的产品阵容。

WSOF6
WSOF6
特点
电流输出型模拟照度传感器IC系列
以及16bit串行型
数字照度传感器IC系列加入产品阵容
能够在各种光源下使用
光检测范围广
应用
手机(功能性手机)
平板电脑
笔记本PC
液晶TV
数码相机
搭载显示器的设备

了解更多

罗姆照度传感器IC

罗姆照度传感器IC

电流输出型 模拟照度传感器IC

品名 电源电压(V) 灵敏度偏差 (%) 照度测量范围 (lx) 高灵敏度 红外光截止 接口 工作温度范围(℃) 封装
BH1603FVC 2.4~5.5 ±15 0~100,000 线性电流(Source) -40~+85 WSOF6
BH1620FVC 2.4~5.5 ±15 0~100,000 线性电流(Source) -40~+85 WSOF5
BH1680FVC 2.4~5.5 ±15 0~50,000 线性电流(Source) -40~+85 WSOF5
BH1682FVC 2.3~5.5 ±3µA 0~50,000 线性电流(Source) -40~+85 WSOF5

16bit串行输出型 数字照度传感器IC

品名 电源电压(V) 灵敏度偏差(%) 照度测量范围(lx) 高灵敏度 红外光截止 I/F 工作温度范围(℃) 封装
BH1721FVC 2.4~3.6 ±15 0~65,000 I2C -40~+85 WSOF5
BH1730FVC 2.4~3.6 ±15 0~65,000 (1/128 lx step) I2C -40~+70 WSOF6
BH1726NUC 2.3~3.6 ±15 0~30,000 (1/512 lx step) I2C -40~+85 WSON008X2120

3in1接近照度传感器

罗姆的3in1接近照度传感器是由红外LED和接近传感器及照度传感器一体型封装构成的。能提高组件的节电性能和画面的可视性。

特点
一体型封装
数字输出 (I2C接口)
应用
智能电话、平板电脑
数码相机

了解更多

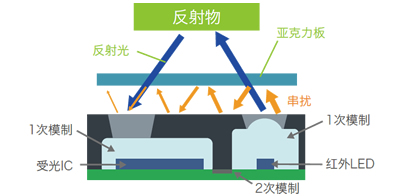

接近传感器的工作原理

接近传感器的工作原理
从发光元件红外LED出来的光信号反射到目标物,通过受光元件输出。

内置红外LED 照度、接近传感器

品名 电源电压(V) 灵敏度偏差(%) 照度测量范围(lx) 高灵敏度 红外光截止 I/F 工作温度范围(℃) 封装
RPR-0521RS 2.5~3.6 ±40 0~43,000 I2C -25~+85 SON

红外线图像传感器

LAPIS Semiconductor的红外线图像传感器可轻易检测出热图或温度分布,是中分辨率(2,000像素)传感器。由于采用热电堆方式,故在不需帕尔贴制冷的情况下也可实现节能。通过半导体技术,MEMS微细加工技术制造,实现高灵敏度,高集成化。另外通用的逻辑电路可混载于单芯片内,有助于降低客户的部件成本。

特点
2K像素IR图像传感器
通过非冷却方式实现小型化、低功耗
融合MEMS+CMOS技术,
与日产汽车共同开发
应用
HEMS, BEMS
安全、守护
非接触温度测量
游戏、运动传感器

了解更多

红外线(IR)传感器

品名 功能概要 像素 测量范围(℃) 温度精度(℃) 输出类型 读取速度 电源电压(V) 温度分辨率 (无镜头)(℃) 封装
ML8540 2K像素热电堆型IR图像传感器 PKG产品 48列×47行 2256像素 -30~300 (可调) 0.5 模拟 6FPS 4.5~5.5 -30~+85 C-QFN24

两极检测霍尔IC

两极检测型是无论S极还是N极只要检测出磁场就开启输出(激活Low)的产品。用于两极检测的磁石因不限定S极和N极,所以可省略标记等的管理。而且,两极检测(极性判别输出)霍尔IC因具有S极和N极检测用2个输出,所以可辨别磁场的极性。

HVSOF5
HVSOF5
特点
多姿多彩的灵敏度阵容
多姿多彩的封装阵容
可辨别S极/N极(两极辨别型)
应用
平板电脑
智能电话

了解更多

两极检测霍尔IC只要检测出S极或N极其中一个,就会开启输出(激活Low)。

品名 电源电压(V) 工作磁通密度(mT) 脉冲驱动周期(ms) 消耗电流
(平均)(µA)
输出形式 工作温度
范围(℃)
封装
(mm)
S极 N极
BU52092GWZ 1.65~3.6 +2.4 -2.4 50 4.4 CMOS输出 -40~+85 UCSP35L1
(0.8×0.8)H=Max.0.4
BU52011HFV 1.65~3.3 +3.0 -3.0 50 5 CMOS输出 -40~+85 HVSOF5
BU52061NVX 1.65~3.6 +3.3 -3.3 50 4 CMOS输出 -40~+85 SSON004X1216
BU52055GWZ 1.65~3.6 +4.1 -4.1 50 5 CMOS输出 -40~+85 UCSP35L1
(0.8×0.8)H=0.35
BU52054GWZ 1.65~3.6 +6.3 -6.3 50 5 CMOS输出 -40~+85 UCSP35L1
(0.8×0.8)H=0.35
BD7411G 4.5~5.5 +3.4 -3.4 2.0
(mA)
CMOS输出 -40~+85 SSOP5
BU52095GWZ 1.65~3.6 +9.5 -9.5 50 4.4 CMOS输出 -40 to +85 UCSP35L1
(0.8×0.8)H=Max.0.4
BU52097GWZ 1.65~3.6 +15.0 -15.0 50 4.4 CMOS输出 -40 to +85 UCSP35L1
(0.8×0.8)H=Max.0.4
BU52098GWZ 1.65~3.6 +24.0 -24.0 50 4.4 CMOS输出 -40 to +85 UCSP35L1
(0.8×0.8)H=Max.0.4

两极检测(极性判别输出)霍尔IC具备S极检测和N极检测用2个输出,可辨别极性。

品名 电源
电压(V)
工作磁通
密度(mT)
脉冲
驱动
周期(ms)
消費
电流
(平均)
(µA)
输出形式 工作温度
范围(℃)
封装
(mm)
S极 N极
BU52272NUZ 1.65~3.6 +2.4 -2.4 50 4.4 CMOS输出
(2极输出:S、N)
-40~+85 VSON04Z1114A
(1.1×1.4)H=Max.0.4
BU52014HFV 1.65~3.3 +3.0 -3.0 50 5 CMOS输出
(2输出:S极、N极)
-40~+85 HVSOF5
BU52058GWZ 1.65~3.6 +3.0 -3.0 50 5 CMOS输出
(2输出:S极、N极)
-40~+85 UCSP35L1
(0.8×0.8)
H=0.35
BU52273NUZ 1.65~3.6 +4.1 -4.1 50 4.4 CMOS输出
(2极输出:S、N)
-40~+85 VSON04Z1114A
(1.1×1.4)H=Max.0.4
BU52274NUZ 1.65~3.6 +6.3 -6.3 50 4.4 CMOS输出
(2极输出:S、N)
-40~+85 VSON04Z1114A
(1.1×1.4)H=Max.0.4
BU52075GWZ 1.65~3.6 +9.5 -9.5 50 5 CMOS输出(2输出:S极、N极) -40~+85 UCSP35L1
(0.8×0.8)
H=0.35
BU52077GWZ 1.65~3.6 +15.0 -15.0 50 5 CMOS输出(2输出:S极、N极) -40~+85 UCSP35L1
(0.8×0.8)
H=0.35
BU52177GXZ 1.65~3.6 +15.0 -15.0 50 5 CMOS输出(2输出:S极、N极) -40~+85 XCSP30L1
(0.65×0.65)
H=0.33
BU52078GWZ 1.65~3.6 +24.0 -24.0 50 5 CMOS输出(2输出:S极、N极) -40~+85 UCSP35L1
(0.8×0.8)
H=0.35

单极检测霍尔IC

单极检测霍尔IC是只检测S极或N极的产品。检测出磁场后,开启输出(激活Low)。
与两极检测相比,它非常适合产生与检测磁场相反极性的磁力干扰的场合。

HVSOF5
HVSOF5
特点
单极检测
低功耗
应用
平板电脑
智能电话

了解更多

单极检测霍尔IC够检测出仅S极或N极的磁场。

品名 电源电压(V) 工作磁通密度(mT) 脉冲驱动周期(ms) 消耗电流
(平均)
(µA)
输出形式 工作温度范围(℃) 封装
(mm)
S极 N极
BU52012HFV 1.65~3.6 +3.0 50 3.5 CMOS输出 -40~+85 HVSOF5
BU52013HFV 1.65~3.3 -3.0 50 3.5 CMOS输出 -40~+85 HVSOF5
BU52069GWZ 1.65~3.6 -43.3 50 3.5 CMOS输出 -40~+85 UCSP35L1
(0.8×0.8)
H=Max.0.4

交变磁场检测霍尔IC

交变检测霍尔IC检测从S极到N级、从N级到S级的磁场变化。因为检测的是磁场的变化,所以无需根据磁场强度就能稳定地检测出磁场的变化。(输出脉冲的Duty是一定的。)非常适合作为菜单选择用等接口,用于滚轮键和轨 迹球之间。

HVSOF5
HVSOF5
特点
高速检测
内置2个传感器(BU52742GUL)
应用
滚轮键
轨迹球

了解更多

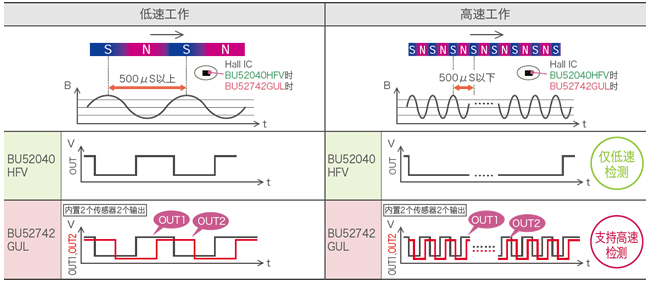

低速工作/高速工作

交变磁场检测霍尔IC可检测极性的变化。
(从N极到S极的变化中输出为高→低,从S极到N极的变化中输出为低→高)

品名 电源电压(V) 工作磁通
密度(mT)
脉冲驱动周期(ms) 工作频率(kHz) 消耗电流
(平均)
(µA)
输出
形式
工作温度
范围(℃)
封装
S极 N极
BU52040HFV 1.65~3.3 +3.0 -3.0 0.5 200 CMOS输出 -40~+85 HVSOF5

透过型光电断路器选型指南

透过型光电断路器是一种光开关,它将发光元件和受光元件相对排列,检测物从中通过时遮住光,以检测物体的有无。与机械式开关不同,它是不带接点的无接点开关,因此不存在接点的磨耗,具有高可靠性。

特点
从小型到大型的封装阵容
省电型的展开
应用
打印机
办公设备
电机位置检测

了解更多

产品阵容

产品阵容

线性光电晶体管输出

封装 品名 标准特性
槽宽(mm) 间隙宽(mm) IC(mA)   tr, tf(µs)
VCE(V) IF(mA)
超小表面安装型 RPI-0125 1.2 0.3 0.45以上
4.95以下
5.0 20 10
小型表面安装型 RPI-0226 2.0 0.3 0.1以上 5.0 5 50
超小型 RPI-122 0.8 0.25 0.18以上
1.08以下
0.7 3 10
RPI-121 0.8 0.4 0.7以上 5.0 20 10
RPI-125 1.2 0.3 0.45以上
4.95以下
5.0 20 10
小型 RPI-221 2.3 0.4 0.2以上 5.0 20 10
RPI-222 2.0 0.2 0.18以上
0.95以下
5.0 10 10
RPI-243 2.0 0.4 0.5以上 5.0 20 10
RPI-246 2.0 0.2 0.35以上
1.2以下
5.0 20 10
RPI-352 3.0 0.4 0.2以上 5.0 20 10
RPI-441C1 4.0 0.5 0.2以上 5.0 20 10
省电型 RPI-0352E 3.0 0.4 0.18以上 5.0 10 10
RPI-352E 3.0 0.4 0.2以上 5.0 10 10
RPI-441C1E 4.0 0.5 0.2以上 5.0 10 10

红外线发光二极管

红外线发光二极管适用于光通信和遥控器送信机用的通信领域的各组件。
封装阵容从灯型到表面贴装型,品种齐全。

SIR-34ST3F
SIR-34ST3F
特点
抛物线结构的高输出型
封装阵容展开
应用
红外线通信机
光学传感器发送用

了解更多

红外线发光二极管

封装 品名 特点 绝对最大额定值 标准特性
IF(mA) IE(mW/sr)   VF(V)   λP(nm) tr, tf(µs) θ1/2(deg)
IF(mA) IF(mA)
Φ3树脂 SIR-34ST3F 适用于遥控器 100 10.5 50 1.3 100 950 1 27
SIR-341ST3F 小型高功率 75 18.1 50 1.3 50 940 1 16
Φ5树脂 SIR-56ST3F 适用于遥控器 100 15.0 50 1.3 100 950 1 15
SIR-563ST3F 适用于遥控器、高功率 100 21.0 50 1.34 50 940 1 15
SIR-568ST3F 光通信用高速LED 100 38.0 50 1.6 50 850 fc=50MHz 13
树脂侧视型 SIM-20ST 模具类型通用品 50 7.5 50 1.3 50 950 1 15
SIM-22ST 模具类型通用品 50 0.8 10 1.3 50 950 1 30
表面贴装顶视型 SIM-030ST 最适合接近传感器低矮型(0.9mm) 100 25.0 100 1.7 100 870 0.1 20
SIM-040ST 最适合接近传感器高输出型 100 40.0 100 1.7 100 870 0.1 20

光电晶体管

光电晶体管具备红外线领域的光谱灵敏度,其产品包括灯型和侧视型。

RPT-38PB3F
RPT-38PB3F
特点
灯型·侧视型的产品阵容
应用
光通信设备
光学传感器接收用

了解更多

光电晶体管

封装 品名 特点 可视光
截止
绝对最大额定值 标准特性
VCEO(V) PC 以下(mW) ICEO 以下(µA)   IC(mA) λP(nm) tr, tf(µs) θ1/2(deg)
VCE(V)
φ3树脂 RPT-34PB3F 可视光截止 32 150 0.5 10 2.0以上 800 10 36
RPT-37PB3F 可视光截止、可判别极性 32 150 0.5 10 2.0以上 800 10 36
RPT-38PB3F 可视光截止 32 150 0.5 10 2.0以上 800 10 36
树脂侧视型 RPM-20PB 可视光截止 32 100 0.5 10 0.5以上 800 10 14
RPM-22PB 可视光截止、宽指向性 32 100 0.5 10 0.48以上 800 10 32

光电二极管

光电二极管具备红外线领域的光谱灵敏度,且提供表面贴装型的封装。

RPMD-0100
RPMD-0100
特点
感应性高,最适合高速通信
应用
光通信设备
光学传感器接收用

了解更多

光电二极管

封装 品名 特点 可视光
截止
绝对最大额定值 标准特性
VR(V) PD 以下(mW) 光电流(µA) 暗电流(nA) λP(nm) tr, tf(ns) θ1/2(deg)
表面贴装顶视型 RPMD-0100 小型、薄型 60 30 8 6以下 940 100 60
