“BD99954GW/MWV”是以1~4节电池为对象,利用升降压控制生成3.07V~19.2V的充电电压,同时支持USB PD系统的电池充电IC。
ROHM实现充电系统双输入功能,且搭载充电适配器判定功能,无需微控制器控制即可进行充电切换。另外,不仅支持USB PD标准,还支持当今普及的USB BC1.2*1)USB充电标准。可轻松实现USB充电、无线供电*2)、AC适配器充电等充电方式,非常有助于创建更便捷的充电环境。
样品
支持双系统充电,充电方式可同时轻松安装

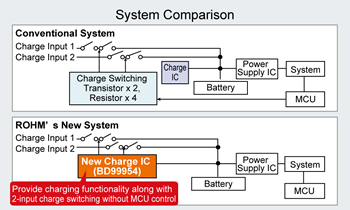

充电系统双输入方式,使两种充电方式的导入更容易。而且还搭载充电适配器判定功能,无需微控制器即可进行充电切换。双输入充电系统无需搭载并调整(充电路径切换、防止电流逆流)单独处理时所需的外置部件、晶体管和电阻器,不仅安装面积更小,还有利于大大减轻设计负担。

升降压控制,支持最先进的USB PD系统
利用升降压控制,从5V~20V(USB PD的最大电压)中的任意电压均可生成电池充电所需的充电电压。例如,进行2节电池(=8.4V)的充电时,20V输入时可降压后进行8.4V充电,5V输入时可升压后进行8.4V充电。
另外,关于USB充电标准,不仅支持USB PD,还支持当前最普及的USB BC1.2,因此可支持从以往的USB充电到USB PD充电的多种充电方式。
产品阵容
产品型号 | 支持 输入数 |
电源电压 范围 |
充电电压 范围 |
开关频率 | 工作温度 范围 |
封装 |
---|---|---|---|---|---|---|
BD99954GW | 2ch | 3.8~ 25V | 3.07 ~ 19.2V | 600 ~ 1200KHz | -30 ~ 85℃ | UCSP55M3C 2.6mm x 3.0mm x 0.62mm |
BD99954MWV | UQFN040V5050 5.0mm x 5.0mm x 1.0mm |
Applications
■笔记本电脑 ■平板电脑 ■智能手机
■移动电池 ■无线音响 ■电池驱动显示屏
等100W以下电池驱动的移动设备
