罗姆的尖端电源技术 Nano 系列

关于Nano系列

  • 罗姆的电源技术一直追求小型化和节能化。Nano系列是采用了模拟技术的一种新型电源技术。

    从开发到制造的全过程都由罗姆自行完成,实现了贯穿始终的生产体制的Nano系列,作为满足市场要求的电源IC将为社会做出贡献。

Nano Pulse Control

通过稳定控制脉冲宽度实现了2个效果

・在高降压比的情况下实现了"电源系统的单芯片化"
・包括线圈在内"安装面积小型化"

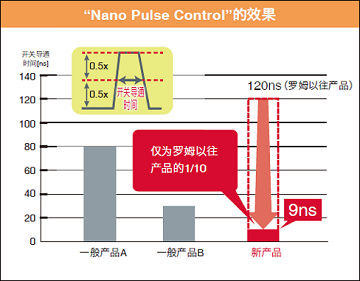

「Nano Pulse Control」的效果

Nano Energy

通过减少IC本身的电流消耗来实现微电流的稳定工作

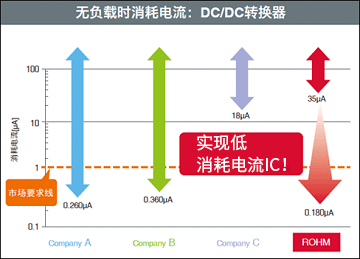

无负载时消耗电流:DC/DC转换器

能够为搭载小型电池的设备提供长时间驱动。

开发背景

在电子设备领域,除了智能手机的多功能化和可穿戴终端之外,导入无人介入的设备之间进行无线通信工作的IoT设备也受到人们的关注。这些设备基本上都是电池驱动,因此属于强烈需要降低功耗的领域。此外,从确保提高设计性和搭载新功能所需空间的角度来看,小型化也是一个必要的条件,驱动电池越来越小型,其中IoT领域不能频繁进行设备维护的情况居多,“用纽扣电池驱动10年”成为一个关键词。
罗姆根据市场的这种动向和主题,着手开发能大幅降低电源IC消耗电流的技术。研发开始时,电源IC业界最小的消耗电流为360nA。到底能降低到什么程度是我们研发的一个指标。

DC/DC转换器消耗电流的倾向

开发技术与产品化

如果只是单纯的考虑降低消耗电流,可以采用提高电路的电阻值,但仅仅采用这个办法会产生来自元件的漏电流、针对噪声的灵敏度要提高、电路响应速度低下等问题。罗姆使降低消耗电流时发生的折中降至极限的同时,还开发了超轻负载状态下彻底削减消耗电流的划时代技术“Nano Energy”。现在,实现了180nA的低消耗电流。
将此项技术搭载于DC/DC转换器“BD70522GUL”,无负载(应用待机)时与一般产品相比,电池驱动时间是以往产品的2倍。此外,在10μA至500mA这一业界最宽电流范围内,实现了90%以上的大功率转换效率。同样,如果没有罗姆独有的垂直统合型生产体制下的“电路设计”“布局”“工艺”三大尖端技术的融合,是无法实现的。

  • 无负载时消耗电流DC/DC转换器
  • 在广域内实现高效率

※截至2017年10月 罗姆调查

通过产品搭载可以实现的世界

由于电源IC消耗电流的大幅降低,使得IoT领域的“用纽扣电池驱动10年”目标成为现实。这不仅降低了设备维护所需的功夫和成本,即使在诸如可穿戴终端等小型化与多功能化快速发展的电子设备领域中也能使用小型电池实现长时间驱动。

另外,在被称为能量采集的利用太阳能、热能、振动等的发电系统中,即使在低发电量情况下也能使之继续工作,在环境领域的应用也备受期待。

罗姆将“Nano Energy”作为核心技术,扩充搭载此项技术的电源IC产品群,来满足客户的广泛需求。同时,还计划搭载在PMIC(电源管理IC)上。

能被产品搭载实现的世界
