CSL1901DW
Low Current Emission type, Orange Surface Mount Chip LED
CSL1901DW
Low Current Emission type, Orange Surface Mount Chip LED
CSL19 series is a surface-mount LED for low-current light-emitting types. Equipped with a dedicated device optimized for low-current 2mA light emission, it contributes to improving the visibility of indicators and numeric displays.
主要规格
特性：
Package Type
Mold
LED Type
Low Current
Application
Home Appliance, Industrial Equipment
Package size[mm]
1.6x0.8 (t=0.55)
Emitting color
Orange
Luminous Intensity(Single)(Typ.)[mcd]
9.4
Number of Brightness Rank
3
Dominant wave-length λD(Single)(Typ.)[nm]
605
Forward Voltage VF (Typ.) [V]
1.8
IF @ VF [mA]
2
Chip Structure
AlGaInP
Power Dissipation [mW]
44
Operating Temperature[°C]
-40 to 85
Storage Temperature [°C]
-40 to 100
特点：
- Source of light for display unit.
产品概要
背景
近年来，随着LED产品的技术发展，发光效率得到飞跃性提升，LED的发光强度也不断提高。随着发光强度的提高，在一些必须考虑相邻发光单元的干扰等问题的应用中，设计时就需要做出相应的调整，使发光强度和发光波长更适合这些应用。而另一方面，市场也越来越需要符合低电流所需特性的LED产品。
ROHM利用自有的元器件技术优势，通过定制LED的发光层，针对低电流驱动的微发光应用进行了优化，开发出通用性高的1608尺寸LED产品。
概要

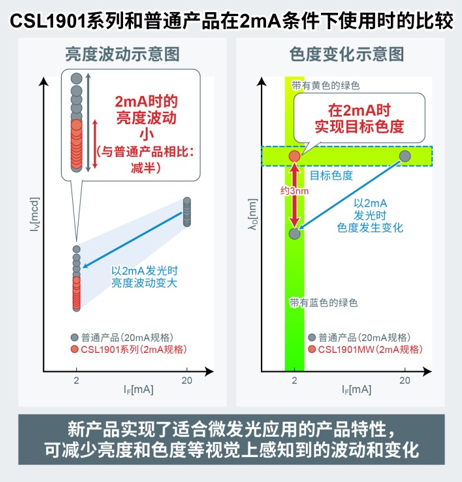

CSL1901系列利用ROHM自有的元器件技术优势，使2mA发光时实现出色的产品特性，减少了微发光时的亮度和色度等视觉差异。普通的20mA规格LED在以低电流发光时，产品之间会有亮度波动和色度变化。与普通产品（2mA发光时）相比，CSL1901系列的亮度波动减少了约一半，色度变化减少了约3nm，这将有助于缩减调光设计工时，也有助于提高指示灯和数字显示器的视认性。此外，产品还采用通用性高的1608尺寸封装，并涵盖五种发光颜色，客户可以根据应用需求或型号变更要求轻松更换。
目标应用
- ・各种应用产品的指示灯、数字显示单元
- －FA设备（PLC等控制设备）
- －机床、制造设备和检验设备
- －调制解调器和路由器等通信控制设备
