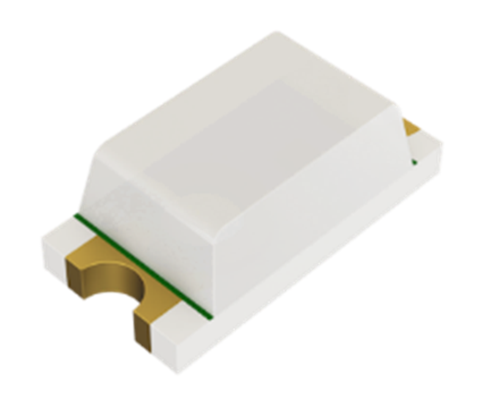

SML-D15YW
Industry standard 0603 Size, Single Rank, Yellow Chip LED
SML-D15YW
Industry standard 0603 Size, Single Rank, Yellow Chip LED
SML-D1 series is a small surface-mount-type chip LED. Optimal for applications with multiple light intensity in single rank.
主要规格
特性：
Package Type
Mold
LED Type
Single Rank High Brightness
Application
Home Appliance, Industrial Equipment, Helthcare, Amusement, Office Equipment, PC, Data Storage
Package size[mm]
1.6x0.8 (t=0.55)
Emitting color
Yellow
Luminous Intensity(Single)(Typ.)[mcd]
224
Number of Brightness Rank
1
Dominant wave-length λD(Single)(Typ.)[nm]
590
Forward Voltage VF (Typ.) [V]
2.1
IF @ VF [mA]
20
Chip Structure
AlGaInP
Power Dissipation [mW]
87
Operating Temperature[°C]
-40 to 100
Storage Temperature [°C]
-40 to 100
特点：
产品概要
阵容广泛的罗姆贴片LED。
介绍其中特别受好评的单等极高亮度1608尺寸 贴片LED SML-D15系列
特点
- 供应单等极亮度消除亮度偏差
- 工作温度-40~+100°C
- 亮度比以往产品约3倍UP!
- 支持车载可靠性标准AEC-Q101
可1个起购买！

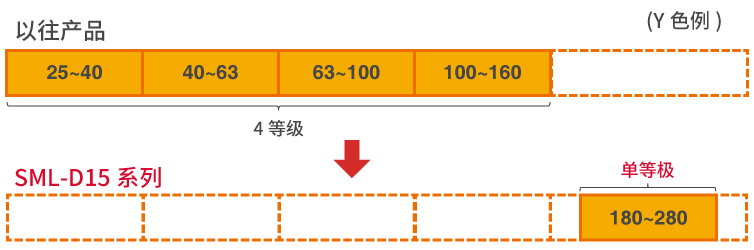

亮度单等极标准化
从元件制造阶段开始采取切实措施，抑制亮度偏差。
适用于车载高亮度要求。
工作温度 -40~+100°C

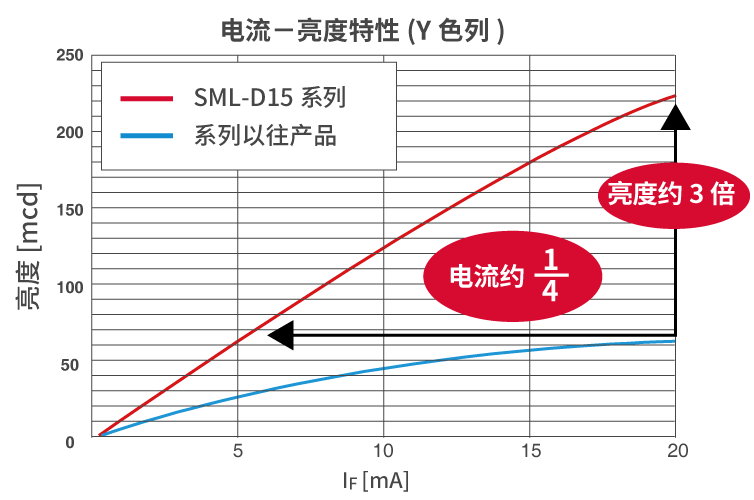

亮度约3倍UP！
基于元件高密度贴装，实现了1816尺寸小型反射镜封装。
亮度比以往的模具产品提升约40%。横向漏光少，大幅提高了亮度与混色性。
*以往产品=SMLVN6RGB1系列
产品阵容
| 产品名 | 绝对最大额定值 | 电气光学特性 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ※1※2 容许 损耗 PD(mW) |
正向 电流 IF(mA) |
正向 峰值 电流 IFP(mA) <Duty 1/10, 1kHz> |
反向 电压 VR(V) |
工作 温度 Topr (°C) |
保存 温度 Tstg (°C) |
正向 电压 VF |
反向 电流IR |
发光波长 λD |
亮度 IV※1 | |||||||||
| Typ. (V) |
IF (mA) |
Max. (µA) |
V (V) |
Typ. (nm) |
IF (mA) |
Min (mcd) |
Typ. (mcd) |
IF (mA) |
||||||||||
| ■ | SML-D15VW | 84 | 35 | 100 | 5 | -40 to +100 |
-40 to +100 |
2.0 | 20 | 10 | 5 | 630 | 20 | 71 | 112 | 20 | ||
| ■ | SML-D15UW | 620 | 90 | 140 | ||||||||||||||
| ■ | SML-D15U2W | 615 | 112 | 180 | ||||||||||||||
| ■ | SML-D15DW | 605 | 180 | 280 | ||||||||||||||
| ■ | SML-D15YW | 87 | 2.1 | 590 | ||||||||||||||
| ■ | SML-D15MW | 571 | 56 | 90 | ||||||||||||||
※1：支持车载AEC-Q101标准的型号中附加(C)
※2：测量偏差±10％
