2018年10月11日
<概要>

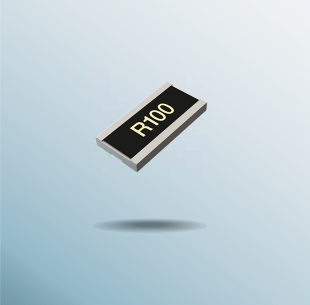

全球知名半导体制造商ROHM(总部位于日本京都)推出10~910mΩ大功率长边厚膜贴片电阻器“LTR50低阻值系列(阻值48)”,该系列产品非常适用于变频空调的室外机和节能型白色家电等的电流检测。
此次开发的新产品通过改善电阻体材料,不仅实现了2550(宽2.5×长5.0×高0.55mm)的小尺寸,额定功率还达到以往短边电极型产品的4倍,高达2W,非常有助于应用节省空间并提高功率。另外,通过优化元件结构,还实现了长边厚膜贴片电阻器行业较高水平的电阻温度系数(TCR)※1)。这将减少温度变化引起的电阻值波动,可实现高精度的电流检测。
本系列产品已于2018年4月开始以月产100万个的规模投入量产。前后期工序的生产基地均为ROHM Electronics Philippines, Inc.(菲律宾)。
<背景>
近年来,为了实现电子化、高性能化与多功能化,几乎所有的应用都需要配置更多的电路,从而需要配备电流检测用的电阻器来对这些电路进行电流控制和电流管理。另外,随着所配置部件的不断增加,对小型大功率电阻器的需求也日益高涨。
一直以来,ROHM都在进行着先进的产品开发,比如率先开发出贴片型电阻器等。此外,对于要求可靠性的应用,还提供以“大功率、抗浪涌、抗硫化”为特点的特殊电阻器,并获得高度好评。此次,ROHM产品阵容又新增了低阻值产品,从而能够支持更广泛的应用。
今后,ROHM将充分发挥独有的技术优势,继续推动满足客户需求的产品开发,并进一步努力扩充产品阵容。

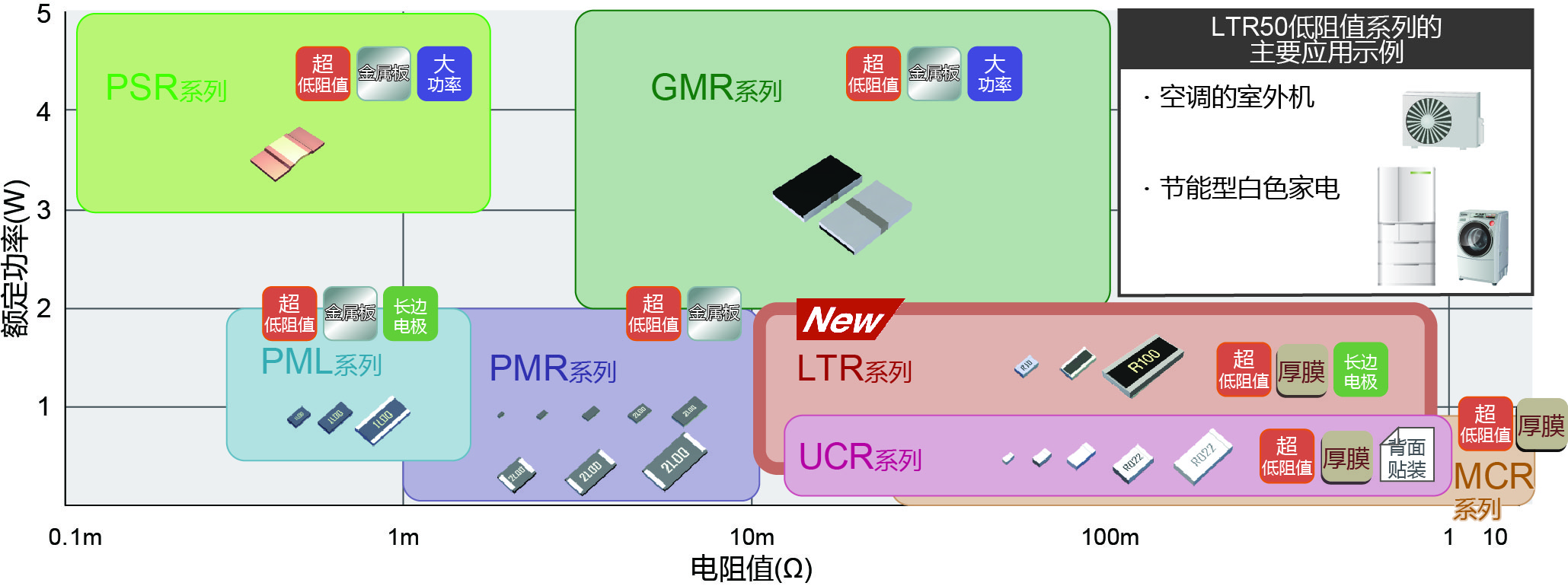

<电流检测用低阻值系列 产品阵容>
<特点>

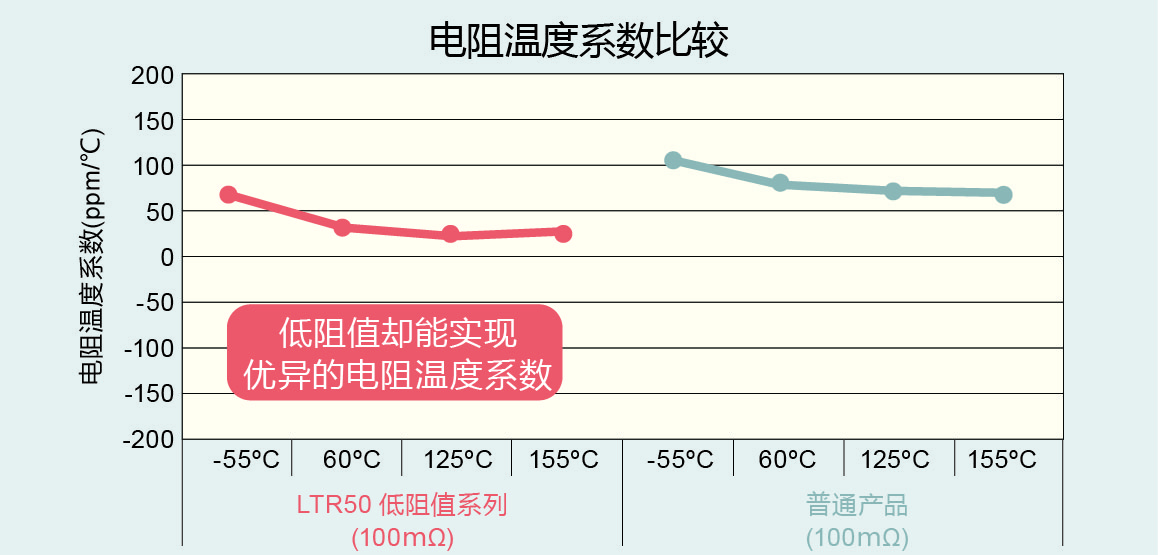

1.优异的电阻温度系数,电流检测精度更高
一般情况下,电阻值越低,电阻温度系数越大,但本系列产品通过优化电阻体元件结构,实现了业界高水平的电阻温度系数。例如,在100mΩ时LTR50系列实现了±100ppm/℃的电阻温度系数,可确保使用过程中具有稳定的电阻值。

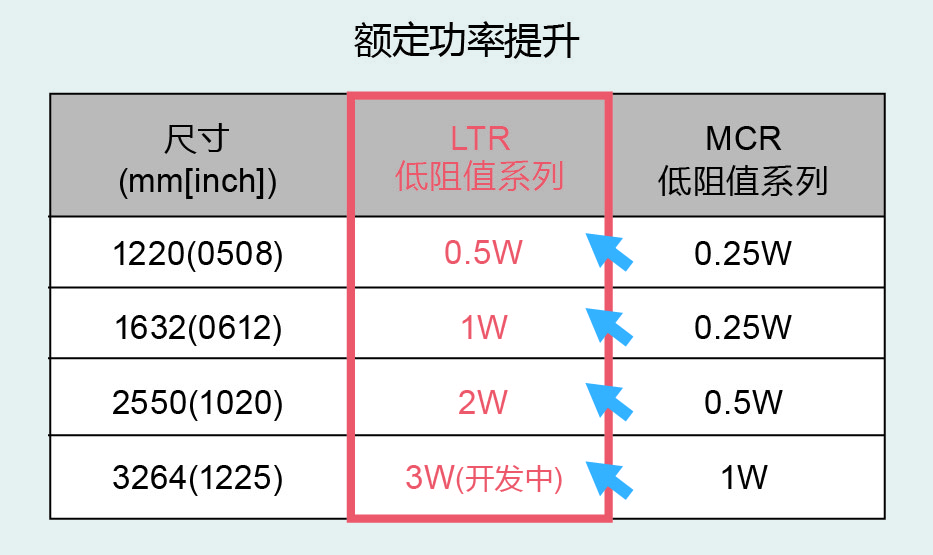

2.额定功率达以往产品的4倍,更节省空间
通过改善电阻体材料,不仅实现了2550(宽2.5×长5.0×高0.55mm)的小巧尺寸,与以往产品MCR50低阻值系列(0.5W)相比,还实现了4倍的额定功率(达2W)。因此可将以往产品替换为小尺寸产品。
<产品阵容>
品名 |
尺寸简称
mm(inch) |
额定功率
(70℃) |
电阻值容许偏差 |
电阻温度系数
(ppm/℃) |
电阻值范围 |
使用温度(℃) |
支持车载
AEC-Q200 |
LTR10 |
1220
(0508) |
0.5W
(1/2W) |
J(±5%)
F(±1%) |
±150 |
47mΩ~9.1Ω
(E24系列) |
-55~+155 |
Yes |
LTR18 |
1632
(0612) |
1W |
J(±5%)
F(±1%) |
0~300
0~200
0~150
±100 |
10mΩ~18mΩ
(E24系列)
20mΩ~47mΩ
(E24系列)
51mΩ~470mΩ
(E24系列)
510mΩ~1Ω
(E24系列) |

LTR50 |
2550
(1020) |
2W |
J(±5%)
F(±1%) |
0~300
0~200
0~150
±100 |
10mΩ~18mΩ
(E24系列)
20mΩ~47mΩ
(E24系列)
51mΩ~91mΩ
(E24系列)
100mΩ~910mΩ
(E24系列) |
☆LTR100 |
3264
(1225) |
3W |
J(±5%)
F(±1%) |
0~300
0~200
0~150 |
10mΩ~18mΩ
(E24系列)
20mΩ~47mΩ
(E24系列)
51mΩ~91mΩ
(E24系列) |
计划支持 |
☆开发中
※其中部分产品从订购样品到提供产品需要2~3个月。欲了解各产品详情,请咨询ROHM销售部门。
<术语解说>
- *1) 电阻温度系数:TCR(Temperature Coefficient of Resistance)
- 所有物质的内部电阻值都会随温度的变化而变化。其变化率称为“电阻温度系数”。该值越低,相对环境温度变化的电阻值变化越小,稳定的电阻值可抑制设备运行过程中的波动。
