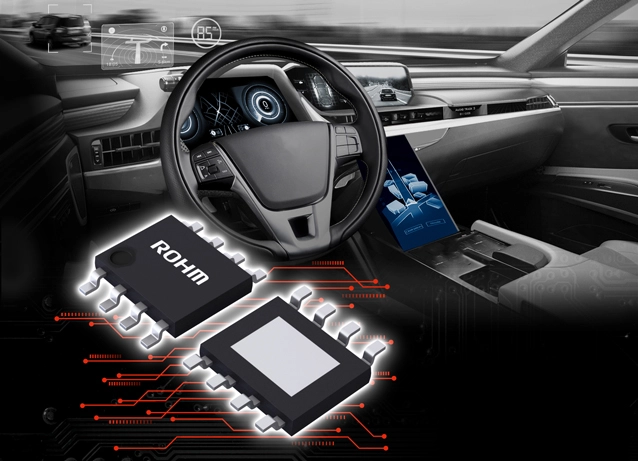

ROHM开发出车载一次侧LDO“BD9xxM5-C”，
利用高速负载响应技术“QuiCur™”实现业界超优异的负载响应特性
～在输入电压和负载电流波动较大的车载应用中也可实现稳定输出～
2024年2月22日
全球知名半导体制造商ROHM（总部位于日本京都市）开发出额定电压45V、输出电流500mA的一次侧*1LDO稳压器*2（以下简称LDO）“BD9xxM5-C”（BD933M5EFJ-C、BD950M5EFJ-C、BD900M5EFJ-C、BD933M5WEFJ-C、BD950M5WEFJ-C、BD900M5WEFJ-C），非常适用于由车载电池驱动的车载电子产品和ECU（电子控制单元）等的电源。
近年来，随着汽车中使用的电子元器件的增加，车载电源系统也在增加，对于可直接降低电池电压的、给ECU所用的微控制器等供电的一次侧LDO的需求也与日俱增。但是，车载电池提供的电力容易出现急剧的电压波动，因此要求一次侧LDO对输入电压波动具有优异的输入响应特性。同时，包括ECU在内的LDO后级器件在工作期间，负载电流容易产生波动，因此需要优异的负载响应特性。而另一方面，要想改善这些特性，提高频率特性中的频率是非常重要的，然而对于LDO, 很难实现在确保有助于电源响应性能的相位裕度的同时，将频率特性提高至更高频段。ROHM利用高速负载响应技术“QuiCur™”解决了这一课题，大大提升了新产品的响应性能。
新产品采用ROHM的高速负载响应技术“QuiCur™”，对负载电流*3波动具有优异的响应特性。因此，即使在输入电压或负载电流波动时，也能实现应用产品所需的稳定工作（输出电压波动100mV以内：负载电流波动0mA⇔500mA Tr/Tf=1μ秒）。另外，还实现了消耗电流仅为9.5µA（Typ.值）的低电流工作，有助于降低车载应用的功耗。不仅如此，新产品还计划提供四种封装形式，包括小型HTSOP-J8封装、散热性能出色的TO252封装（TO252-3/TO252-5）和HRP5封装，客户可根据使用环境灵活选用。
HTSOP-J8封装的新产品已于2023年12月开始暂以月产2万个的规模投入量产（样品价格：200日元/个，不含税）。预计到2024年底，产品阵容将扩大为包括TO252-3、TO252-5和HRP5三种封装形式的共18款产品。前道工序的生产基地为ROHM Hamamatsu Co., Ltd.（日本滨松市），后道工序的生产基地为ROHM Electronics Philippines, Inc.（菲律宾）和ROHM Integrated Systems (Thailand) Co., Ltd.（泰国）。另外，新产品已经开始通过电商进行销售，通过Ameya360等电商平台均可购买。
未来，ROHM将围绕所擅长的模拟技术继续推进相关产品的开发，为提高汽车的可靠性并降低功耗贡献力量。
＜产品阵容＞
新产品“BD9xxM5-C”满足对车载产品的基本要求，比如150℃工作、符合车载电子产品可靠性标准“AEC-Q100”等。而且，利用QuiCur™技术，实现了出色的响应性能，消耗电流也很低，目前计划开发多种封装，以便客户根据使用环境灵活选择。
范围
[V]
[V]
（Max.）
[A]
电压精度
[％]
（Typ.）
[μA]
可调
开关
AEC-Q100
范围
Tj [℃]
～
42
可调
～
＋150
HTSOP-J8
TO252-3
TO252-5
TO252-5
HRP5
※输出电压决定产品型号的“xx”（例 ：3.3V＝BD933M5～，5.0V=BD950M5～，可调＝BD900M5～）
☆ ：开发中
＜应用示例＞
适用于包括ECU在内的用车载一次电源驱动的各种应用。
・燃油喷射装置（FI）、胎压监测系统（TPMS）等动力总成应用
・车身控制模块（BCM）等车身应用
・仪表盘和抬头显示系统（HUD）等信息娱乐系统
＜关于高速负载响应技术“QuiCur™”＞
QuiCur™的命名源自可实现高速负载响应的ROHM自有电路“Quick Current”，利用该技术，在电源IC的反馈电路中，可以在不引起不稳定的前提下，更大程度地实现预期的负载响应特性（响应性能）。
另外，还能够以尽可能小的输出电容器容量实现电源IC的稳定工作。此外，在电源IC的一种——开关稳压器中，可以线性调整电容量和输出电压波动，即使在因规格变更而改变电容量时，也能轻松实现预期的稳定工作，因此，从减少元器件数量和稳定工作这两方面的优势看，有助于大幅减少电源电路的设计工时。
如果需要了解关于QuiCur™技术的更多信息，请访问下面的URL：
https://www.rohm.com.cn/news-detail?news-title=2022-02-10_news_quicur&defaultGroupId=false
・“QuiCur™”是ROHM Co., Ltd.的商标或注册商标。
＜支持工具＞
新产品验证用的仿真模型，备有高精度SPICE模型“ROHM Real Model”，利用ROHM自有的基于模型的技术，可忠实地复现IC实物的电气特性和温度特性，从而可实现IC实际值与仿真值完全一致。通过切实可靠的验证，可防止产品试制后的返工等问题发生，有助于提高应用产品的开发效率。
这种SPICE模型可从下面的ROHM官网链接获取：
https://www.rohm.com.cn/products/power-management/linear-regulators/single-output-ldo-regulators?page=1&PS_ProductSeries=BD9xxM5%20series&PS_SpiceLink=1.0#parametricSearch
＜电商销售信息＞
网售平台：Ameya
新产品在其他电商平台也将逐步发售。
（开始销售时间：2024年2月）
・产品信息
产品型号：BD950M5EFJ-C、BD933M5WEFJ-C、BD950M5WEFJ-C、BD900M5WEFJ-C
1枚起售
＜术语解说＞
＜介绍视频＞
＜新产品参考资料"Featured Products"＞
采用高速负载响应技术QuiCur™的
45V耐压LDO稳压器
BD9xxM5EFJ-C、BD9xxM5WEFJ-C（PDF:0.9MB）
