ROHM开发出可简化视频传输路径的、用于车载多屏显示器的串行/解串器“BU18xx82-M”
支持全高清(Full HD)分辨率的产品且通过业界先进的端到端数据监控功能,助力功能安全

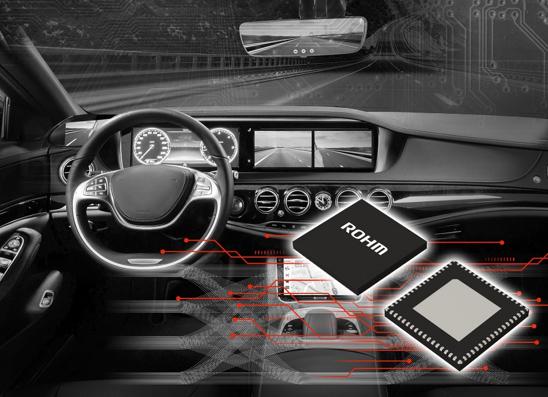

全球知名半导体制造商ROHM(总部位于日本京都市)面向多屏化趋势下的车载显示器领域,开发出支持全高清分辨率(1,980×1,080像素)的SerDes IC*1(串行器:BU18TL82-M,解串器:BU18RL82-M)。

BU18xx82-M

近年来,随着电子后视镜和液晶仪表盘的普及,每辆车安装的显示器数量随之增加,视频传输路径也变得更加复杂,这必然会导致系统成本和故障风险增加,因此简化视频传输路径一直是亟需解决的课题。另外,由于电子镜上的图像卡顿和仪表盘上的指示灯图标不亮等问题可能会导致严重事故,所以融入功能安全设计也非常重要。

新产品通过菊花链连接和端到端数据监控功能解决了这些课题。而且,还继承了自2021年6月开始量产的车载摄像头模块用的SerDes IC“BU18xMxx-C”的低功耗、低噪声等特点,非常适用于视频传输路径日益复杂的下一代车载显示器。

普通的SerDes IC需要成对连接串行器和解串器才能传输视频,而ROHM的新产品,可以用菊花链方式连接解串器“BU18RL82-M”,因此可通过单个串行器将视频传输给多个路径。由于可以减少连接器和线缆的数量,因此可以简化视频传输路径,从而有助于降低应用产品的系统成本和故障风险。此外,新产品作为支持全高清分辨率的SerDes IC,具有通过比较CRC*2值来端到端*3(从SoC到显示器)监控视频数据是否已被正确传输的功能,有助于提高应用产品的功能安全。

新产品已于2022年7月开始出售样品(样品价格为1,500日元/个,不含税),预计将于2022年9月开始暂以月产20万个的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co., Ltd.(日本滨松市),后期工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。

今后,ROHM将继续开发既可减少安装面积和功耗、又有助于提高可靠性的IC,为汽车技术的发展和安全性提升贡献力量。

BU18xx82-M的连接示例
端到端监控视频数据

<产品阵容>

新产品“BU18xx82-M”符合汽车电子产品可靠性标准AEC-Q100,可确保车载应用所需的高可靠性。另外,串行器“BU18TL82-M”支持输入接口OpenLDI和MIPI-DSI,因此适用于各种SoC。

产品型号Datasheet方式传输标准电源电压范围(V)输入规格输出规格工作温度范围(℃)菊花链连接复制功能*2支持车载
AEC-Q100
封装(mm)
NewBU18TL82-MPDF串行器CLL-BD*11.1 ~ 1.3/1.7 ~ 3.6OpenLDI(Dual)or
MIPI-DSI(1.5Gbps×4)
CLL-BD*1(3.6Gbps×2)-40 ~ +105--VQFN64FBV90
9.0×9.0×1.0
NewBU18RL82-MPDF解串器CLL-BD*11.1 ~ 1.3/1.7 ~ 3.6CLL-BD*1(3.6Gbps×2)OpenLDI(Dual)-40 ~ +105

*1:CLL-BD=Clockless Link™-BD

*2:数据复制功能。当一条路径发生数据输出错误时,用另一条路径补充。另外,还可用于在后座显示器等两个屏幕上显示相同的影像

<关于ROHM的SerDes IC>

ROHM的SerDes IC的基本特点是低功耗且低噪声。从2021年6月起,ROHM已经开始量产具有这些特点的首批SerDes IC产品——车载摄像头模块用的SerDes IC“BU18xMxx-C”。

基本特点①:低功耗

新产品具有根据分辨率优化传输速率的功能,可以用更小的功率传输所需分辨率的数据,这将非常有助于降低应用产品的功耗。

基本特点②:低噪声

新产品具有可优化传输速率的功能,因此可通过调整噪声峰值来降低噪声。此外,还具有展频*4功能,可显著降低噪音,有助于减少降噪设计的工时。

罗姆SerDes IC的特点

<术语解说>

*1)SerDes IC
为了高速传输数据而成对使用用来进行通信方式转换的两个IC的总称。串行器(Serializer)用来将数据转换为易于高速传输的形式(将并行总线转换为串行总线),解串器(Deserializer)用来将传输的数据转换为原格式(将串行总线转换为并行总线)。
*2)CRC(循环冗余校验)
一种用来确认数据传输和记录等是否被正确执行的方法。在SerDes等高速接口中,通过在发送数据时添加CRC值,并在接收端进行处理,来确认数据是否已被正确传输。
*3)端到端(End to End)
在IT领域主要是指“从一端到另一端”和“在通信路径的两端”等传输路径相关的术语。
*4)展频功能
不固定开关频率而是使开关频率在一定幅度内变动,从而将噪声能量扩散到一定宽度的频率上的功能。通过降低噪声峰值可减轻EMI噪声。
