ROHM开发出配备VCSEL的小型接近传感器“RPR-0720” ，有助于无线耳机等可穿戴设备小型化和增加电池容量

产品阵容
电商销售信息
新产品参考资料

2023年8月1日

全球知名半导体制造商ROHM（总部位于日本京都市）面向包括无线耳机和智能手表等可穿戴设备在内的需要脱戴检测和接近检测的各种应用，开发出2.0mm×1.0mm尺寸的小型接近传感器“RPR-0720”。

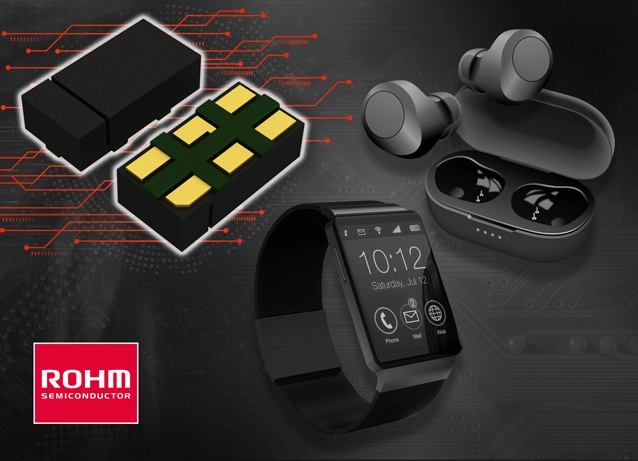

Press picture

近年来，随着物联网设备的普及，在其中发挥着重要作用的传感器产品需要具备更小的体积、更高的性能。ROHM拥有将发光元件和光接收元件一体化封装的接近传感器系列产品，由于其适用性高而被广泛应用于从移动设备到工业设备的众多领域。特别是在可穿戴设备领域，由于产品的性能不断提升，导致所用的元器件数量增加，对设计灵活性的要求也越来越高，因此对小型传感器产品的需求日益高涨，在这种背景下，ROHM开发出将VCSEL和传感器IC一体化封装的小型接近传感器。

新产品是一款采用光束发散角比LED更窄的VCSEL^*作为发光元件、使用传感器IC作为光接收元件的光学传感器模块。通过使用ROHM自产元件优化模块结构，实现了小尺寸，与以往产品相比，产品安装面积削减了约78%。另外，所配备的VCSEL支持2.7V～4.5V的宽输入电压范围，在使用锂离子电池时无需外围升压电路（例如：1个升压电源IC、3个电容器、1个线圈等），有助于应用产品的小型化和确保增加电池容量的空间。这些特点使新产品不仅适用于无线耳机和智能手表等可穿戴设备的脱戴检测应用，还适用于各种应用的各种状态检测应用。

新产品已于2023年7月开始投入量产（样品价格300日元/个，不含税）。另外，新产品及其评估板也已开始电商销售，Ameya360平台可购买。

未来，ROHM将继续开发具有技术优势的发光和光接收元件相结合、且满足客户需求的感测产品，为提高各种设备的节能性能和便利性做出贡献。

＜产品阵容＞

产品型号	数据表	工作电压 V_CC [V]	光源电压 V_VCSEL^*1 [V]	光源电压 V_VCSEL^*2 [V]	消耗电流 I_CC^*3 [µA]	传感器类型	灵敏度检测范围 [mm]	输出类型	工作温度范围 [℃]	产品尺寸 [mm]
RPR-0720		1.7 ～ 3.6	2.7 ～ 4.5	2.7 ～ 3.6	Max. 35	接近	Max. 15	I²C	-30 ～ +85	2.0×1.0×0.55

*1 ：条件 V_CC ≦ 2.0V、*2 ：条件 2.0V < V_CC、*3 ：不含VCSEL的电流

＜应用示例＞

适用于利用光反射来检测状态的各种应用。
◆ 无线耳机、智能手表、游戏机控制器、VR头显等的脱戴检测
◆ 打印机、复印机、碎纸机等OA设备的纸张检测
◆ 电子烟的烟弹装卸检测、烟油检测
◆ 智能手机、笔记本电脑等的各种状态检测

＜评估板信息＞

为了便于客户直接评估小型接近传感器“RPR-0720”，ROHM还提供相应的评估板“RPR-0720-EVK”。
此外，ROHM官网还提供评估板的用户指南。
https://www.rohm.com.cn/products/optical-sensors/reflective-type-photosensors/rpr-0720-product#evaluationBoard
