波长的温度影响减少66%，测量距离大大延长！
ROHM开发出LiDAR用的120W高输出功率激光二极管“RLD90QZW8”
～线宽97%的范围内实现均匀稳定的发光强度，有助于提高LiDAR的精度～
2023年10月24日

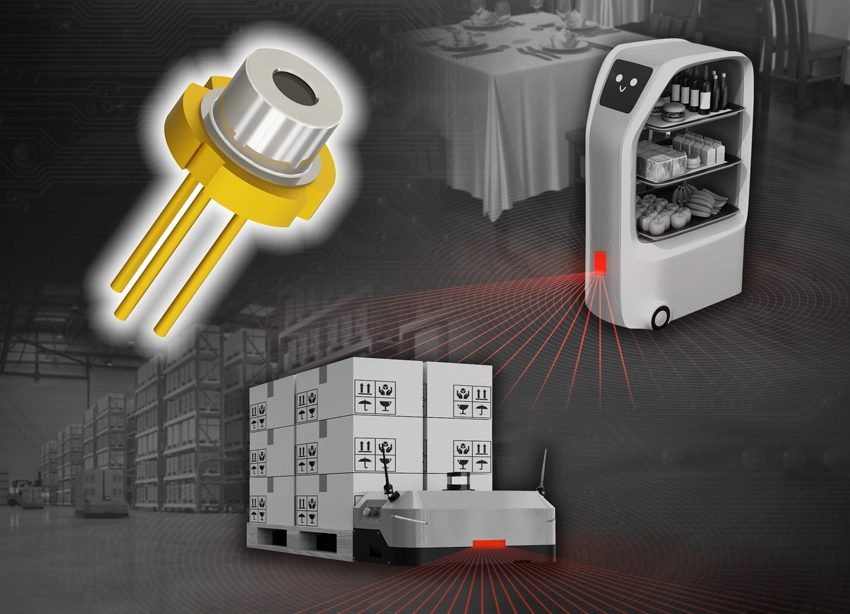

全球知名半导体制造商ROHM（总部位于日本京都市）开发出一款高输出功率半导体激光二极管“RLD90QZW8”，该产品非常适用于搭载测距和空间识别用LiDAR*1的工业设备领域的AGV（Automated Guided Vehicle/无人搬运车）和服务机器人、消费电子领域的扫地机器人等应用。
近年来，在AGV、扫地机器人和自动驾驶汽车等需要自动化工作的广泛应用中，可以准确测量距离和识别空间的LiDAR日益普及。在这种背景下，为了“更远”、“更准确”地检测到信息，要求作为光源的激光二极管提高输出功率和性能。
ROHM已经拥有实现了更窄的激光线宽的自有专利技术，有助于LiDAR支持更远的距离并实现更高的精度。ROHM于2019年开发出25W的激光二极管“RLD90QZW5”，于2021年开发出75W的激光二极管“RLD90QZW3”。为了满足市场对更高输出功率的强劲需求，此次ROHM又开发出输出功率高达120W的新产品。
“RLD90QZW8”是针对使用3D ToF系统*2进行测距和空间识别的LiDAR开发的一款120W高输出功率红外激光二极管。利用ROHM自有的元器件开发技术，与普通产品相比，新产品的激光波长温度影响减少了66%，仅为⊿11.6nm（平均0.10nm/℃）。该优势有助于使用更窄通带的带通滤光片*3，从而有助于LiDAR实现远距离检测。另外，新产品还实现了270μm业界超窄线宽，而且在264μm范围内（线宽的97%）实现了均匀而稳定的发光强度，有助于提高LiDAR的精度。此外，新产品还实现了出色的光电转换效率（PCE），光输出效率更高，有助于降低LiDAR的功耗。
不仅如此，ROHM官网还免费提供新产品评估和导入所需的丰富设计数据，为加快本产品的应用提供大力支持。要驱动LiDAR用途中的激光二极管，需要纳秒量级的高速开关，因此ROHM还在官网上公布了相应的参考设计“REFLD002”，除了新产品外，该参考设计中还搭载了ROHM开发的EcoGaN™系列的150V GaN HEMT和栅极驱动器。
新产品已于2023年9月开始出售样品（样品价格为3,500日元/个，不含税），预计将于2023年12月开始暂以月产20万个的规模投入量产。样品在电商平台Ameya360上也已发售。目前，前道工序和后道工序的ROHM制造工厂均已取得IATF 16949*4汽车行业质量管理体系认证。另外，支持车载应用（符合AEC-Q102*5标准）的激光二极管产品也已经在开发中，计划于2024年度推出。
＜LiDAR用高输出功率激光二极管产品阵容＞
[A]
[W]
[V]
范围
[℃]
[A]
[W]
[V]
发散角
Θ⊥ [deg.]
发散角
Θ// [deg.]
波长
[nm]
[μm×μm]
Φ5.6mm
CAN
～
＋85
＜应用示例＞
消费电子：扫地机器人、高尔夫激光测距仪
工业设备：AGV、服务机器人、3D监控系统（人和物体检测用的传感器）等
＜支持页面＞
为了加快本系列产品的应用，在ROHM官网上还免费提供评估和导入本系列新产品所需的丰富设计数据，其中包括含有驱动电路设计方法的应用指南、电路板开发用的数据和仿真用的模型（SPICE模型、Ray数据）等。如欲了解更多信息，请访问：
■RLD90QZW8产品页面
https://www.rohm.com.cn/products/laser-diodes/high-power-lasers/rld90qzw8-product#productDetail
＜参考设计信息＞
ROHM官网上提供搭载了新产品、ROHM开发的EcoGaN™系列的150V GaN HEMT、以及高速栅极驱动器“BD2311NVX系列”的LiDAR用参考设计。
●参考设计产品型号
・REFLD002-1<矩形波型电路>
（搭载120W输出功率激光二极管“RLD90QZW8”）
・REFLD002-2<谐振型电路>
（搭载75W输出功率激光二极管“RLD90QZW3”）
・“EcoGaN™”是ROHM Co., Ltd.的商标或注册商标。
＜电商销售信息＞
起售时间：2023年10月起
电商平台：Ameya360，预计在其他电商平台也将逐步发售。
产品名称：RLD90QZW8-00A
＜术语解说＞
＜介绍视频＞
＜新产品参考资料"Featured Products"＞
波长温度影响减少66%，LiDAR性能显著提升！
905nm波段 120W高输出功率激光二极管
RLD90QZW8（PDF:1.1MB）
