SMLD12WBN1W
使用寿命长、小型注模贴片LED

SMLD12WBN1W使用寿命长,即使在1000小时后(25℃,IF=20mA),其剩余发光率也超过90%。

主要规格


型号 | SMLD12WBN1W1
Status | 推荐品
封装 | SML-D12
包装数量 | 3000
最小独立包装数量 | 3000
包装形态 | Taping
RoHS | Yes

特性:

Package Type

Mini-mold

LED Type

Long Life

Package size[mm]

1.6x0.8 (t=0.55)

Emitting color

White

Luminous Intensity(Single)(Typ.)[mcd]

120.0

Number of Brightness Rank

3

Chromaticity coordinates(x,y)

(0.295, 0.280)

Forward Voltage VF (Typ.) [V]

2.9

IF @ VF [mA]

5

Chip Structure

InGaN

Power Dissipation [mW]

66

Operating Temperature[°C]

-40 to +100

Storage Temperature [°C]

-40 to +100

特点:

  • Long life exceeding 90% residual luminous rate even after 1,000hrs (Ta=85℃,IF=20mA)
  • 1608 (0603) size small package

概要



产品概要

全球知名半导体制造商ROHM推出1608尺寸(1.6x0.8mm)的白光贴片LED“SMLD12WBN1W”,该LED适用于以温控器为首的工业设备和各种小型设备等的显示面板,不仅寿命长,而且具有优异的贴装性,还实现了高可靠性。
此次开发的贴片LED,注模用的封装树脂采用新材料,在通电试验中(25℃、IF=20mA、1,000小时通电),成功地保持了100%的亮度。以相同的光通量进行比较时,寿命比以往硅树脂产品延长达20倍左右。另外,在直接影响贴装性的注模强度方面,与硅树脂产品相比,注模强度改善了约25倍,可显著减少贴装不良问题。使用这款确保高可靠性的白光贴片LED,还可长期保持应用的设计灵活性。

可1个起购买

特点

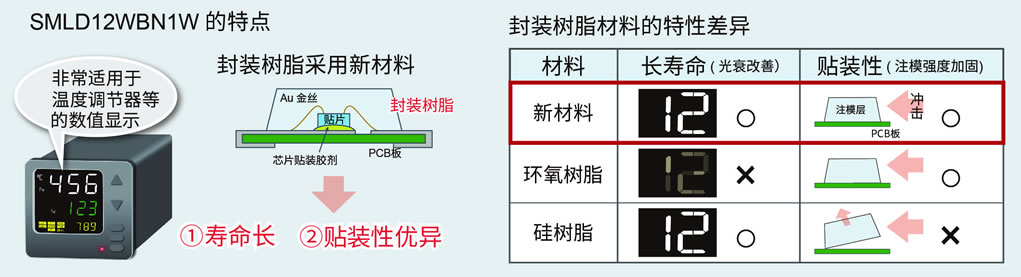

白光贴片LED的注模部分以往多采用环氧树脂或硅树脂,在对可靠性要求很高的应用中,存在光衰和贴装时的注模强度方面的课题。通过采用环氧树脂和硅树脂的优异特性兼备的新树脂,在1608尺寸的白光贴片LED领域,成功确保了高可靠性。

SMLD12WBN1W特点

在通电试验中(25℃、IF=20mA、1, 000小时通电),成功保持100%亮度

以往,工业设备的显示面板使用红色和绿色LED,不容易发生光能引发的树脂黄变,光衰并不是大问题。另一方面,小型注模型LED一般多采用注模硬度高的环氧树脂*1),在包括白光在内的短波长(λD:~527nm)LED的情况下,存在光能导致的树脂黄变的课题。
此次开发的LED,通过采用新树脂,在通电试验时(25℃,IF=20mA,1,000小时通电)中,成功保持了100%的亮度。例如,在相同的光通量条件下进行比较时,寿命延长达20倍左右。

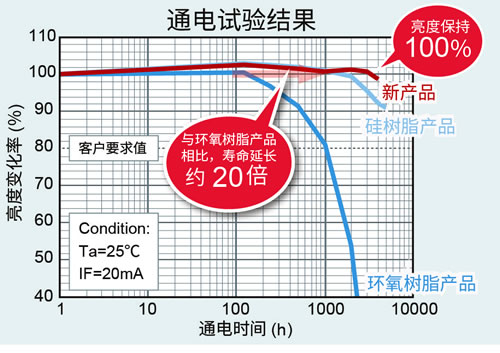

在通电试验中

与硅树脂相比,注模强度改善约25倍

对于光衰问题,通过采用LED照明中使用的硅树脂可以改善,然而硅树脂材料的注模层容易从PCB板上剥离,另外小型LED无法采取增加反射层等加强贴装性的对策,使注模部位的损坏成为课题。
通过采用新树脂,在直接影响贴装性的注模强度方面,与硅树脂产品相比,在高温条件(Ta=150℃)下注模强度改善了约25倍。这使得贴装时不容易发生不良问题,从而可实现优异的贴装性。

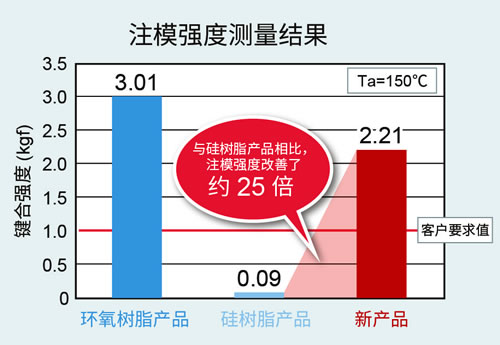

強度測定結果

产品阵容

产品名 发光颜色 正向电压[VF] 发光波长[λD] 亮度[IV] 封装
尺寸
Typ.(V) IF(mA) min.
(nm)
Typ.
(nm)
Max.
(nm)
IF(mA) min.
(mcd)
Typ.
(mcd)
IF(mA)
SML-D12V8W 2.2 20 625 630 635 20 16 40 20 1.6 × 0.8 mm
SML-D12U8W 615 620 625 25 63
SML-D12D8W 602 605 608 40 100
SML-D12Y8W 587 590 593 25 63
SML-D12M8W 黄绿 569 572 575 10 25
SML-D12P8W 绿 557 560 563 2.5 6.3
SMLD12EN1W 3.0 5 520 527 535 5 56 140 5
SMLD12E2N1W 蓝绿 2.9 500 505 512 120
SMLD12E3N1W 490 496 502 85
SMLD12BN1W 465 470 475 14 40
NEWSMLD12WBN1W (x,y)(0.295, 0.280) 56 120

术语解说

*1) 环氧树脂
具有出色的机械强度、耐热性、粘着性等,在众多领域应用广泛的一种工业材料。
