开发背景

受全球规模的CO2减排大命题影响，混合动力汽车及电动汽车(EV）的普及正在加快，以欧洲为中心，与纯混合动力相比性价比优越的轻度混合动力受到人们的更多关注。
轻度混合动力采用比以往12V电源传输效率更高的48V电源系统。另一方面，配置在车辆各个部位的ECU需要3.3V这种较低的驱动电压，进而要求更低的低至2.5V的驱动电压。

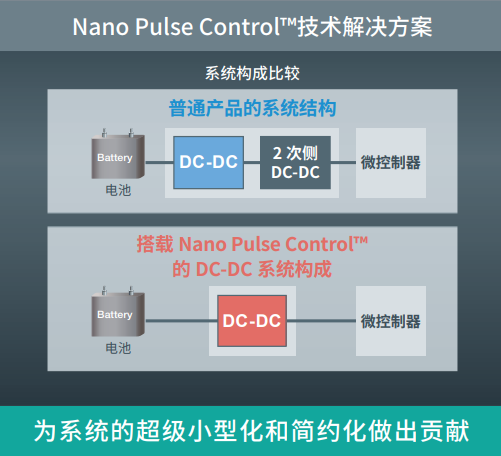

以往的DC/DC转换器，在不影响AM广播频段的2MHz工作时，从48V获得3.3V低电压时，需要先降至12V中间电压，进行2步(2个芯片）降压。规格上需要支持从最高60V的电源降到最小2.5V的驱动电压，所以假如用1个芯片降压，则必须实现24:1这一非常高的降压比。

开发技术与产品化

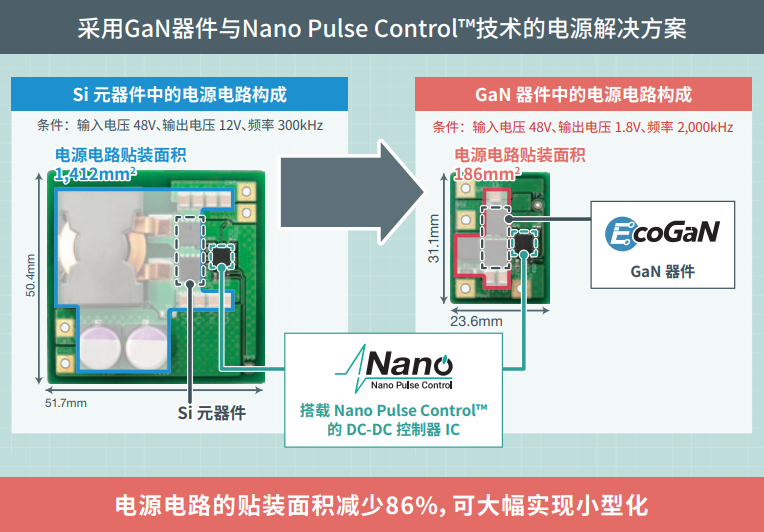

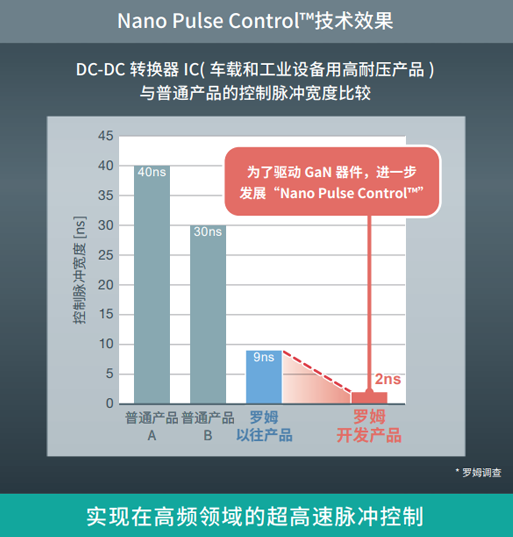

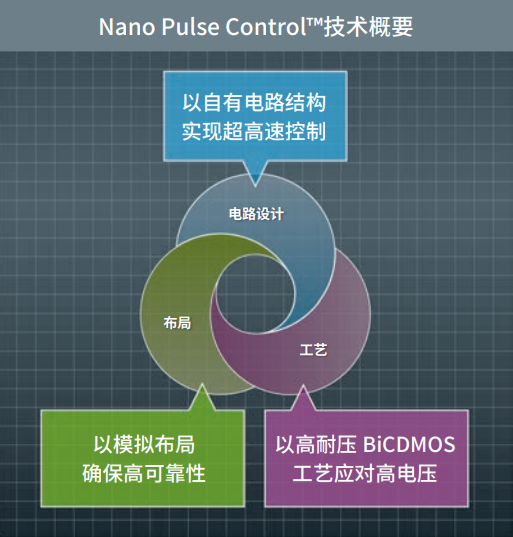

罗姆挑战DC/DC转换器的“单芯片化”这一高难关口，开发了超高速脉冲控制技术“Nano Pulse Control”。搭载此项技术，将开关导通时间缩短到了9ns。即使以往产品的120ns，也可以说是一项划时代的技术。并且，对这种极小的脉冲宽度能够进行稳定控制，也是此项技术的一大特点。
在开发过程中，除了对传统思维方式进行了较大的思路改变，利用模拟设计技术及电源系统工艺技巧、运用垂直统合型生产体制也是获得成功的重要因素。
该技术搭载在内置MOSFET的降压DC/DC转换器“BD9V100 MUF”上，2MHz工作时，通过1个芯片实现了从60V到2.5V的降压。

通过产品搭载可以实现的世界

从60V降压到2.5V，DC/DC转换器的单芯片化与使用2个芯片相比，可以大大减少包括外围零件在内的零件数量。特别是频率的提高，使线圈的大幅小型化成为可能。

因此，不仅实现了应用的小型化、系统简化，还降低了成本。轻度混合动力汽车自不必说，在工业机器人、基站的辅助电源等采用48V电源系统驱动的工业设备领域，有助于小型化和低成本化，有望进一步在社会上得到推广。

罗姆继BD9V100MUF之后，将陆续开发搭载“Nano Pulse Control”的产品，通过产品群来满足客户的广泛需求。

开发背景

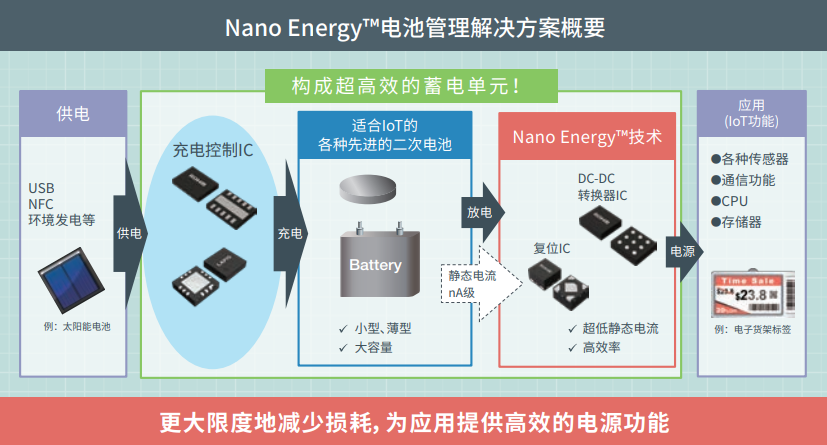

在电子设备领域，除了智能手机的多功能化和可穿戴终端之外，导入无人介入的设备之间进行无线通信工作的IoT设备也受到人们的关注。这些设备基本上都是电池驱动，因此属于强烈需要降低功耗的领域。此外，从确保提高设计性和搭载新功能所需空间的角度来看，小型化也是一个必要的条件，驱动电池越来越小型，其中IoT领域不能频繁进行设备维护的情况居多，“用纽扣电池驱动10年”成为一个关键词。
罗姆根据市场的这种动向和主题，着手开发能大幅降低电源IC消耗电流的技术。研发开始时，电源IC业界最小的消耗电流为360nA。到底能降低到什么程度是我们研发的一个指标。

开发技术与产品化

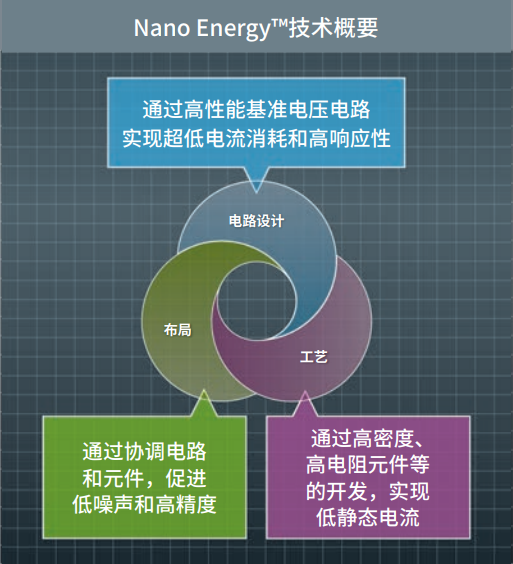

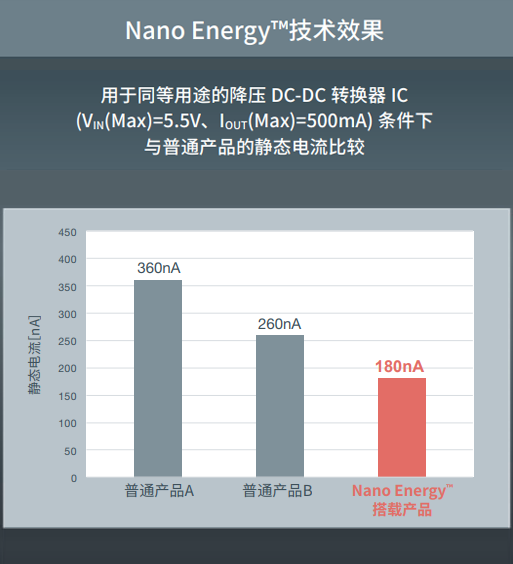

如果只是单纯的考虑降低消耗电流，可以采用提高电路的电阻值，但仅仅采用这个办法会产生来自元件的漏电流、针对噪声的灵敏度要提高、电路响应速度低下等问题。罗姆使降低消耗电流时发生的折中降至极限的同时，还开发了超轻负载状态下彻底削减消耗电流的划时代技术“Nano Energy”。现在，实现了180nA这一业界最小※的消耗电流。

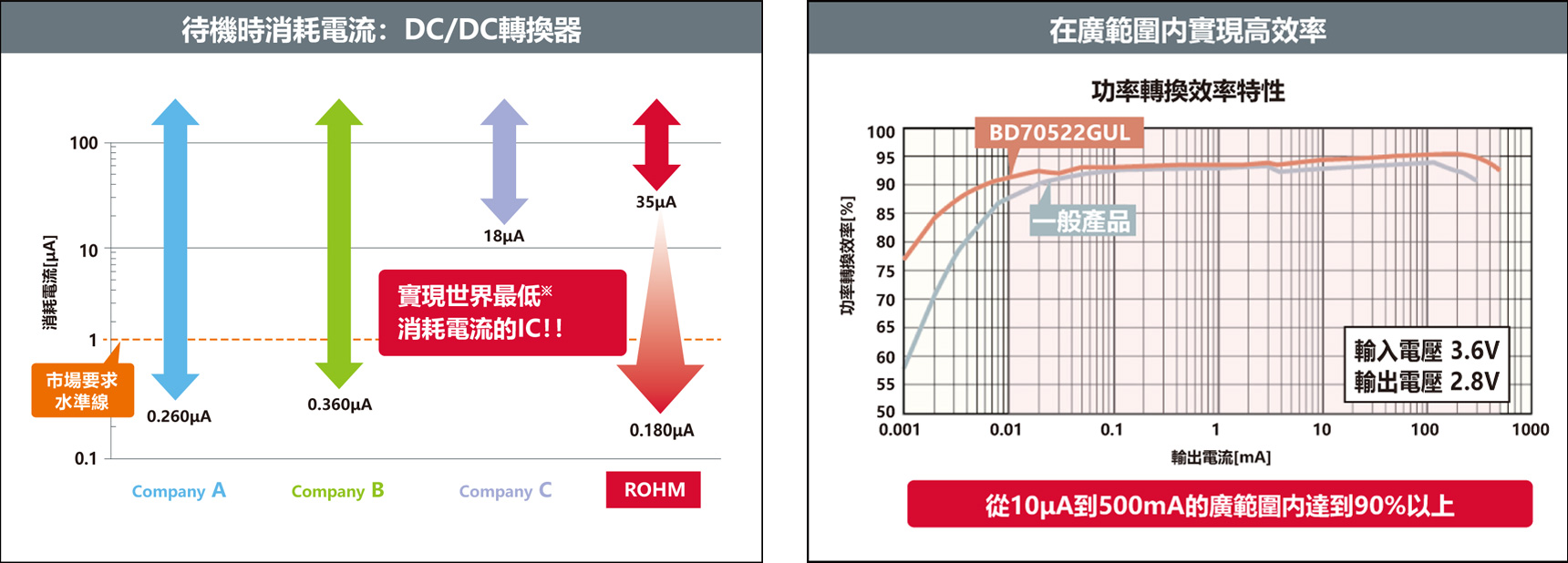

将此项技术搭载于DC/DC转换器“BD70522GUL”，无负载(应用待机）时与一般产品相比，电池驱动时间是以往产品的2倍。此外，在10μA至500mA这一业界最宽电流范围内，实现了90%以上的大功率转换效率。同样，如果没有罗姆独有的垂直统合型生产体制下的“电路设计”“布局”“工艺”三大尖端技术的融合，是无法实现的。

过产品搭载可以实现的世界

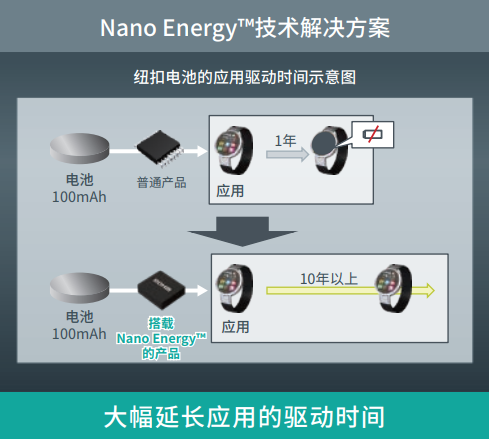

由于电源IC消耗电流的大幅降低，使得IoT领域的“用纽扣电池驱动10年”目标成为现实。这不仅降低了设备维护所需的功夫和成本，即使在诸如可穿戴终端等小型化与多功能化快速发展的电子设备领域中也能使用小型电池实现长时间驱动。

另外，在被称为能量采集的利用太阳能、热能、振动等的发电系统中，即使在低发电量情况下也能使之继续工作，在环境领域的应用也备受期待。

罗姆将“Nano Energy”作为核心技术，扩充搭载此项技术的电源IC产品群，来满足客户的广泛需求。同时，还计划搭载在PMIC(电源管理IC）上。

开发背景

近年来，随着人们节能意识的不断提高，各种应用的电子化进程加速。特别是在汽车领域，电动汽车和自动驾驶技术的发展带来的技术创新，使电子元器件的使用数量逐年增加。另一方面，为使电子电路更加稳定而使用的电容器（特别是积层陶瓷电容器），是很常用的电子元器件，因此希望尽量减少所用电容器数量的需求日益高涨。
继超高速脉冲控制技术“Nano Pulse Control”、超低消耗电流技术“Nano Energy”之后，ROHM又确立了第三种Nano电源技术“Nano Cap”，这是能够减少线性稳压器中以往必须的外置电容器的一项新技术。通过减少电源电路中的电容器数量和降低容值，非常有助于减轻包括汽车领域在内的众多领域的电路设计负担。

技术详解

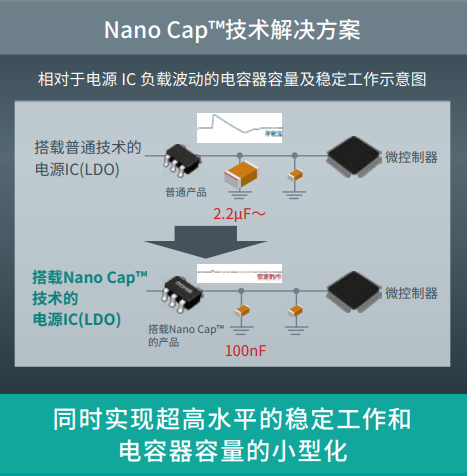

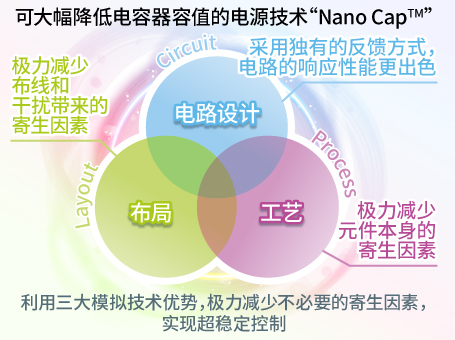

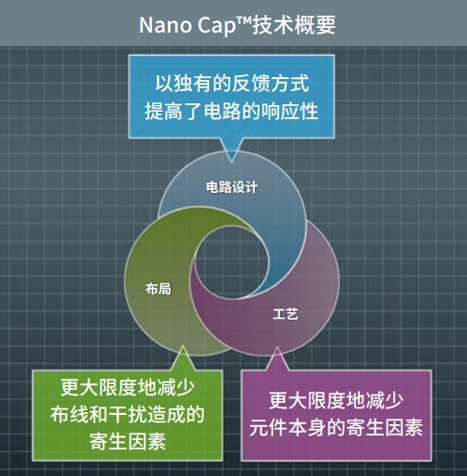

Nano Cap通过改善模拟电路的响应性能，并尽可能地减少布线和放大器的寄生因素，对线性稳压器的输出提供稳定的控制，从而能够将输出电容器的容值降至以往技术的1/10以下。

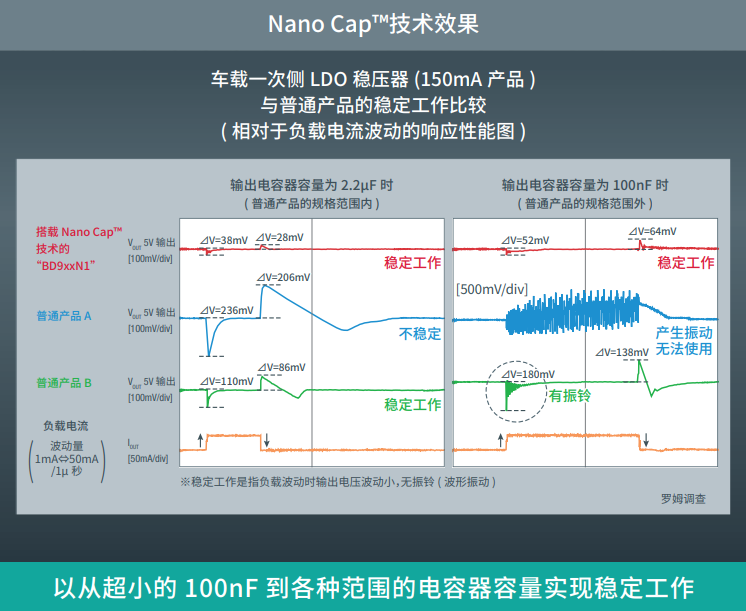

因此，比如由线性稳压器和微控制器组成的电路，普通的线性稳压器需要在线性稳压器的输出端配置1µF的电容器，在微控制器的输入端配置100nF的电容器，而采用Nano Cap技术的线性稳压器，仅需微控制器端的100nF电容器即可实现稳定运行。在Nano Cap技术的实际评估（条件： 电容器容量100nF，负载电流波动50mA）中，行业要求是输出电压波动相对于负载电流波动的值在±5.0%以内，以往支持100nF的线性稳压器的输出电压波动为±15.6%，而采用Nano Cap技术的评估芯片仅为±3.6%，运行非常稳定。
