BD48HW0G-C
Nano Energy™, 高耐压和低静态电流, Dual输出 ADJ型 窗口电压检测器(复位) IC
BD48HW0G-C
Nano Energy™, 高耐压和低静态电流, Dual输出 ADJ型 窗口电压检测器(复位) IC
ROHM的窗口电压检测器IC BD48HW0G-C是一款电压检测精度达±0.75 %的高精度CMOS复位IC。该产品采用Nano Energy™技术,实现了高耐压且低至500nA的静态电流,这将很有助于应用产品实现更低静态电流。输出模式为Nch开漏、Dual输出。另外,还可通过外置电阻自由调整检测电压。
主要规格
功能安全:

特性:
Over Voltage Detection Voltage [V] (typ.)
1.277
Under Voltage Detection Voltage [V] (typ.)
1.277
VDET Precision [%]
±0.75
Reset Active Voltage Range [V]
1.8 to 40
Output Types
Open drain
Reset Delay Timer
No
Reset Active State
Low
Manual Reset
No
Watchdog Timer
No
Auto Motive
Yes
Circuit Current (ON) [µA]
0.5
Circuit Current (OFF) [µA]
0.5
Hysteresis Voltage [V]
VDET x 0.01
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Package Size
2.9x2.8 (t=1.25)
Common Standard
AEC-Q100 (Automotive Grade)
特点:
- Nano Energy™
- AEC-Q100 Qualified(Grade 1)
- Functional Safety Supportive Automotive Products
- Under and Over Voltage Monitor
- Free Detection Voltage Setting by External Resistors
- Nch Open Drain Output
- Very Small, Lightweight and Thin Package
- SSOP6 Package is Similar to SOT-23-6(JEDEC)
产品概要
背景
近年来,在汽车和工业设备领域,围绕自动驾驶(自动化)的技术创新日新月异,对安全性的要求也越来越高。与此同时,为了构建更安全的系统,要求在设备开发过程中就要考虑到在发生问题时如何确保安全(故障安全和功能安全)。目前,ROHM已开发出1,000多种复位IC,这些是电子电路的电压监控不可或缺的产品,在确保设备安全性方面发挥着重要的作用。凭借丰富的产品阵容,ROHM在低电压范围的广泛应用领域,创造了2.5亿枚(2021年度)的年出货量记录。为满足车载和工业设备日益增长的功能安全要求,此次ROHM又开发出一款实现高达40V的工作电压、业界先进的电压检测精度以及超低静态电流的产品。


产品详情
“BD48HW0G-C”是一款窗口型复位IC,可实现1.8V~40V的超宽工作电压范围和±0.75%(整个温度范围)的业界先进电压检测精度。除了工作电压高达40V外,还可以通过外置电阻器灵活地设置检测电压,因此可以高精度地对从低到高的超宽电压范围检测电压异常情况,非常适用于包括车载和工业设备的电源电路在内的广泛应用,有助于为应用产品构建毫无浪费且具有高可靠性的系统。

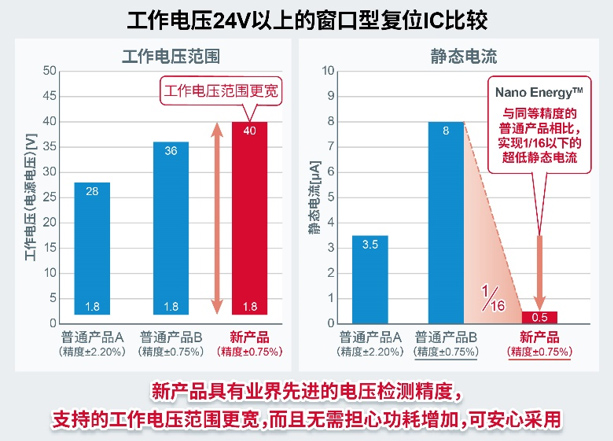

此外,通过采用超低静态电流技术“Nano Energy™”,实现了500nA(0.5µA)的超低静态电流,仅为具有同等功能和精度的普通产品的1/16,因此还可以用于担心功耗增加的应用产品中。
应用示例
- ◇车载设备: EV/HEV逆变器、引擎控制单元、ADAS、汽车导航系统、汽车空调
- ◇工业设备: FA设备、计量仪器、伺服系统、各种传感器系统等
需要对电子电路进行电压监控的各种车载和工业设备应用。
