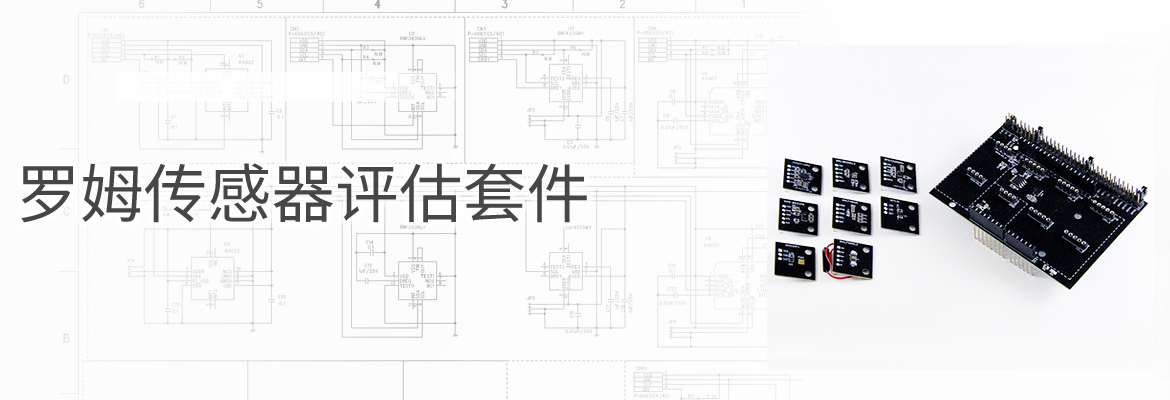

罗姆传感器评估套件

单独销售传感器模块

搭载模块

支持Arduino的扩展板（无传感器评估板）

支持Arduino Uno、mbed等开放平台的罗姆传感器评估套件 SensorShield-EVK-003。
可将罗姆的8种高性能传感器组合以进行评估。适合用于传感器评估、初期组件评估、培训教材。
通过该网站，可下载各种传感器的数据表、手册、软件。

罗姆传感器评估套件　SensorShield-EVK-001

单独销售传感器模块

传感器类型 搭载传感器型号
Product image 地磁传感器评估板 BM1422AGMV
Product image 脉搏传感器评估板块 BH1792GLC
Product image 脉搏传感器评估板 BH1790GLC
温度传感器评估板 温度传感器评估板 BH1900NUX

传感器套件详情

传感器类型 搭载传感器型号
Product image 加速度传感器评估板 KX224-1053
Product image 气压传感器评估板 BM1383AGLV
Product image 地磁传感器评估板块 BM1422AGMV
Product image 照度接近传感器评估板 RPR-0521RS
Product image 颜色传感器评估板 BH1749NUC
Product image 霍尔IC评估板 BD7411G
Product image 温度传感器评估板 BD1020HFV
Product image 脉搏传感器评估板 BH1790GLC
Product image 支持Arduino的扩展板（无传感器评估板） -

Sensor Shield 安装示意图


从零开始，电子工程超入门

传感器评估套件 SensorShield-EVK-003（8种传感器＋Sensor Shield）的购买

  • 传感器评估套件的使用方法
    （加速度传感器 KX022-1020）

  • 传感器评估套件的使用方法
    (地磁传感器 BM1422GMV）

  • 传感器评估套件的使用方法
    （加速度传感器 KX022-1020）

  • 传感器评估套件的使用方法
    (地磁传感器 BM1422GMV）

单独销售传感器模块

  • 地磁传感器

    Kionix的加速度传感器的产品阵容丰富多样，可应用于各种用途。优异的性能，超低功耗，耐冲击，温度特性也很优异。还提供用户可轻松进行编程的产品。

  • 脉搏传感器
    BH1792GLC

    ROHM的脉搏传感器IC通过在传感器部位上搭载适合脉搏检测的光学滤波器，能够大幅降低红外光、红色光等外部干扰光的影响。即便是在室外等地方也能捕获高质量的脉搏信号。通过运用ROHM长年积累的光学传感器技术，开发出了高灵敏度、低功耗的脉搏传感器。另外，BH1792GLC能实现1024Hz高速采样，支持高速采样才能得以实现的压力测量、血管年龄测量等生命体征测量。

  • 脉搏传感器
    BH1790GLC

    ROHM的脉搏传感器IC通过在传感器部位上搭载适合脉搏检测的光学滤波器，能够大幅降低红外光、红色光等外部干扰光的影响。即便是在室外等地方也能捕获高质量的脉搏信号。通过运用ROHM长年积累的光学传感器技术，开发出了高灵敏度、低功耗的脉搏传感器。

  • 温度传感器评估板
    BH1900NUX

    罗姆的温度传感器IC系列在1个芯片中内置了温度检测元件、恒路电流、高精度基准电源电压。
    无需复杂的电路设计，可用于PC、液晶电视和游戏机等需要温度检测的各种电子设备。

搭载模块

  • 加速度传感器

    Kionix的加速度传感器的产品阵容丰富多样，可应用于各种用途。优异的性能，超低功耗，耐冲击，温度特性也很优异。还提供用户可轻松进行编程的产品。

  • 气压传感器

    罗姆的气压传感器是压电电阻式气压传感器。通过在IC内部进行网罗了高低温的基于独立开发的校正运算算法的温度校正，能够轻松获取高精度的气压信息。通过气压的变化进行智能手机、平板电脑等的室内导航系统用高度检测、运动量监测器、可穿戴式设备等的高低差检测。

  • 地磁传感器

    BM1422AGMV是将用于检测3个方向磁力的MI传感器和其控制IC集成到小型封装的磁力传感器。MI传感器与以往方式相比具有低消耗电流、低噪音的特点，不仅用于普通的电子罗盘，而且还非常适合要求更高精度的应用。

  • 照度接近传感器

    罗姆的3in1接近照度传感器是由红外LED和接近传感器及照度传感器一体型封装构成的。能提高组件的节电性能和画面的可视性。

  • 颜色传感器

    罗姆的彩色传感器通过运用特有的红外线去除技术和运算方式实现优异的红外线去除特性，将红外线的影响降低至以往产品的1/10以下。以往彩色传感器，即便是受到红外线影响无法正确感应的昏暗( 透射率低)的光学窗口，也能精确检测出照度、色温。

  • 霍尔传感器

    两极检测型是无论S极还是N极只要检测出磁场就开启输出(Low有效)的产品。用于两极检测的磁铁因不限定S极和N极，所以可省略标记等的管理。而且，两极检测(极性判别输出)霍尔IC因具有S极和N极检测用2个输出，所以可辨别磁场的极性。

  • 温度传感器

    罗姆的温度传感器IC系列在1个芯片中内置了温度检测元件、恒流电路、高精度基准电源电压。无需复杂的电路设计。可用于手机、平板电脑、PC、液晶电视和游戏机等需要温度检测的各种电子设备。

  • 脉搏传感器模块

    ROHM的脉搏传感器IC通过在传感器部位上搭载适合脉搏检测的光学滤波器，能够大幅降低红外光、红色光等外部干扰光的影响。即便是在室外等地方也能捕获高质量的脉搏信号。通过运用ROHM长年积累的光学传感器技术，开发出了高灵敏度、低功耗的脉搏传感器。

支持Arduino的扩展板
（无传感器评估板）

  • 支持Arduino的扩展板
    （无传感器评估板）

    是连接在Arduino/Lazurite上，以便与各种传感器电路板进行连接的Shield。
