REFLD001(ARROW)

参考设计

罗姆通过IC产品、分立式产品的组合，针对困扰众多客户的问题提供解决方案电路板。将系统级的评估结果、设计参数作为参考设计方案提供给客户，希望由此减少开发工时。

Single Channel LiDAR （REFLD001）

  • ARROW　｜　ROHM

概要

这是一款单通道 LiDAR 演示板，可让您使用 LiDAR ToF 范围技术检查高速光学前端的运行情况。 测量距离可达 50m。
LiDAR ToF架构可应用于汽车以及消费和工业机械领域。

优势

基于LiDAR ToF技术，使用方便，便于客户进一步开发。 此外，高速开关可实现低功耗的远距离测量。

特点

  • 用于测量ToF 距离的 LiDAR（光检测和测距）系统
  • 905nm 75W 不可见激光二极管支持远距离测量
  • 相同LD功率条件下更省电的15nsec脉冲激光器
  • 所有系统都是单一电源供应

Core Chip

应用示例

NEWS

ROHM开发出LiDAR用75W高输出功率激光二极管“RLD90QZW3”
~通过业界超窄线宽实现高密度发光，有助于LiDAR应用产品支持长距离并实现更高精度~

REFLD001

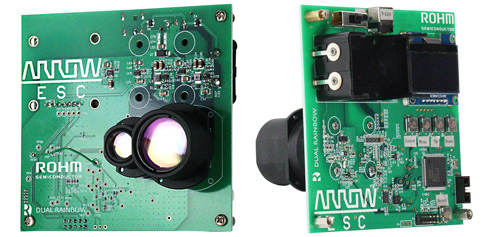

参考板示意图

框图

框图



核心设备 激光二极管 产品列表

产品名称 Wavelength
λp[nm]		 Optical Output Po
(Typ.) [W]		 Forward Current IF
(Typ.)[A]		 Aperture size
[µm x µm]		 应用 设计资料 样品
RLD90QZW8 905 120 38 270 x 10 Industry/Consumer 设计模型 咨询
RLD90QZW3 905 75 27 225 x 10 Industry/Consumer 设计模型 购买
RLD90QZWE 905 60 20 130 x 10 Industry/Consumer 准备中 咨询
RLD90QZWD 905 35 12 100 x 10 Industry/Consumer 设计模型 购买
RLD90QZW5 905 25 9 70 x 10 Industry/Consumer 设计模型 购买
RLD90QZWC 905 25 9 70 x 10 Industry/Consumer 设计模型 购买
RLD90QZWB 905 25 9 50 x 10 Industry/Consumer 设计模型 咨询
RLD90QZWJ 905 25  9 50 x 10 Consumer 设计模型 购买
RLD90QZWA 905 15 5 35 x 10 Consumer 设计模型 咨询

主要相关应用笔记

ROHM Solution Simulator

能够仿真驱动激光二极管，可以查看光输出波形。

仿真电路说明书

仿真电路介绍视频

Please enable JavaScript to watch this content.

仿真电路(需登录MyROHM)

Products Simulation
Part No. Laser Power Resonant Wave Square Wave
RLD90QZW8 120W Simulation Simulation
User’s Guide User’s Guide
RLD90QZW3 75W Simulation Simulation
User’s Guide User’s Guide
RLD90QZWE 60W - -
- -
RLD90QZWD 35W Simulation Simulation
- -
RLD90QZW5 25W Simulation Simulation
User’s Guide User’s Guide
RLD90QZWC 25W Simulation Simulation
- -
RLD90QZWB 25W Simulation Simulation
- -
RLD90QZWJ 25W Simulation Simulation
- -
RLD90QZWA 15W Simulation Simulation
- -
