语音播放用微控制器 (8bit)

语音播放用微控制器 (8bit)

集高音质的语音播放功能和高输出扬声器放大器于1枚芯片。可以轻松地为白色家电等添加语音播放功能。为体温计和保健设备等干电池驱动的设备、火灾报警器等安防设备、以及住宅设备和家电等用交流电驱动的设备提供语音播放解决方案。

轻松搜索


X X

      Loading
      Loading
      Loading

      产品概要



      语音播放8bit微控制器语音算法
      HQ-ADPCM、4bitADPCM2、8bitPCM(非线性/线性)、16bitPCM(线性)
      8bit ML610Q300

      HQ-ADPCM是"Ky’s"的高音质语音压缩技术。"Ky’s"是国立大学法人九州工业大学的注册商标。采用HQ-ADPCM技术的机型:ML610Q305 / ML610Q306

      概 要

      ML610Q300是内置蓝碧石科技自有的RISC架构8bitCPU"U8 Core"的、具有语音输出功能的高性能CMOS 8bit微控制器。
      搭载了高音质的语音播放功能和高输出扬声器放大器,以单芯片实现了语音输出功能。与以往通过中间件实现的语音播放功能相比,音质更出色,也更易于控制,并且可以更大程度地发挥出微控制器的性能。
      通过这种出色的语音播放功能、低功耗高性能的U8 Core、支持3V/5V的电源以及丰富的外围控制功能,为电池驱动和AC驱动的产品提供单芯片语音播放解决方案。

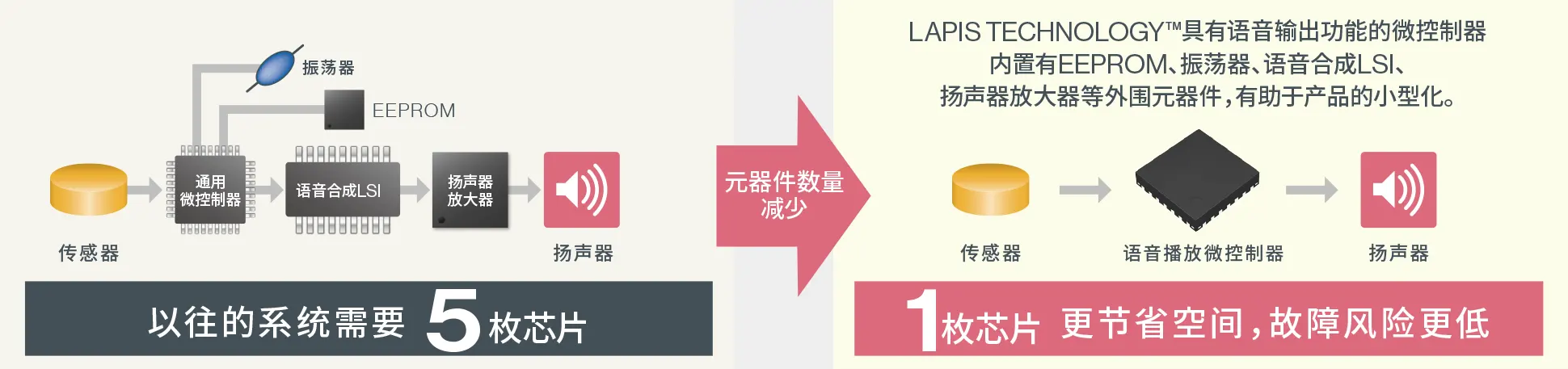

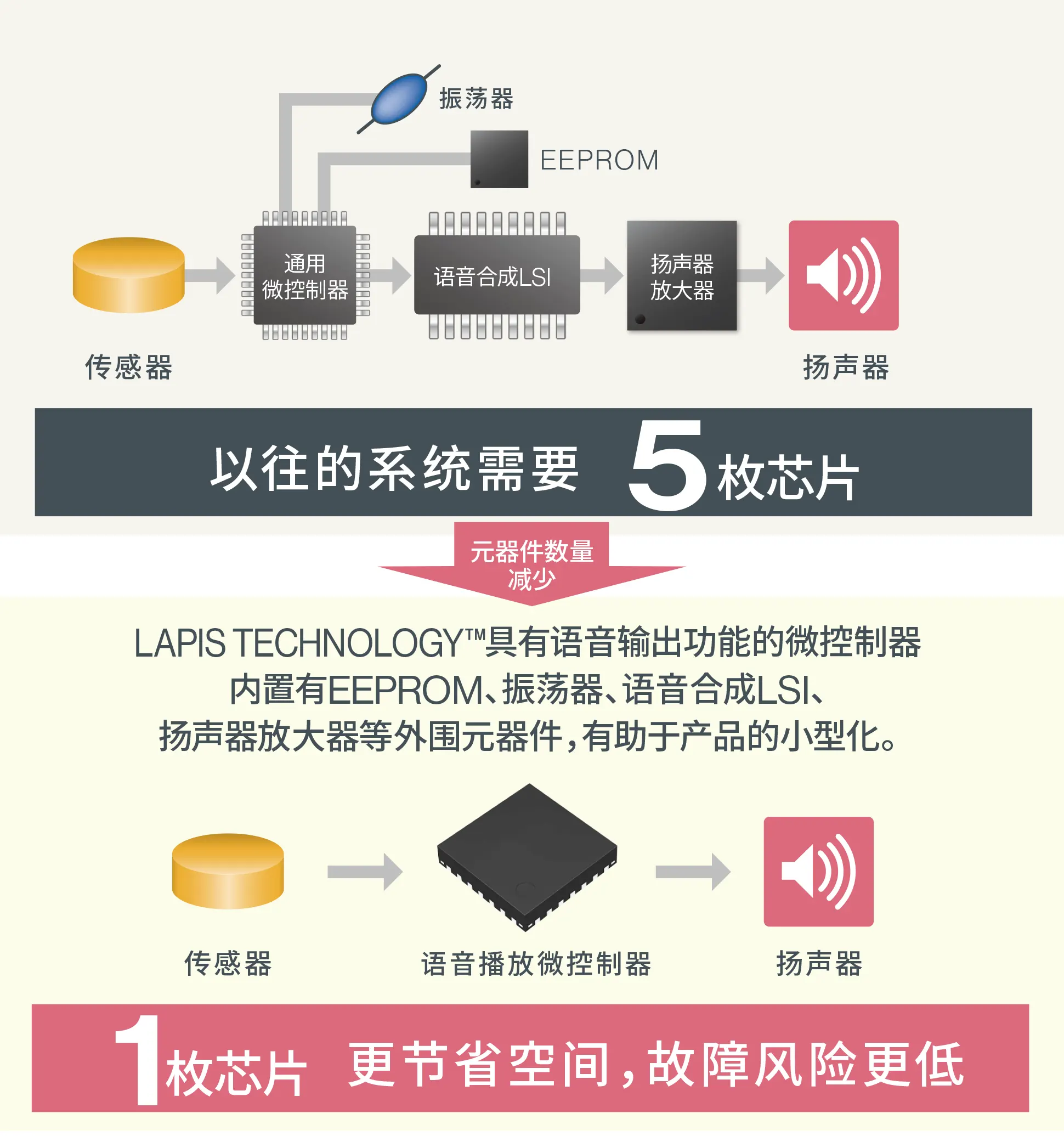

      内置外围元器件,更节省空间,故障风险更低

      ML610Q300 内置外围元器件,更节省空间,故障风险更低 ML610Q300 内置外围元器件,更节省空间,故障风险更低

      产品特点

      特点 1用1枚芯片实现语音输出功能

      ML610Q300特点1
      • 内置低通滤波器,噪声更低
      • 语音算法、HQ-ADPCM*1、4bitADPCM2、8bitPCM(非线性/线性)、16bitPCM(线性)
      • 搭载5V时输出功率高达1W的扬声器放大器
      • 电源电压范围支持2.0V~5.5V

      *1: ML610Q304除外


      特点 2采用高音质、高压缩比的HQ-ADPCM技术,可使用更低容量的存储器

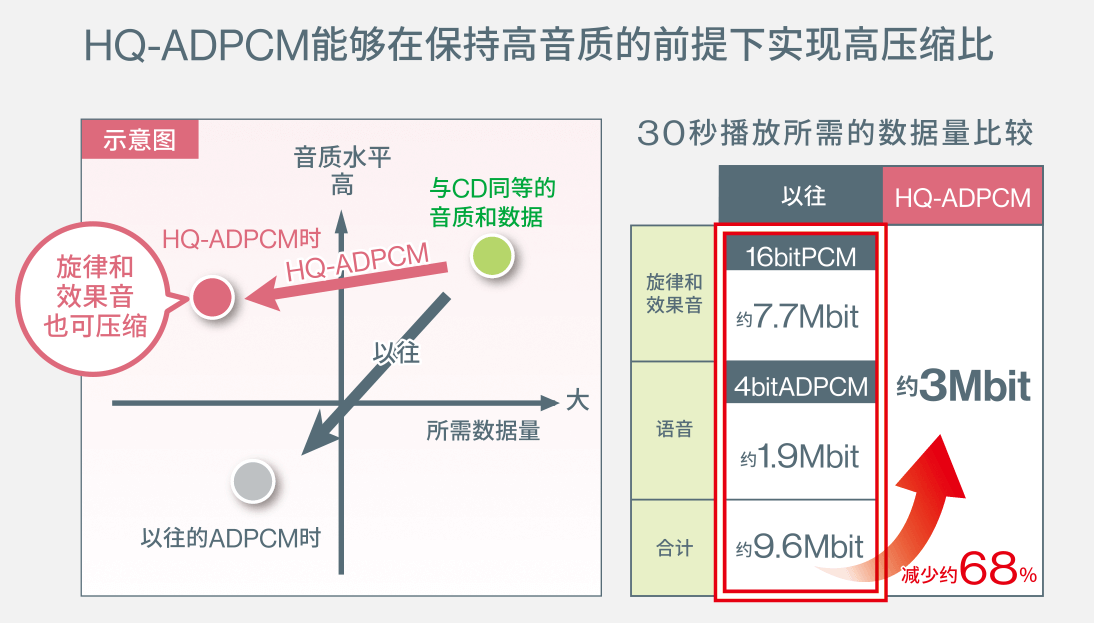

      HQ-ADPCM能够在保持高音质的前提下实现高压缩比

      ML610Q305和ML610Q306采用新开发的高音质、高压缩比的语音压缩算法HQ-ADPCM,可以用比以往ADPCM更少的数据量来确保清晰的声音和宽广的音域,从而实现百听不厌、悦耳动听的声音。
      比如旋律和效果音等,以前由于通过ADPCM进行压缩会导致音质变差,因此只能不压缩而采用PCM格式播放。但采用HQ-ADPCM技术则可以对旋律和效果音进行压缩,因此可使用容量更低的存储器。4bitADPCM可以压缩到80%左右,16bitCM可以压缩到20%左右。


      特点 3可以轻松实现语音播放功能

      语音播放的条件语音代码数据请求中断时间*3
      16bit PCM、16kHz时250µS
      • *1 : ML610Q304时
      • *2 : ML610Q305/ML610Q306时
      • *3 : FIFO从全满状态到空之间的时间
      • 仅需在语音寄存器中设置语音代码数据即可实现语音播放功能。
      • 语音寄存器中内置有16字节*1或32字节*2的FIFO,因此可以延长语音代码数据请求中断的间隔。

      应用领域

      ML610Q300面向用电池驱动和交流电源的设备提供语音播放解决方案。

      内置"U8 Core"的"ML610Q300"能够为体温计和保健设备等干电池驱动的设备、火灾报警器等安防设备、以及住宅设备和家电等用交流电驱动的设备提供语音播放解决方案。

      语音合成实用工具 (Speech LSI Tools)

      可使用Speech LSI Tools轻松创建语音代码数据

      要创建用于语音播放微控制器的语音代码数据时,需要使用在电脑中运行的"Speech LSI Tools"软件。
      这款"Speech LSI Tools"中包括"Wave Editor"和"Speech LSI Utility"。使用"Wave Editor"可以轻松对原始声音数据(WAVE文件)进行剪切、合并、渐强和渐弱等更改,使用"Speech LSI Utility"可以将WAVE文件转换为HQ-ADPCM、ADPCM2等格式的文件,还可以编辑短语。

      Speech LSI Tools的运行环境

      • Microsoft®
        Windows 7, Windows 8.1, Windows 10
        注: 支持 32bit (x86) / 64bit (x64)环境
      • 处理器和存储器
        取决于所安装的OS系统要求
      • 硬盘区
        1GB的可用硬盘区
      • Audio
        Windows兼容的声卡和扬声器
      • USB Port
        注: 程序数据需另行在“LEXIDE-U16综合开发环境”中进行开发
