受电LSI (13.56MHz Wireless Charge)
ROHM’s 13.56 MHz wireless charging IC integrates the power control firmware within the IC itself despite its compact package, eliminating the need for an external host MCU.
The power receiving IC integrates essential functions for wireless power reception into a single chip, including abnormal condition monitoring and power reception control. In addition, compliance with NFC Forum specifications enables not only charging but also communication with external NFC reader/writers via Tag data. Since the receiving IC operates without the need for an external power supply, a complete system can be configured using only the receiver IC and the device being charged, contributing to greater system mobility.
参数搜索
产品概要
产品特点
特点 1在超小型芯片中内置电力接收功能，且内置软件，无需再开发相应软件

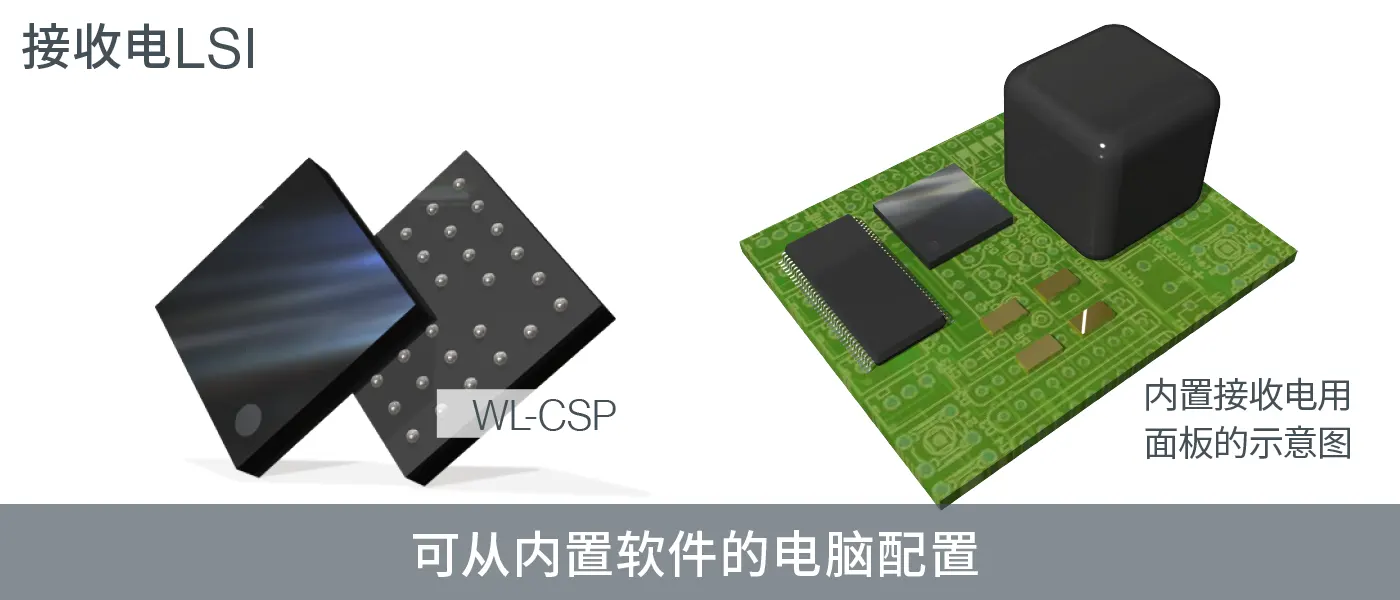

接收端LSI采用小型WL-CSP封装或高可靠性的QFN封装，内置电力接收功能。
此外，接收端LSI和发射端LSI均内置软件，无需相应的程序开发。用户可通过ROHM提供的电脑工具进行用户设置和配置。
特点 2NFC论坛Type3标签功能配备在电源接收LSI上。
接收端LSI中内置NFC Forum Type3 Tag功能。
该功能是一种ROM功能，能够以NDEF格式*读取预先写入内置496Byte闪存中的固定数据。另外，还可以通过Tag数据与外部NFC读写器进行通信。
NDEF格式 : NFC Data Exchange Format 通过NFC收发数据时使用的数据格式
特点 3通过5V驱动实现整个系统的移动发展
发射端LSI的电源电压为5V，可由单电源驱动。
接收端LSI不需要电源，因此可以实现“发射端LSI+接收端LSI+充电对象设备”的配置，从而可将整个系统做成便携产品。
特点 4发射端电力的优化功能
发射端LSI具有调整供电功率的功能。
而接收端LSI则具有优化供电量的功能，可以通过内置ADC，根据整流后的电压和内置分流稳压器中流过的多余电流来判断供电量是否适当，并将该信息通知给发射端LSI，从而可避免不必要的供电。
特点 5通过异物检测功能和可否掉去的检测功能、可维持高安全性
发射端LSI可通过内置的10bitADC来检测电力传输电流的变化，当根据电流变化判断有异物时，会停止输出。通过检测出金属片或IC卡等，可防止异常发热和损坏。
另外，还可以检测到供电期间接收端LSI是否超出了供电范围，从而可防止不必要的电力供应。
应用领域
罗姆的13.56MHz无线供电IC非常适合用于构建面向配备约200mAh二次电池的电子笔、助听器等小型设备的无线供电系统。
此外，它还可用于不仅能为电池充电，还能进行无线电力传输和数据通信的设备。
LAPIS TECHNOLOGY™ 是ROHM Co., Ltd.的商标或注册商标。
