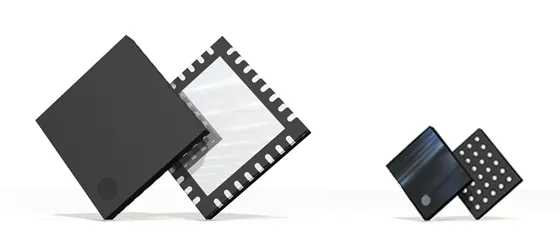

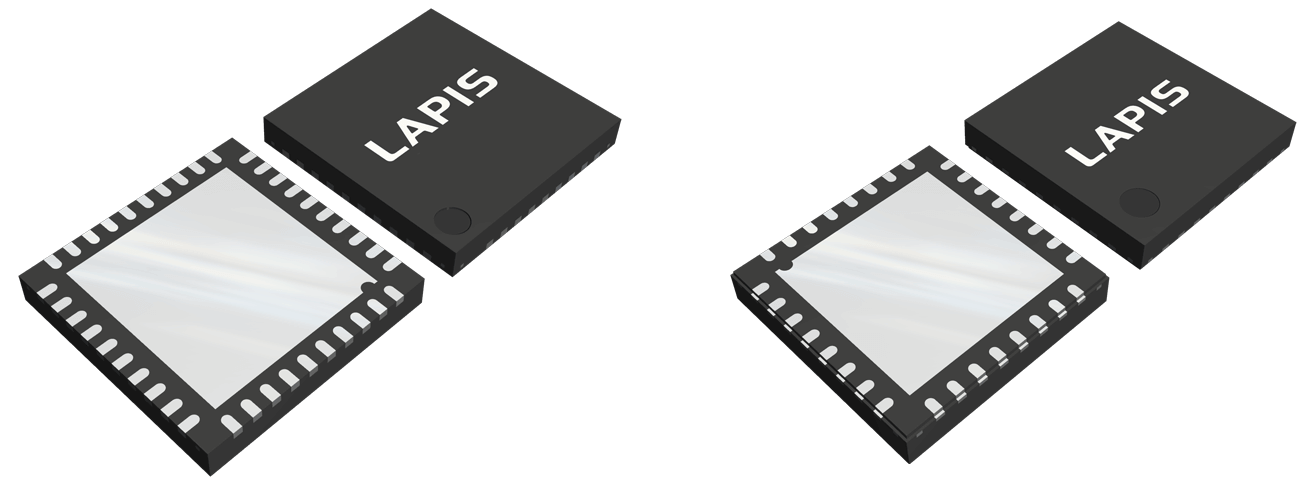

供电功率高达1W的13.56MHz(NFC)无线供电芯片组"ML7661 / ML7660"

ML7661

发射端用(TX)LSI

ML7660

接收端用(RX)LSI

供电功率高达1W的 13.56MHz(NFC)无线供电芯片组
" ML7661 / ML7660 "

ML7660 / ML7661的特点三大特点

特点.1
13.56MHz无线供电，可为200mAh容量的电池充电(1C*充电时)

通过将供电功率提高到1W（以往产品的5倍），可为腕式血压计等电池容量较大的应用充电，也可为智能手表和助听器等应用快速充电。

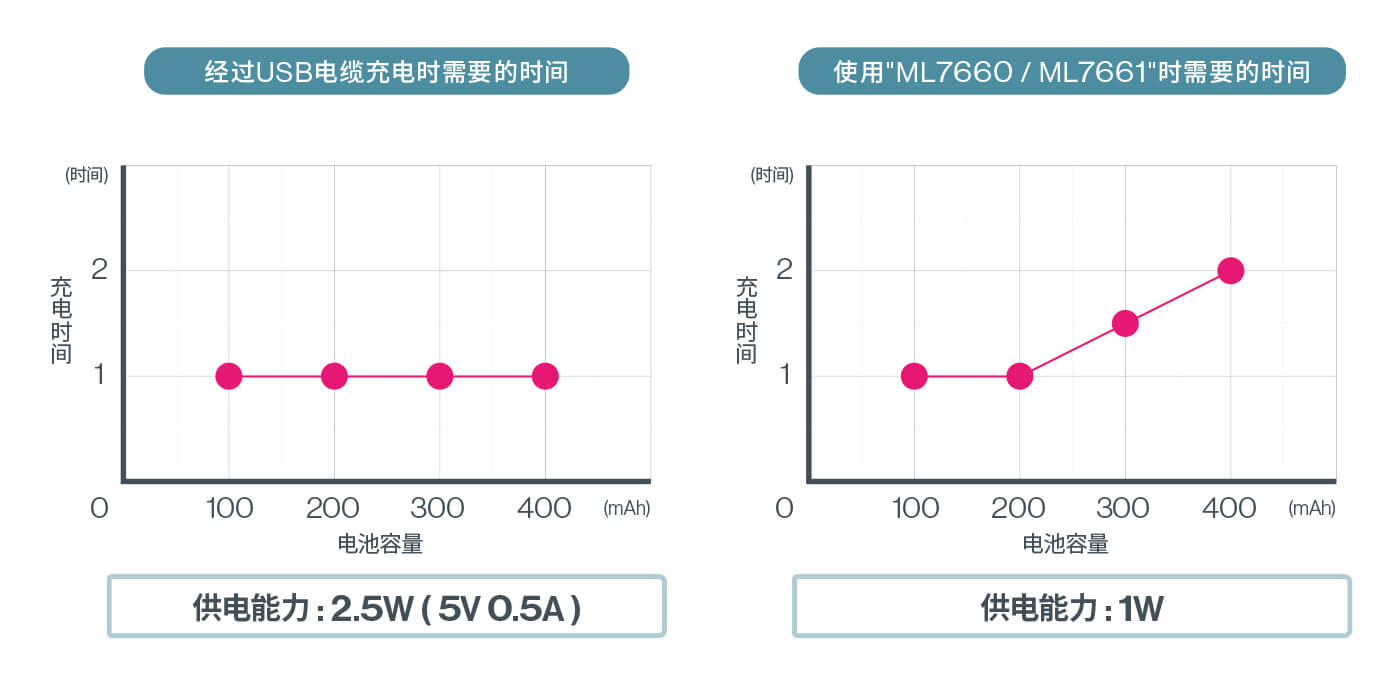

USB充电和13.56MHz无线供电1C*充电 “到电池容量的90%所需充电时间”比较

电池容量在200mAh以内时，
本产品的无线供电和USB数据线充电的“充电时间差不多”。

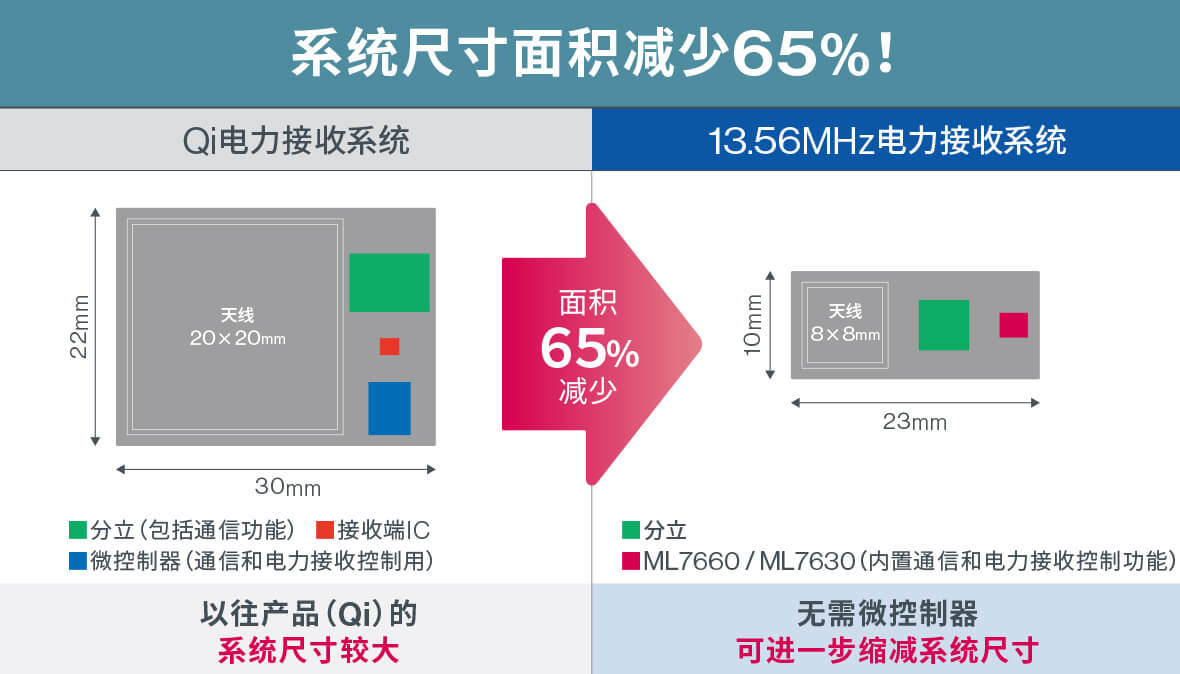

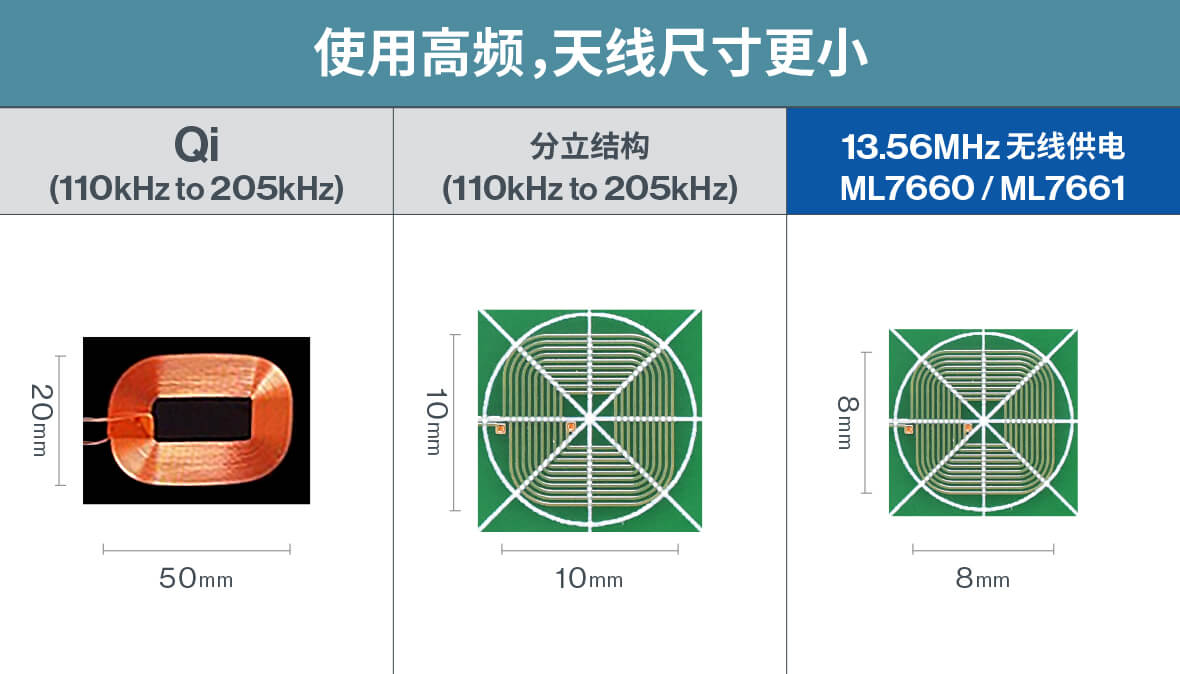

由于使用了13.56MHz频段因此与智能手机等所用的普通供电方式Qi^*（110kHz～205kHz）相比，天线尺寸可减小83%。
此外，与分立结构（几百kHz）相比，天线尺寸可减小36%，从而可安装在更小的应用设备中。

术语解说

1C :
能在1小时内为二次电池充满电的电流
Qi :
由无线充电联盟（Wireless Power Consortium）制定的无线供电国际标准。适用于智能手机的无线供电。

特点.2
无需微控制器，元器件数量更少，有助于小型化

只需供电，实现无微控制器的供电控制。
这不仅不需要微控制器的软件开发，而且还因节省了微控制器的安装空间而有助于进一步小型化。
新增SPI接口，因此配有SPI接口的数字传感器等也可以实现无微控制器的控制。

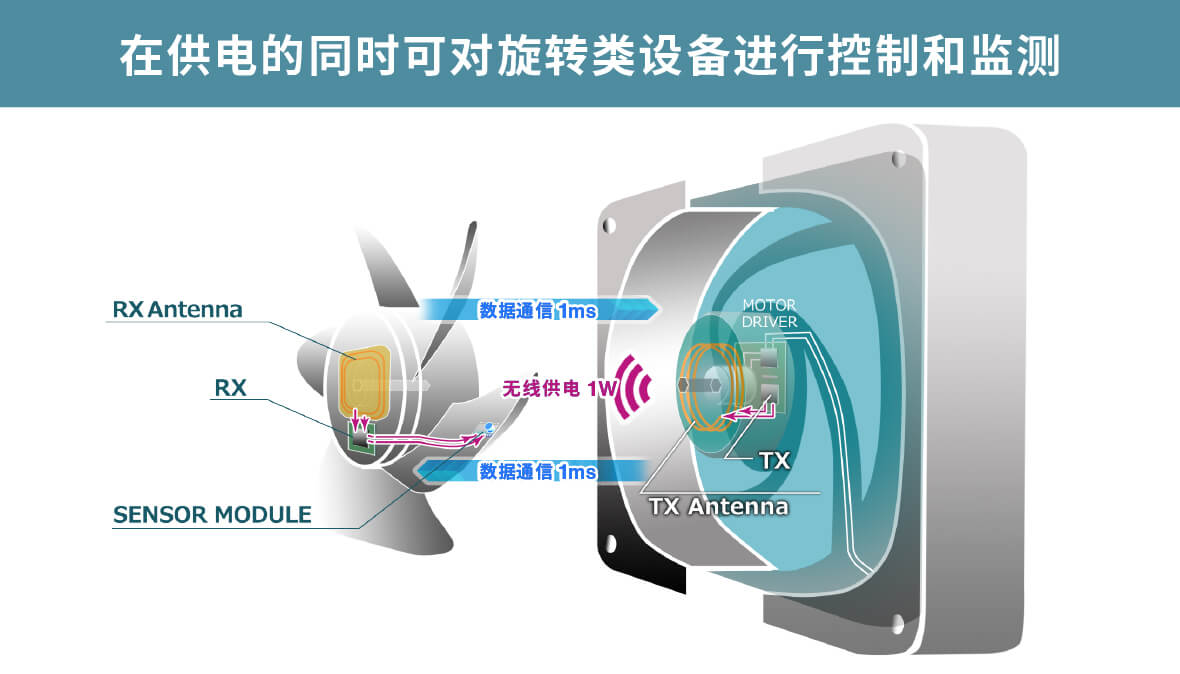

特点.3
供电和高速数据通信功能并用，可实现旋转类设备的控制和监测

能够与安装在旋转单元上的传感器进行通信并供电，而这是传统的有线系统无法实现的。

应用程序

电池容量200mAh以内的超小型设备、供电和高速数据通信功能并用的设备

规格

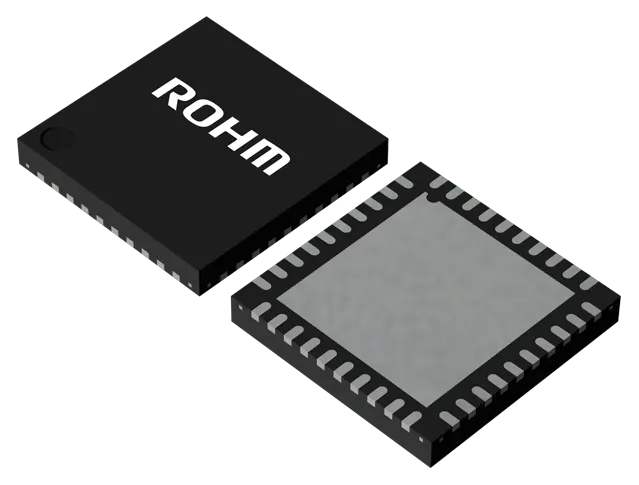

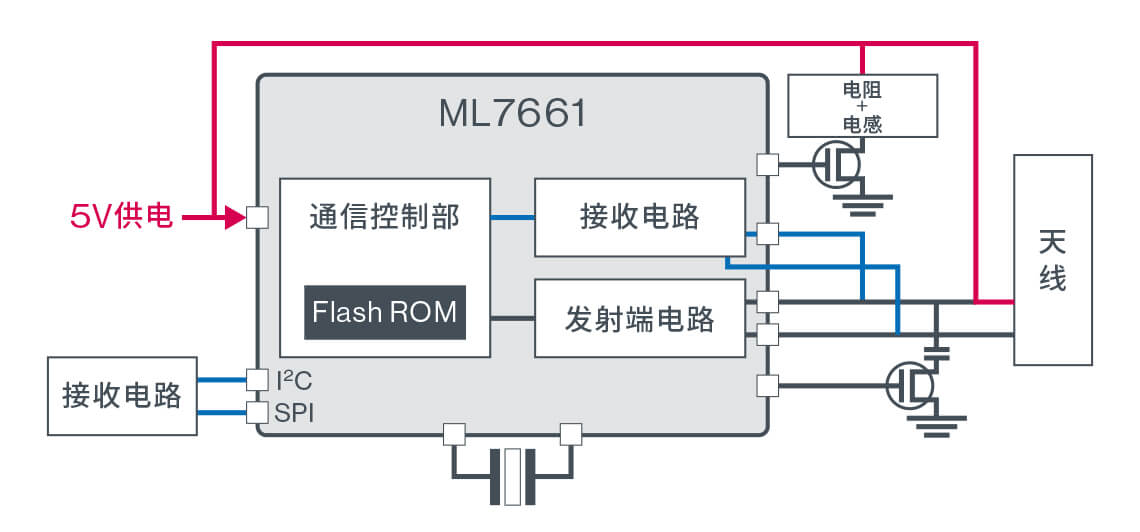

“ML7661”13.56MHz(NFC)发射端LSI

将输送电力所需的功能集成于1枚芯片

自动施行无线供电协议
可设置输送电力数值
可检测接收电端的元件去掉
可检测收发电力之间距离内的异物

项目	ML7661
Date Flash	496Byte
工作频段	13.56MHz
工作电压	5V
I/F	SPI × 1、I²C × 1、UART × 1
工作温度	-40°C to +85°C

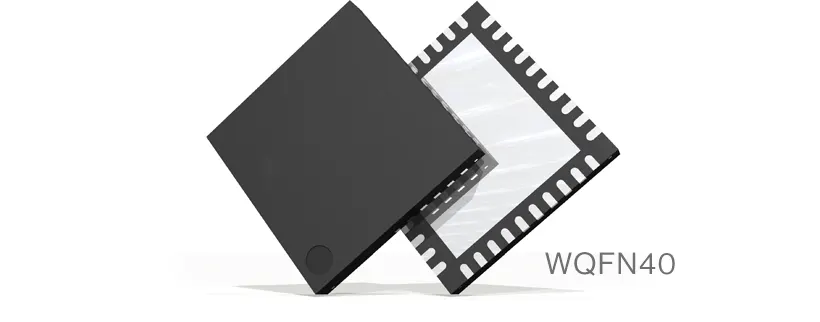

封装	P-WQFN40-0606-0.50 (6mm × 6mm 0.5mm pitch)

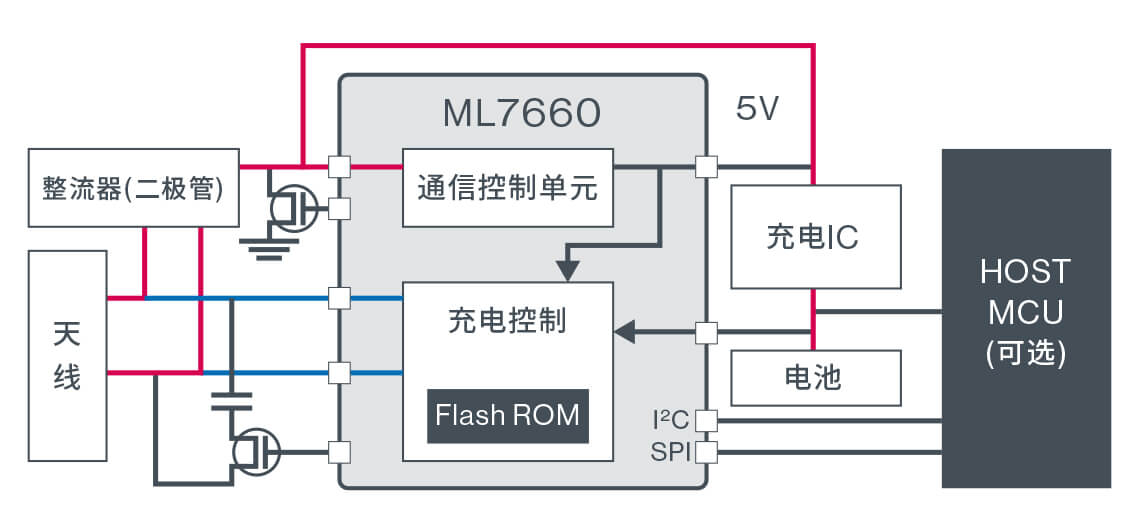

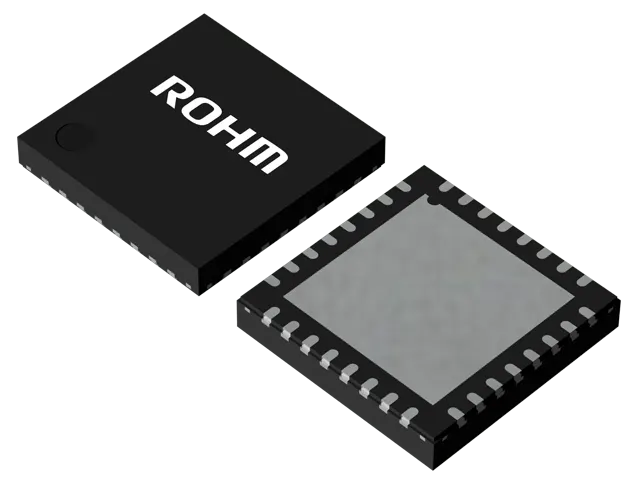

“ML7660”13.56MHｚ（NFC）接收端LSI

将接收电功能和Tag功能集成于1枚芯片

1W、供电效率50% 输出
自动施行无线供电协议
电流、电压、温度监控功能
NFC Forum Type3 TAG Function

项目	ML7660
Date Flash	496Byte
工作频段	13.56MHz
电源	由磁场产生
I/F	NFC Forum Type3 Tag v1.0 SPI × 1、I²C × 1、UART × 1
充电控制	接收电、整流
ADC (方式)	10bit (SA type)
工作温度	-40°C to +85°C

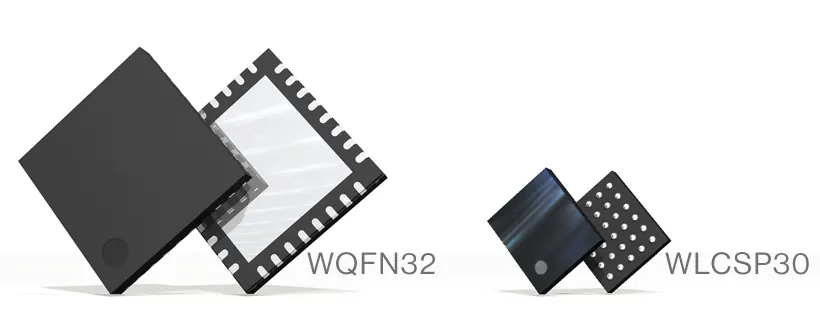

封装	WQFN32 (5mm × 5mm 0.5mm pitch) WLCSP30 (2.28mm × 2.61mm 0.4mm pitch)

评估

技术规格书

其他文档可以从产品内容下载。

接收电端LSI
ML7660

发射端LSI
ML7661
购买LSI

量产销售中
请通过下面的电子邮件方式联系购买。

购买咨询
