罗姆通过IC产品、分立式产品的组合,针对困扰众多客户的问题提供解决方案电路板。将系统级的评估结果、设计参数作为参考设计方案提供给客户,希望由此减少开发工时。
已通过CISPR25测试 适用于车载ADAS/Info-Display 8个系统电源树 参考设计
概要
本参考设计方案是面向车载集群系统和中央信息显示器等信息设备,以及ADAS的ECU开发的“电源树”解决方案电路板。将支持功能安全的电源系统集成于1块电路板,实现“电源树”的结构优化。即使在所有电源工作时,EMC性能也能达到CISPR25 Class5标准,通过分散配置高效率的DCDC,减少了各个元器件的发热。而且,具备自我诊断功能的2个电压监控IC可以监视整个系统的输出,助力提高功能安全水平。
特点
- 适用于车载信息娱乐系统/ADAS 8个系统电源树参考设计
- 无共模滤波器,符合EMC CISPR 25 class 5
- 为避开AM广播频段,所有的DC/DC转换器均以高于2.2MHz的开关频率工作
- 已实施热测试
- 有助于提高功能安全ASIL等级的8个系统电压监控
- 集成多个系统的电源树,并且更节省空间
规格

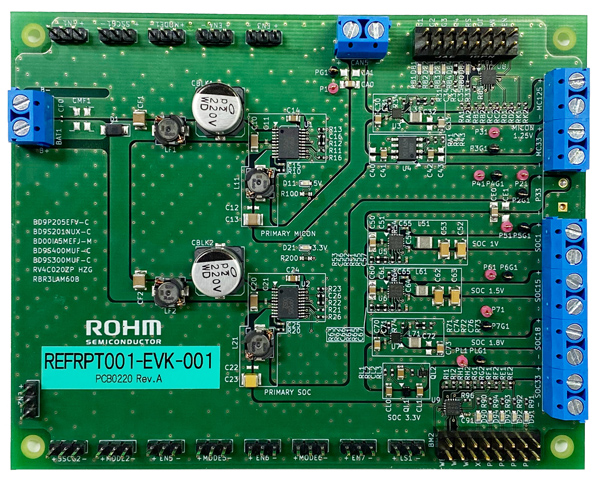

产品名 | REFRPT001-EVK-001 |
输入电压 | 9.0V ~ 16.0V |
输出系统 | 8个系统 |
输出电压 | 5.0V x2/3.3V x2/1.8V/1.5V/1.25V/1.0V |
EMC性能 | 符合CISPR 25 Class 5 |
尺寸 | 121.9mm x 96.5mm |
应用示例
◇ADAS的传感器、摄像头、雷达
◇车载信息娱乐系统、仪表盘、BCM(车身控制模块)
等汽车中要求小型、高效和高可靠性的应用
NEWS:
ROHM推出耐电池电压波动的车载一次DC/DC转换器“BD9P系列”
~兼具高速响应和高效率优势,有助于进一步降低应用产品的功耗~
型号 | 规格 | 在REFRPT001-EVK-001中的电源配置 | 设计指南 | 参考板购买 | ||
---|---|---|---|---|---|---|
Vin [V] | Vout [V] | Iout [A] | ||||
BD9P105EFV-C | 车载用 3.5V~40V输入 1A MOSFET内置型单通道同步整流降压 DC/DC转换器 | 9.0~16.0 | 5.0 | 1.0 | 设计指南 | 联系我们 |
BD9S201NUX-C | 车载用 2.7V~5.5V输入 2A MOSFET内置型单通道同步整流降压 DC/DC转换器 | (内部5.0V) | 1.25 | 1.25 | ||
BD00IA5MEFJ-M | 车载用 5.5V输入 0.8~4.5V输出电压可调 0.5A LDO | (内部5.0V) | 3.3 | 0.2 | ||
BD9P205EFV-C | 车载用 3.5V~40V输入 2A MOSFET内置型单通道同步整流降压 DC/DC转换器 | 9.0~16.0 | 3.3 | 2.0 | ||
BD9S400MUF-C | 车载用 2.7V~5.5V输入 4A MOSFET内置型单通道同步整流降压 DC/DC转换器 | (内部3.3V) | 1.0 | 1.5 | ||
BD9S300MUF-C | 车载用 2.7V~5.5V输入 3A MOSFET内置型单通道同步整流降压 DC/DC转换器 | (内部3.3V) | 1.5 | 1.0 | ||
BD9S201NUX-C | 车载用 2.7V~5.5V输入 2A MOSFET内置型单通道同步整流降压 DC/DC转换器 | (内部3.3V) | 1.8 | 0.5 | ||
RV4C020ZPHZG | 20V, 2A Pch MOSFET | (内部3.3V) | 3.3 | 0.15 | ||
RBR3LAM60BTF | 车载用 低VF 60V 3A SOD-128 肖特基势垒二极管 | 9.0~16.0 | - | - | ||
BD39040MUF-C | 车载用 4个系统 Power Good+WDT+RESET | (内部5.0V) | - | - | ||
BD39040MUF-C | 车载用 4个系统 Power Good+WDT+RESET | (内部3.3V) | - | - |
评估数据
设计参数
Design Models & Tools
Device Name | Package Name | SPICE model | Solution Simulator | Symbol & Footprint | 3D Model |
---|---|---|---|---|---|
BD9P105EFV-C | HTSSOP-B20 | available | available | available | available |
BD9P205EFV-C | HTSSOP-B20 | available | available | available | available |
BD9S201NUX-C | VSON008X2020 | available | available | available | available |
BD9S300MUF-C | VQFN16FV3030 | available | available | available | available |
BD9S400MUF-C | VQFN16FV3030 | available | available | available | available |
BD00IA5MEFJ-M | HTSOP-J8 | available | available | available | available |
BD39040MUF-C | VQFN16FV3030 | Contact us | Contact us | available | available |
RV4C020ZPHZG | DFN1616-6W | Contact us | Contact us | Contact us | available |
RBR3LAM60BTF | PMDTM | available | Contact us | Contact us | Contact us |
