920MHz频段是不容易引起与以往无线之间的电波干扰,功耗低,且可实现长距离数据通信的电波频段。与ZigBee、Bluetooth使用的2.4GHz相比,电波的迂回特性优异,即使在存在墙壁或障碍物的场所,也能确保稳定的通信。并且,已在美国、中国、韩国和澳大利亚等国使用,欧洲也在考虑使用。正成为全球通用的频段,预计今后市场前景越发广阔。

概要



Wi-SUN模块产品列表

Approved standards Wi-SUN
B Route
Wi-SUN B Route / HAN Wi-SUN B Route / Enhanced HAN Wi-SUN FAN
Part No. BP35A1 BP35C0 BP35C2 BP35C0-J11 BP35C1-J11-T01
(For evaluating )
BP35C2-J11-T01
(For evaluating )
BP35C5
Appearance

BP35A1

BP35C0

BP35C2

BP35C0-J11

BP35C1-J11-T01 (For evaluating )

BP35C2-J11-T01(For evaluating )

BP35C5

Evaluation Boards

BP35A1

BP35C0

-

BP359C0-J11-T01

-

-

-

Radio Law ARIB STD-T108 compliant ARIB STD-T108 compliant
FCC Part15 compliant
Antenna - - -
Connector Board to Board SMD
(Surface Mount Device)
USB SMD
(Surface Mount Device)
Board to Board USB SMD
(Surface Mount Device)
RF ML7396B
(Lapis)
ML7416
(Lapis)
ML7436N
(Lapis)
HOST I/F UART USB
(USB 2.0 compliant)
UART USB
(USB 2.0 compliant)
UART
Frequency 922.5 ~ 927.9MHz ARIB:922.5 ~ 927.9MHz
FCC:902 ~ 928MHz
Modulation Binary GFSK
Transmission
Speed
100kbps. ARIB: 50k, 100k,150k, 300k
FCC: 50k, 150k, 300k
Transmission power 20mW(13dBm) 20mW/10mW/1mW 20mW
Reception sensitivity -103dBm
(100kbps, BER<0.1%)
-95dBm
(150kbps, BER<0.1%)
Supply Voltage 2.7V~3.6V 2.6V~3.6V 4.5V~5.0V~5.5V 2.6V~3.6V(20mW/10mW)
1.8V~3.6V(1mW)
4.5V~5.0V~5.5V 2.6V~3.6V
Current consumption
(TYP)
46mA [TX 20mW]
30mA [RX]
9μA [Sleep]
45mA [TX 20mW]
25mA [RX]
4μA [Sleep]
48mA [TX 20mW]
30mA [RX]
6mA [Sleep]
47mA [TX 20mW]
42mA [TX 10mW]
24mA [TX 1mW]
27mA [RX]
4μA [Sleep]
47mA [TX 20mW]
42mA [TX 10mW]
24mA [TX 1mW]
27mA [RX]
4μA [Sleep]
50mA [TX 20mW]
32mA [RX]
6mA [Sleep]
40mA [TX 20mW]
20mA [RX]
OperatingTemp.(℃) -20 ~ +80 -30 ~ +85 -20 ~ +50 -30 ~ +85 -20 ~ +80 -20 ~ +50 -30 ~ +85
Size(mm) 33.5×22.0×3.9 15.0×19.0×2.6 21.4×49.7×8.5 15.0×19.0×2.6 33.5×22.0×3.9 21.4×49.7×8.5 15.0×19.0×2.6

支持Wi-SUN HAN的模块

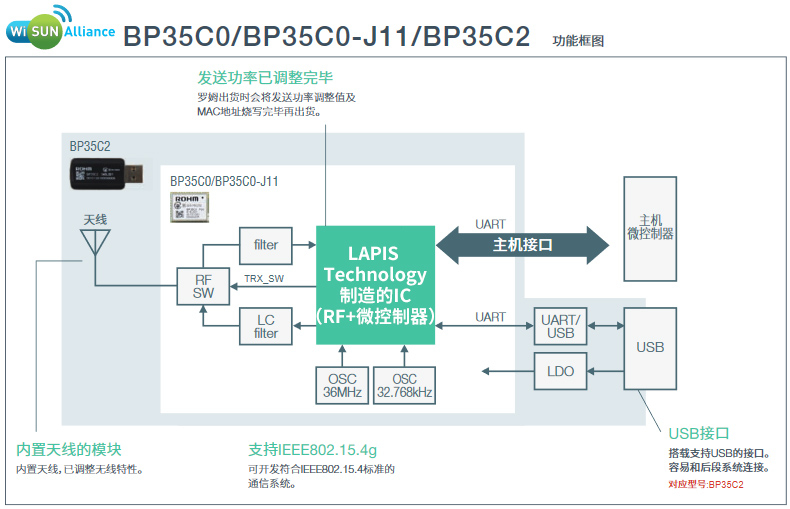

Wi SUN Alliance BP35C0/BP35C0-J11/BP35C2

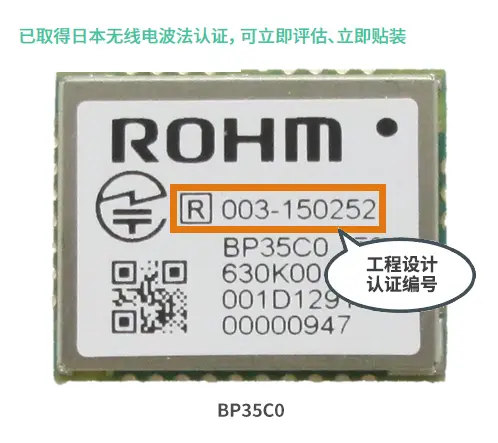

特点1 已取得日本无线电波法认证

罗姆的无线通信模块已通过日本无线电波法认证。内置天线,已完成无线特性调整,客户无需进行复杂的特性调整即可利用无线电波开始评估及开发。客户无需对设备进行无线电波法认。

可立即评估、立即贴装P

特点2 已取得Wi-SUN认证并被认定为CTBU

无线通信模块BP35A1/BP35C0/BP35C0-J11已取得Wi-SUN认证。USB加密狗BP35C2也通过了认证。
(Wi-SUN for ECHONET Lite Profile)
并且,本产品还被Wi-SUN联盟认定为CTBU“Certified Test BedUnit”,在Wi-SUN通信中发挥着基准器的作用。

registered as a CTBU

支持Wi-SUN FAN的模块

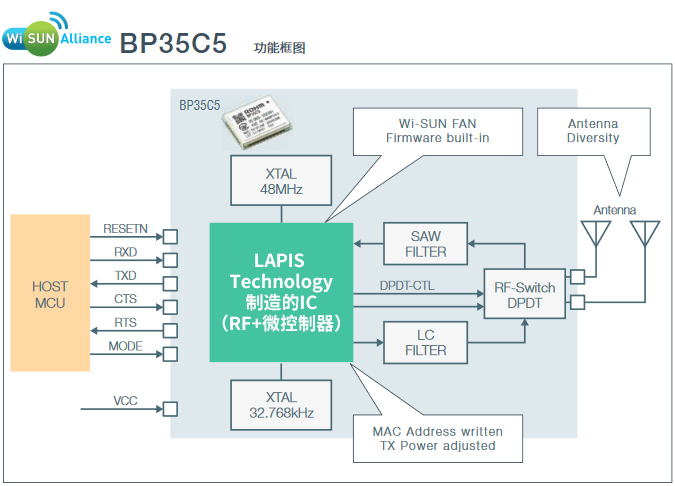

Wi-SUN FAN Compatible Module

特点1 支持多跳网络

采用以RFC6550为主的RPL贴装,支持最多20跳的多跳通信(中继功能),网络为网格型,可进行双向通信。因此,在因新建大厦或其他环境变化而发生通信故障时,可以通过自动优化跳跃路径,实现高度可靠的通信。
若作为母机的网关的MCU安装了面向大规模系统的FAN堆栈,中继机之间最多为20hop,1台中继机最多可连接64台终端,最多同时连接1,000台。
“BP35C5”在内置存储器中安装了Wi-SUN FAN用堆栈,无需外部MCU也可在网关上最多连接16台,简单构建小规模系统。

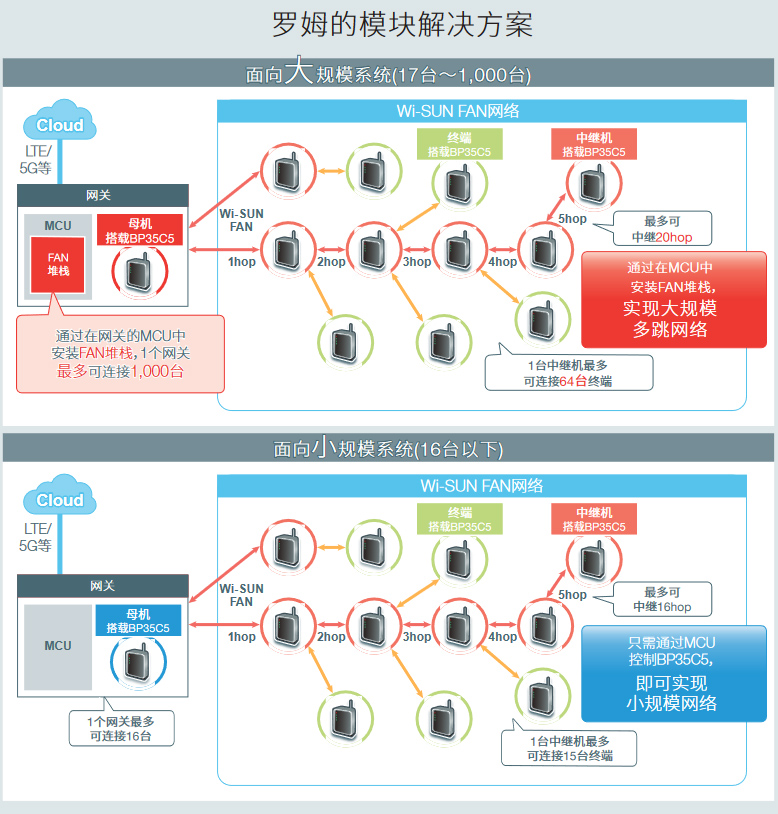

ROHM Module Solutions

特点2 支持信道跳频

使用计划信道切换功能,可以在通信流量增加的情况下抑制相互干扰。在构建能够耐受无线电干扰和噪声等的强健系统的同时,还能进行隐匿性较高的通信。
根据日本无线电法,使用1个信道时的发送时间仅限6分钟/小 时 ,但是通过跳频使用多个信道,可使限制放宽到12分钟/小时。

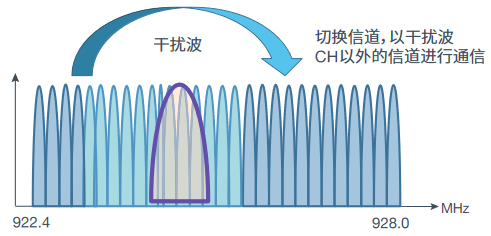

Supports channel hopping

特点3 支持高数据传输率

Wi-SUN FAN支持的数据传输率为50kbps、150kbps。 “BP35C5”还支持300kbps。
提高数据传输率可以高速传输数据,从而缩短无线电发送时间,降低功耗并抑制通信流量增加所导致的相互干扰。

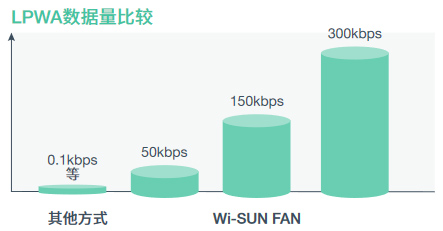

Enables high data rates

特点4 已取得Wi-SUN FAN认证

BP35C5是已取得Wi-SUN FAN认证的模块。用户无需申请Wi-SUN FAN认证,即可开发支持Wi-SUN FAN的模块嵌入式商品。
(仅Wi-SUN联盟成员可使用Wi-SUN认证标志)
而且通过了日本、美国的无线电认证。

Wi-SUN FAN certified

马上就可以用的评估板

组合 No. 使用的主机
CPU I/F
Wi-SUN模块 适配板 I/F 板
1 UART BP35A1 BP35A7A BP359C
2 BP35C0-T01 - BP359C
3 BP35C0-J11-T01 - BP359C
4 BP35C1-J11-T01 BP35A7A BP359C
5 BP35C5-T01 - BP359C
6 USB BP35C2-J11-T01 - -

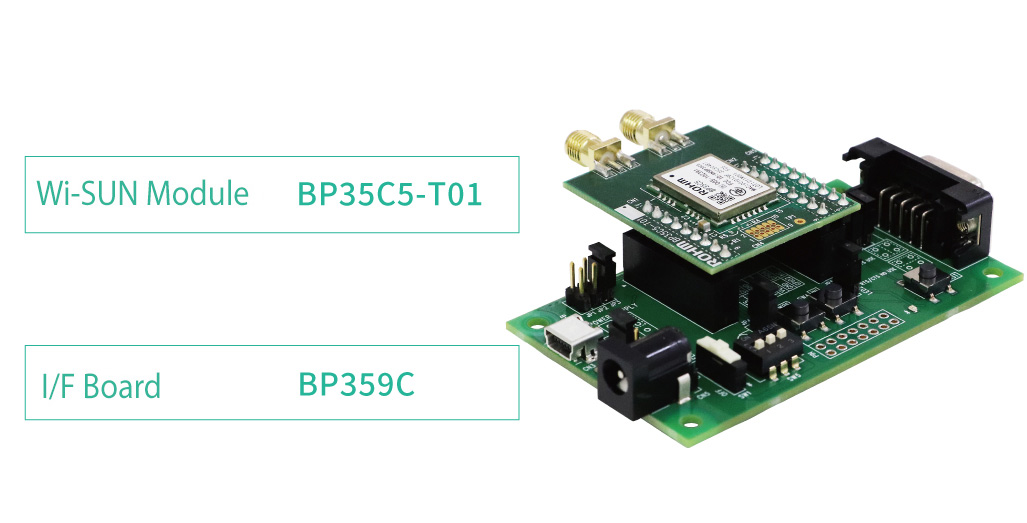

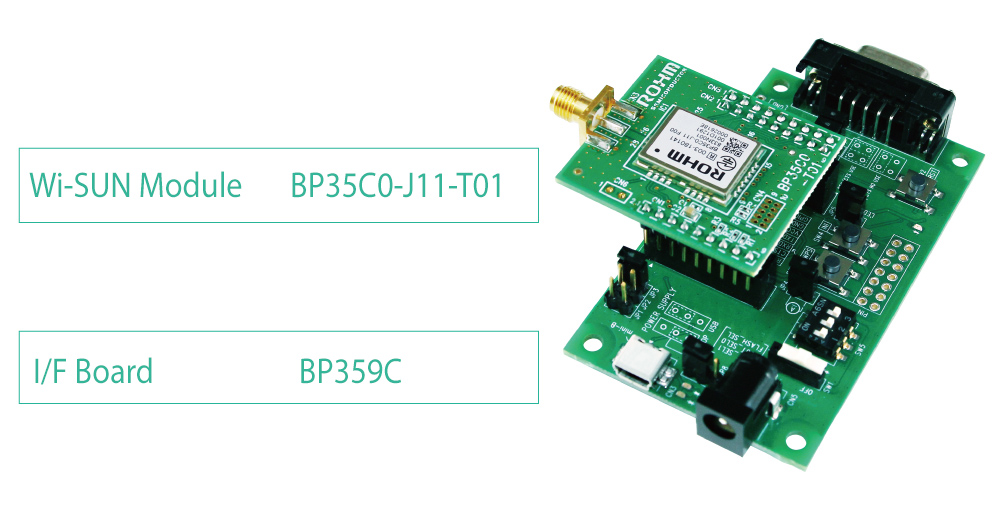

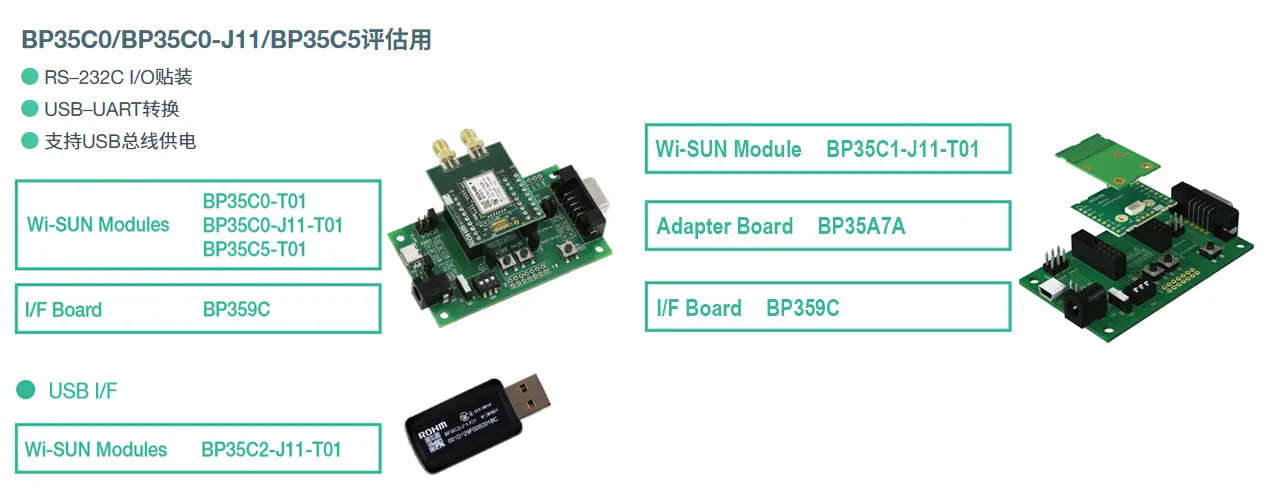

For evaluating the BP35C0/BP35C0-J11/BP35C5
For evaluating BP35A1
