ROHM发售面向小而薄物联网设备的超高效电池管理解决方案评估板
~采用Nano Energy™技术的电源IC有助于使用新型二次电池的物联网设备长时间工作~



全球知名半导体制造商ROHM(总部位于日本京都市)面向日益发展的物联网领域,开发出一款可轻松评估超高效电池管理解决方案(适用于各种可穿戴设备、电子货架标签、智能卡等小型物联网设备)的评估板“REFLVBMS001-EVK-001”,并已开始在电商平台销售。

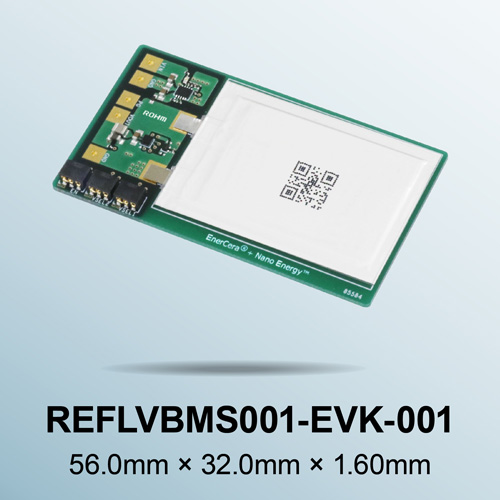

REFLVBMS001-EVK-001

近年来,包括移动设备、可穿戴设备和工业物联网设备在内,电池驱动的电子设备已经无处不在。对于这些应用中搭载的元器件来说,为了提高它们的设计灵活性和性能,要求其更小更薄;另外为了提高它们的便利性,要求电池具有更大容量并更大程度地降低功耗。ROHM开发出各种低功耗模拟IC,其中包括采用超低静态电流技术“Nano Energy™”的电源IC和支持各种二次电池的充电控制IC。通过提供有针对性的出色电源解决方案,有助于实现电池驱动应用产品的长时间工作。此次,融合这些技术优势开发出可以评估小而薄的物联网设备用的超高效电池管理解决方案的评估板,并已开始销售。

REFLVBMS001-EVK-001”评估板上安装有采用ROHM超低静态电流技术“Nano Energy™”的电源IC和复位IC、支持新型低电压二次电池的充电控制IC、日本碍子株式会社的薄型大容量锂离子二次电池“EnerCera®”。电路非常适用于小型物联网设备,其中,180nA超低静态电流的电源IC可以更大程度地降低应用中电源部分的功耗,同时,支持更宽充电电压范围的充电控制IC可对充电、监控和放电进行控制。使用这款评估板,可轻松评估包含薄型二次电池在内所有安装元器件厚度实现仅0.60mm以下的超薄超高效电池管理解决方案。

本评估板已于2021年11月开始电商销售,从Ameya360、Sekorm、Oneyac等电商平台均可购买。

今后,ROHM将继续开发包括电源IC在内的各种节能型高性能模拟IC,并通过提供出色的电源解决方案,为众多应用产品的进一步节能贡献力量。

超高效电池管理解决方案及其评估板

<超高效电池管理解决方案及其评估板详情>

在本解决方案中,搭载超低静态电流技术“Nano Energy™”的电源IC可以更大程度地降低应用产品电源部分的功耗,同时,支持各种二次电池的充电控制IC可为各种二次电池提供相匹配的充电。

本评估板“REFLVBMS001-EVK-001”使用了厚度为0.45mm、电池容量为27mAh的二次电池“EnerCera® EC382704P-C”,由搭载了“Nano Energy™”技术的待机静态电流180nA的超低功耗IC“BD70522GUL”作为高效电源,由支持2.0V~4.7V充电电压的充电控制IC“BD71631QWZ”负责适合电池的充电、监控和放电控制,这些器件共同构成蓄电单元。包括用来检测异常电压的复位IC“BD5230NVX-2C”在内,待机时的静态电流非常低,不仅可以为应用产品提供毫无浪费的电源功能,与普通的解决方案相比,还能将应用产品的待机时间延长60倍以上。本评估板可以轻松评估这种解决方案。此外,所有安装元器件的厚度都在0.60mm以下,加上PCB板的厚度也仅有1.60mm的超薄厚度,因此还可以作为参考设计直接装入卡片型物联网设备(智能卡)中。

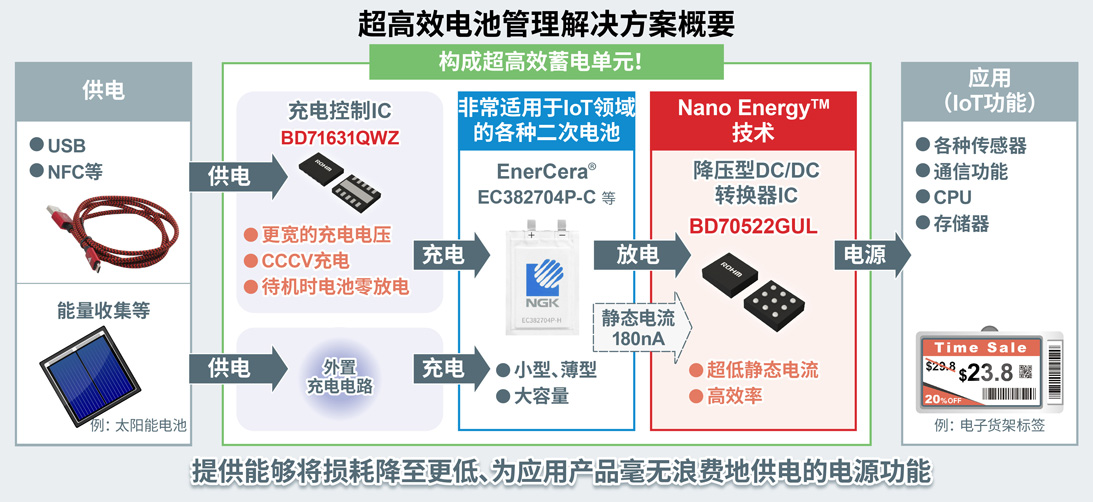

超高效电池管理解决方案概要

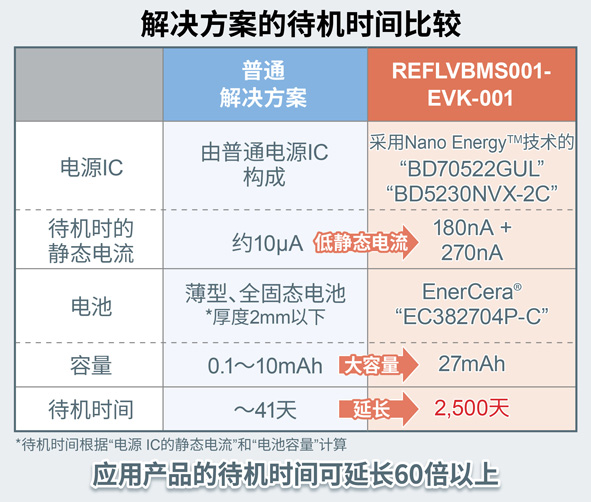

解决方案的待机时间比较

●应用示例

- 智能手表和无钥匙进入系统等可穿戴设备
- 电子货架标签、智能卡、智能仪表、报警器等工业用小型物联网设备等,
非常适用于需要更小更薄尺寸和更长电池寿命的各种物联网设备。

<销售信息>

起售时间:
2021年11月开始
电商平台:
Ameya360、Sekorm、Oneyac等

一枚起售:

销售产品:

产品类别产品名称功能简介尺寸(长×宽×厚)(mm)
Newicon
超高效电池管理
解决方案评估板
REFLVBMS001-EVK-001安装有
EnerCera® “EC382704P-C”和
以下三种模拟IC的评估板
56.0×32.0×1.601.60mm的超薄PCB板
 采用Nano Energy™技术的
降压型DC/DC转换器IC
BD70522GUL待机时的静态电流 : 180nA
电源电压范围 : 2.5V ~ 5.5V
输出电压范围 : 1.2V ~ 3.3V
最大输出电流 : 500mA
1.76×1.56×0.57
采用Nano Energy™技术的复位ICBD5230NVX-2C待机时的静态电流 : 270nA
检测电压 : 3.0V
1.00×1.00×0.60
支持新型二次电池的
低电压充电控制IC
BD71631QWZ电源电压范围 : 2.9V ~ 5.5V
充电电压范围 : 2.0V ~ 4.7V
充电方式 : CCCV充电
待机时电池放电电流 : 0µA
1.80×2.40×0.40

*ROHM不单独销售日本碍子株式会社的“EnerCera®”。
购买评估板时,请确认销售地区 ;使用评估板之前,请仔细阅读使用说明书,尤其是其中的“注意事项”。

*如欲了解更多日本碍子株式会社的“EnerCera®”相关信息,
请参阅:https://www.ngk-insulators.com/cn/product/enercera.html

<超高效电池管理解决方案的核心“Nano Energy™”技术详情>

Nano Energy™是以物联网领域的关键词“纽扣电池十年驱动”为目标,在ROHM的垂直统合型生产体制下,凝聚“电路设计”、“布局”和“工艺”三大先进模拟技术优势而实现的超低静态电流技术。

Nano

搭载了该技术的降压型DC/DC转换器IC“BD70522GUL”,待机时的静态电流低至180nA(n为10的9次方),使应用产品待机时的电池驱动时间达普通产品的1.4倍,有助于可穿戴设备和物联网设备等由电池或小型电池供电的电子设备长时间工作。如欲了解更多信息,请访问:https://www.rohm.com.cn/support/nano

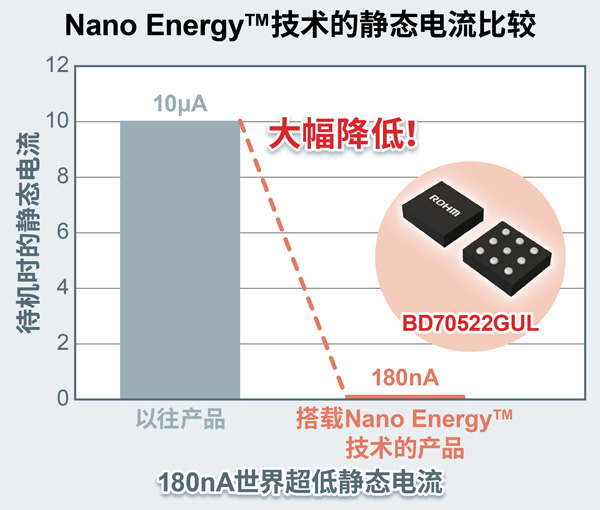

Nano Energy技术的静态电流比较

*Nano Energy™是ROHM Co.,Ltd.的商标或注册商标。
*EnerCera®是日本碍子株式会社(NGK INSULATORS, LTD.)的注册商标。
