ROHM开发出LiDAR用75W高输出功率激光二极管“RLD90QZW3”
~通过业界超窄线宽实现高密度发光,有助于LiDAR应用产品支持长距离并实现更高精度~



2021年7月27日

全球知名半导体制造商ROHM(总部位于日本京都市)开发出一款高输出功率半导体激光二极管“RLD90QZW3”,非常适用于搭载测距和空间识别用LiDAR*1的工业设备领域的AGV*2(无人搬运车)和服务机器人、消费电子设备领域的扫地机器人等应用。

RLD90QZW3

近年来,在扫地机器人、AGV和自动驾驶汽车等需要自动化工作的广泛应用中,可以准确测量距离和识别空间的LiDAR日益普及。在这种背景下,为了“更远”、“更准确”以及“更低功耗”地检测到信息,对提高作为光源的激光二极管的性能提出了更高要求。

ROHM已经拥有实现了更窄的激光线宽的自有专利技术,有助于LiDAR支持更远的距离并实现更高的精度。25W高输出功率激光二极管“RLD90QZW5”从2019年开始量产,在以消费电子设备领域为主的应用中越来越多地被采用。此次,为了将应用扩展到市场日益增长的工业设备领域,ROHM开发出75W高输出功率的激光二极管“RLD90QZW3”。

RLD90QZW3”是一款红外75W高输出功率激光二极管,针对利用3D ToF系统*3进行测距和空间识别的LiDAR而开发。利用ROHM自有的元器件开发技术,在业界同等输出功率激光二极管中实现了225µm的超窄线宽。与线宽290µm的普通产品相比,线宽缩窄22%,实现了高光束性能。同时,通过使发光强度更均匀,并利用激光波长较低的温度依存性,可稳定发挥高性能,因此有助于LiDAR在各种环境下实现长距离应用和更高精度。此外,与窄线宽存在此消彼长关系的光电转换效率,也达到了与普通产品同等的21%(正向电流24A、75W输出时),因此在采用本产品时无需担心功耗会增加。

除此之外,为支持新产品快速引入市场,在ROHM官网上还免费提供评估和导入新产品所需的丰富设计数据,其中包括含有驱动电路设计方法的应用指南、电路仿真和光学仿真用的模型等。

新产品于2021年6月开始出售样品(样品价格6,000日元/个:不含税),计划于2021年10月开始暂以月产20万个的规模投入量产。新产品在电商平台Ameya360Sekorm上也已开售。

目前,ROHM正在开发具有120W高输出功率和车载级(符合AEC-Q102标准)激光二极管产品。未来,ROHM将继续为包括汽车领域在内的安全、便捷的LiDAR应用产品的开发贡献力量。

RLD90QZW3

<新产品特点>

1.实现225µm业界超窄线宽,有助于支持长距离应用并实现更高精度

新产品“RLD90QZW3”利用ROHM激光二极管元器件开发相关的专利技术,作为LiDAR用的75W高输出功率激光二极管,实现了225μm的业界超窄线宽。通过高密度发光实现了高光束性能。此外,除了在整个线宽范围成功地使发光强度更均匀外,激光波长的温度依存性低至0.15nm/℃,不易受温度变化的影响,因此可稳定地发挥其性能。

与同等输出功率、线宽290µm、温度依存性0.25nm/℃的普通产品相比,线宽缩窄22%,激光波长的温度依存性也可降低40%,因此可支持LiDAR的长距离应用;而在测量距离相等的情况下,有助于实现更高精度。

RLD90QZW3

2.具有出色的光电转换效率(PCE),采用本产品时无需担心功耗增加

新产品采用专利技术,在同等输出功率的产品中,不仅实现了业界超窄的线宽,而且,在与线宽存在此消彼长关系的光电转换效率方面,也实现了与普通产品同等的21%的效率(正向电流24A、75W输出时)。因此,在采用时无需担心功耗增加。

3.提供丰富的文档和设计数据,大力支持市场引入

为了加快本系列产品的市场引入,在ROHM官网上还免费提供评估和导入本系列新产品所需的丰富设计数据,其中包括含有驱动电路设计方法的应用指南、电路板开发用的数据和仿真用的模型(SPICE模型、Ray数据)等。
如欲了解更多信息,请访问RLD90QZW3产品页面:https://www.rohm.com.cn/products/laser-diodes/high-power-lasers/rld90qzw3-product

参考设计 : Single Channel LiDAR (REFLD001)
单通道 LiDAR 演示板,可让您使用 LiDAR ToF 范围技术检查高速光学前端的运行情况。 测量距离可达 50m。LiDAR ToF架构可应用于汽车以及消费和工业机械领域。

<LiDAR用高输出功率激光二极管产品阵容>

产品名称封装尺寸绝对最大额定值(Tc=25℃)电器光学特性(Tc=25℃)
IF
[A]
PO
[W]
VR
[V]
脉冲宽度
[ns]
工作温度
范围[℃]
IF条件
[A]
PO
[W]
VF
[V]
峰值波长
[nm]
线宽
[µm]
RLD90QZW5φ5.6mm CAN925250-40

+85
9251490570
Newicon
RLD90QZW3
3090277516225

RLD90QZW8
50145342120270

☆ : 开发中产品,规格可能会有更改。

<ROHM在传感器光源领域的行动>

RLD90QZW3

一直以来,ROHM致力于开发并供应包括LED在内的FP激光二极管和VCSEL*4产品,最近此类产品在扫地机器人和监控摄像头等领域的ToF传感器光源等应用中日益普及。
同时,利用在推出各种产品过程中积累的光学元器件的开发经验和技术,持续推进旨在更大程度地发挥出元器件的性能并进一步提高输出功率的研发。
ROHM还通过元器件的开发及其在模块中的应用,开发出众多各具优势的传感器光源产品,为提高距离测量和空间识别系统的精度做出了贡献。

<电商销售信息>

起售时间: 2021年7月起

电商平台: Ameya360SekormOneyacMouser

销售产品名称:RLD90QZW3-00A

  • 1枚起售
  • SEKORM
  • ONEYAC
    MOUSER

<术语解说>

*1) LiDAR(激光探测与测距)
Light Detection and Ranging的缩写,由ToF系统(光源和ToF传感器或图像传感器等)等组成,用来感测周围情况的一种应用。
LiDAR
*2) AGV
Automated Guided Vehicle的缩写。一种常用于工业应用的自动驾驶车辆,是一种无需人工驾驶操作也可自动行驶的搬运车。

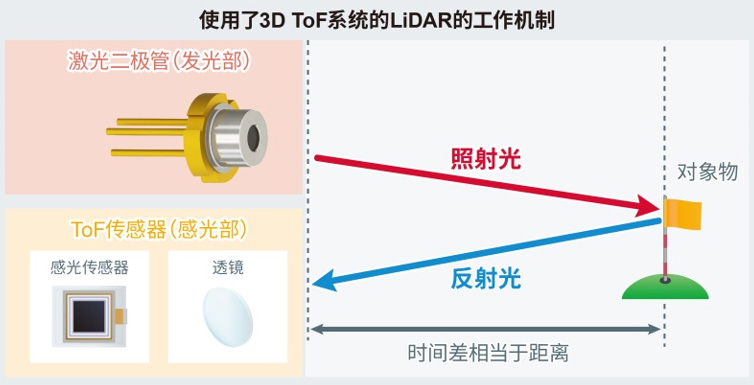

*3) 3D ToF系统
ToF是“Time of Flight”的缩写,是一种通过测量作为光源的光的飞行时间来计算距离并感测空间的手法。ToF系统即使用了该手法的3D(三维)空间识别和测距系统。
*4) VCSEL
Vertical Cavity Surface Emitting Laser(垂直腔面发射激光器)的缩写。以往多用于通信领域,近年来也被用于感应系统发光单元的光源。
