产品阵容中新增具有丰富故障安全(Fail Safe)功能的支持车载应用的高可靠性产品 语音合成LSI 系列

LAPIS Technology

产品阵容中新增具有丰富故障安全(Fail Safe)功能的支持车载应用的高可靠性产品

语音合成LSI 系列

支持车载应用的语音合成LSI "ML22530" 的视频  支持人与车之间的有声交流,实现"安心"、"安全"、"舒适"的驾驶环境

简介语音合成LSI“ ML22530系列”

简介语音合成LSI“ ML22530系列”

07:17
简介语音合成LSI“ ML22530系列”

简介语音合成LSI“ ML22530系列”

07:17

蓝碧石科技的语音合成LSI 四大亮点!  " 很简单"、" 高音质"、" 多功能"、 " 省空间" ,
可以在客户设备上立即实现高音质语音解决方案。

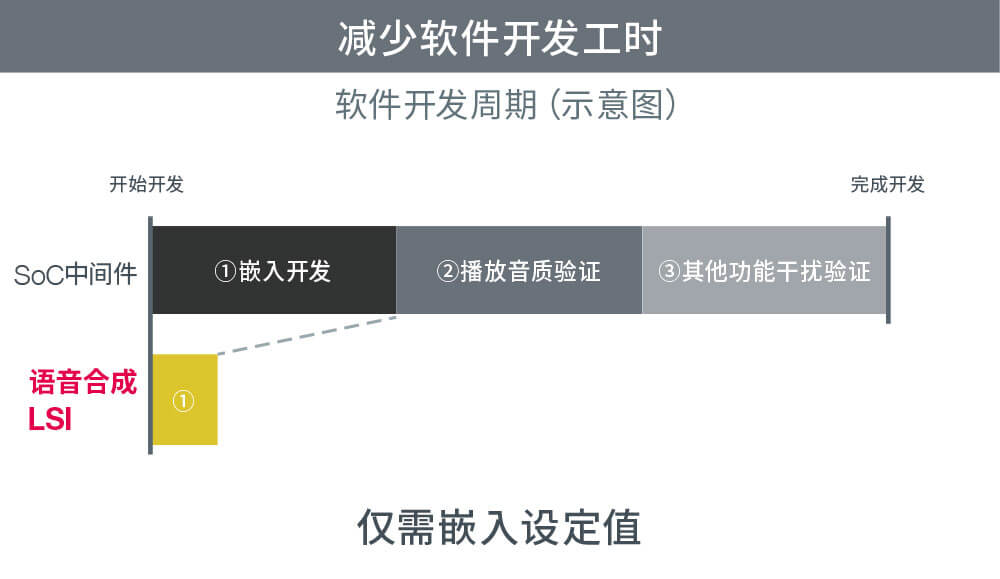

蓝碧石科技的语音合成LSI 很简单

  • 仅需从微控制器发送简单的命令即可轻松输出语音。

蓝碧石科技的语音合成LSI  多功能

  • 内置与声音相关的丰富功能。车载用产品内置播放音异常检测等故障安全(Fail Safe)功能。
  • 内置多路音频同时发声功能。
  • 内置编辑ROM功能等。


蓝碧石科技的语音合成LSI 高音质

  • 采样频率高达48kHz(中间件通常为8kHz~12kHz)。
  • 内置高性能DAC和滤波器。

蓝碧石科技的语音合成LSI  省空间

  • 从语音合成引擎到扬声器放大器等器件均已内置,几乎无需外置器件。
  • 通过减少元器件数量,可降低故障率。

"创建语音"的事,交给蓝碧石科技!  蓝碧石科技的语音合成解决方案,
提供" 录音和制作旋律"、" 声音编辑"、" 数据写入和发货"的一站式服务。
即使不创建语音,也可 从丰富的音频资源库中选择
助力客户轻松"发声"!

客户的工作

STEP 1   根据用途和ROM容量选择LSI

  • 根据用途、播放时间、所需功能等需求选择LSI


STEP 2   制作短语清单




蓝碧石科技和/或客户的工作

STEP 3   创建初始语音

  • 在录音室录音,制作旋律和效果音,从音频库中选择


STEP 4   语音分析和编辑

  • 语音切割、音量调节、拼接、均衡


STEP 5   语音数据完成、ROM写入、发货



高可靠性,工作温度-40°C~+105°C, 支持车载应用  通过 "获得AEC-Q100 Grade 2认证的产品和满足同等标准要求的产品"
以及"在获得IATF 16949认证的工厂生产",
支持在严苛环境下的车载应用

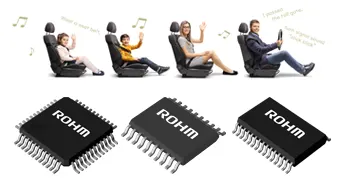

符合AEC-Q100标准的产品,
支持车载应用

蓝碧石科技为车载应用提供已通过AEC-Q100认证的产品和符合该标准要求的产品。
AEC-Q100是衡量车载集成电路(IC)可靠性的行业标准,在欧美被作为汽车电子产品的标准广泛采用。
AEC-Q100根据IC的工作温度范围规定了不同的等级(Grade),蓝碧石科技的车载语音合成LSI属于-40°C~+105°C的"Grade 2"。

AEC-Q100测试项目

  • 环境应力测试
  • 加速寿命测试
  • 封装组装完整性测试
  • 晶圆制程可靠性测试
  • 电气特性验证测试
  • 腔体封装完整性测试 等

在获得汽车行业新版质量管理体系
IATF 16949认证的工厂生产

蓝碧石科技的语音合成LSI是在获得IATF 16949认证的工厂生产的。
IATF(International Automotive Task Force)16949是取代ISO/TS 16949的汽车行业新质量管理体系。
通过在获得IATF 16949认证的工厂生产,可稳定供应更优质的产品。

所有生产基地均获得IATF 16949认证

特点与功能  支持车载应用的产品,内置丰富的故障安全(Fail Safe)功能,
可监控LSI的各种异常情况,进一步提高车载应用的安全性

特点和功能 1内置扬声器放大器,可保证在+105°C条件下正常工作

内置扬声器放大器,可保证在+105℃条件下正常工作

车载语音合成LSI系列支持‒40-+105°C的工作温度范围。包括内置存储器和扬声器放大器在内均可保证在+105°C条件下正常工作,因此可以放心地用于车载应用。

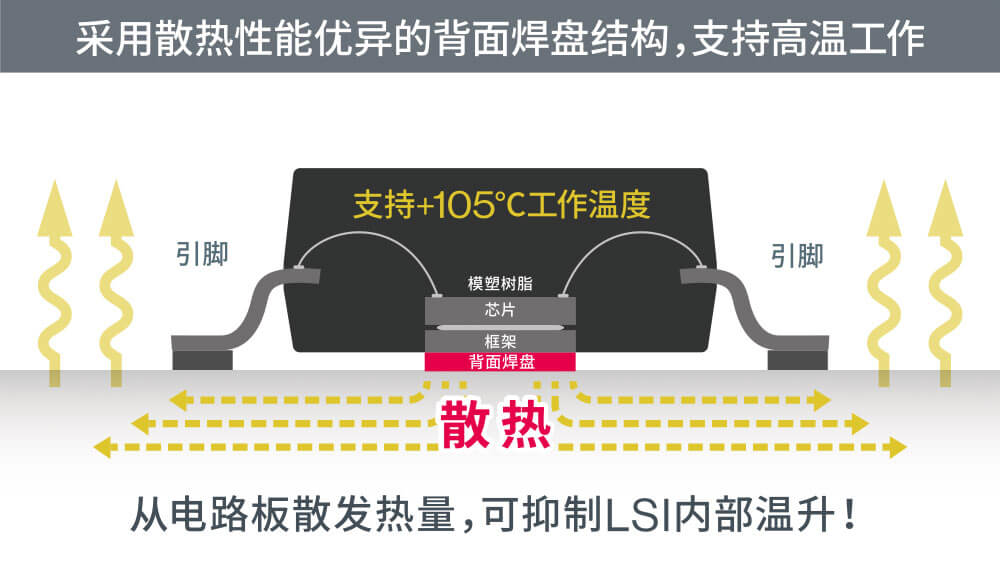

通过采用在封装背面裸露焊盘、可通过电路板散热的结构,抑制了包括扬声器放大器在内的LSI内部温升,从而可保证在+105°C环境温度下正常工作。

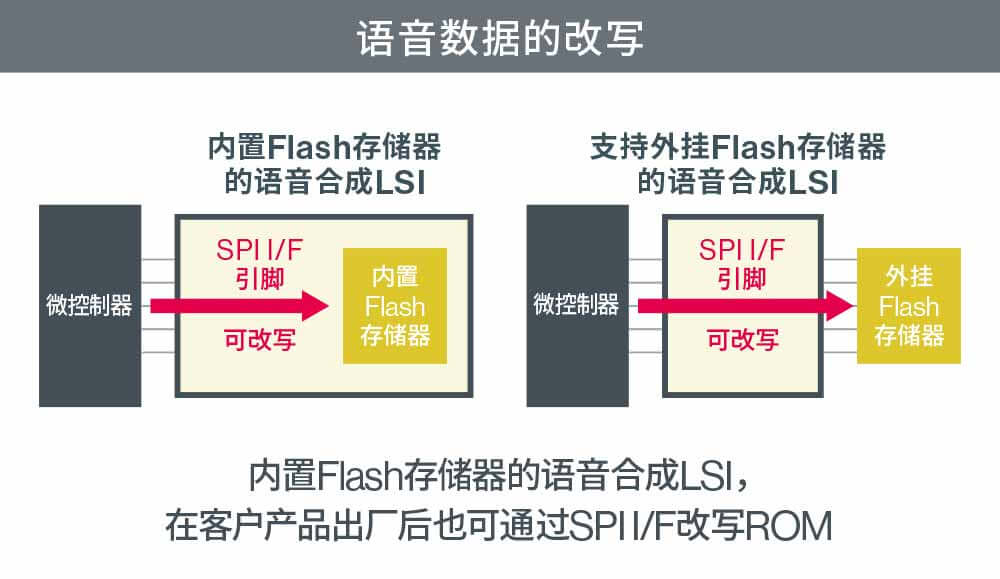

特点和功能 2即使在客户的产品出厂后,也可改写语音数据

即使在客户的产品出厂后,也可改写语音数据

"内置Flash存储器的产品"和"支持外置Flash存储器的产品"可以通过微控制器的SPI I/F来改写语音数据。
即使在客户的产品出厂后,也可以在使用现场改写语音数据。

特点和功能 3内置丰富的故障安全(Fail Safe)功能

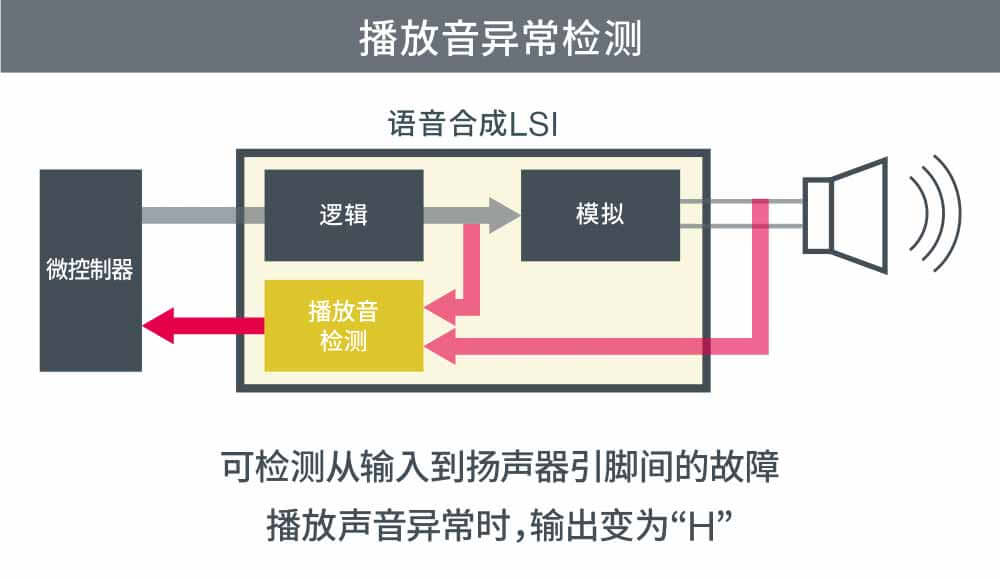

播放音异常检测

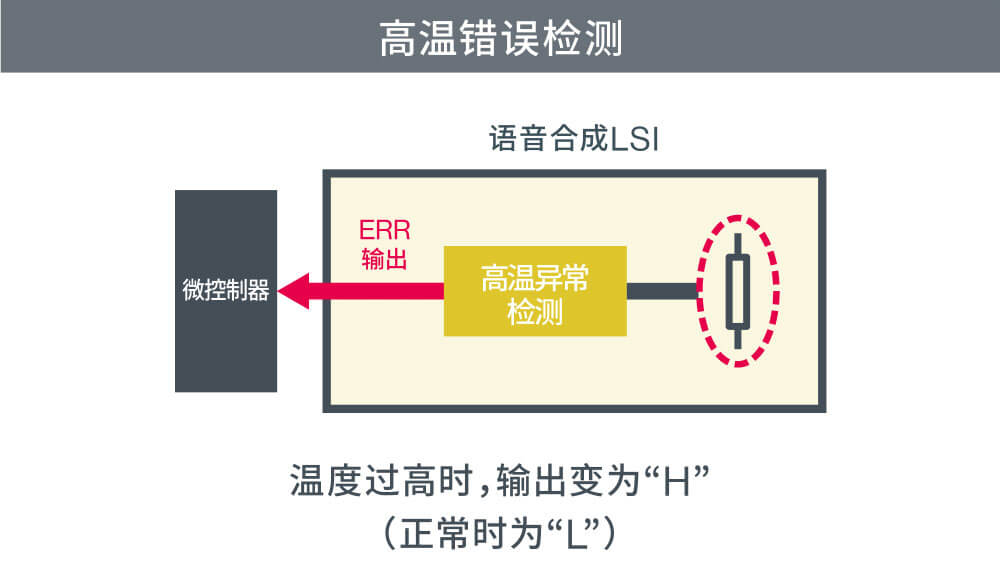

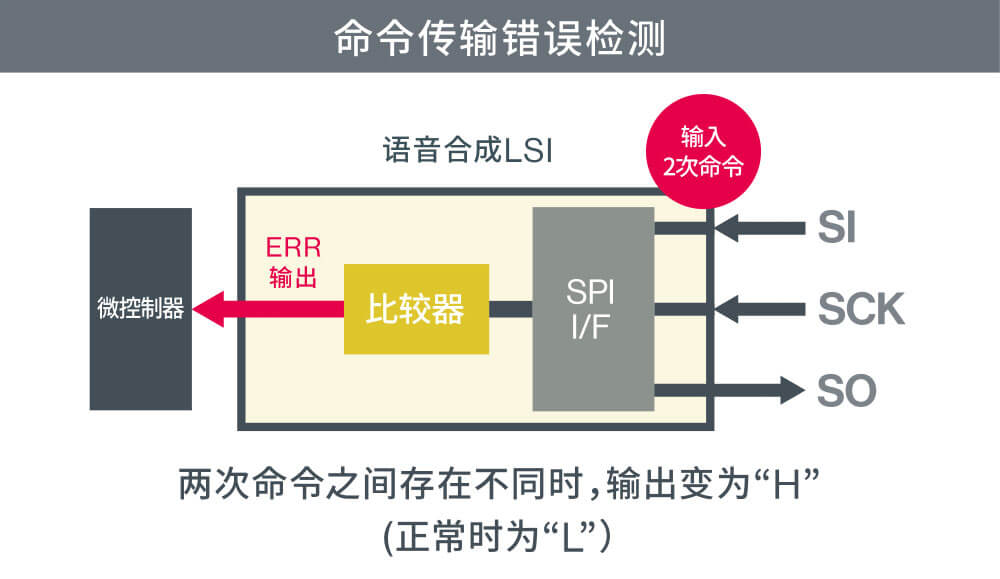

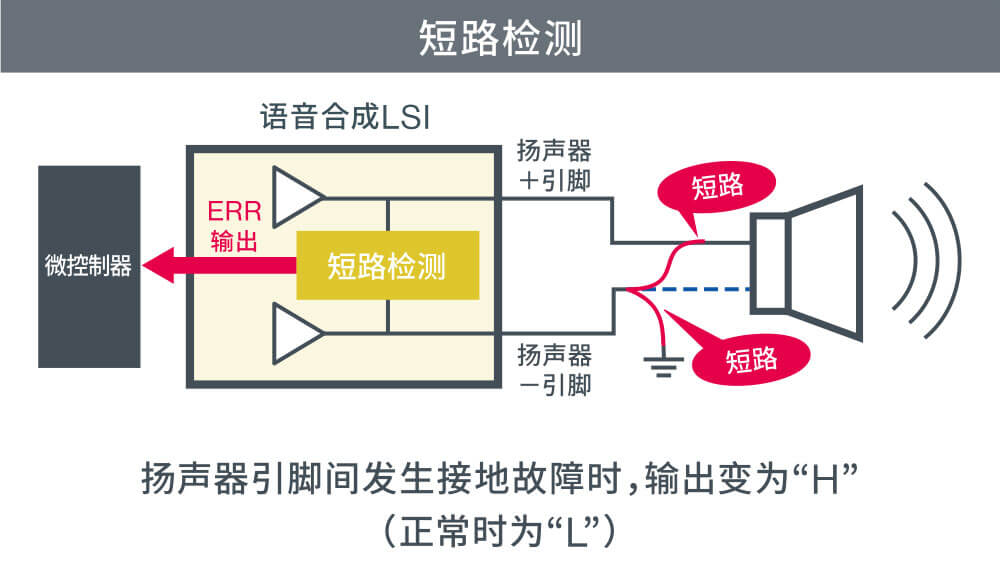

内置"播放音异常检测"、"扬声器引脚短路检测"、"高温异常检测"以及"命令传输错误检测"等丰富的故障安全功能,可以监测LSI的各种异常情况。

LSI产品阵容

各系列的存储器容量、类型和播放时间比较

  • ROM容量(bit)
  •
  • 0.692M
  • 2M
  • 4M
  • 6M
  • 8M
  • 16M
  • 32M
  •
  • 128M
用于车载应用
  • Flash : ML2253x 系列 [可通过CPU命令I/F(SPI时)改写]
  • Flash : ML2257x 系列
  • Flash : ML223xx 系列
  • MaskROM : ML2253x 系列
  • 外置存储器 : ML2257x 系列 [可通过CPU命令I/F(SPI时)改写]
  • 外置存储器 : ML2257x 系列

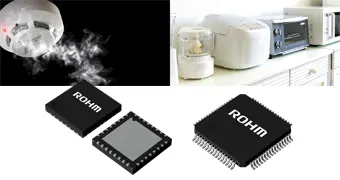

用于工业和消费电子设备

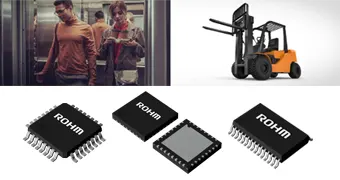

长时间播放
  • Flash : ML226xx 系列[可通过CPU命令I/F(SPI时)改写]
  • P2ROM : ML228xx 系列
  • P2ROM : ML227xx 系列

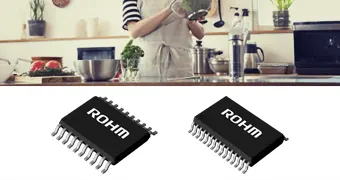

短时间播放
  • Flash : ML2256x 系列
  • Flash : ML223xx 系列
  • MaskROM : ML2256x 系列

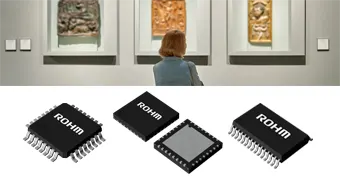

支持外置存储器
  • 外置存储器 : ML226xx 系列 [可通过CPU命令I/F(SPI时)改写]
  • 外置存储器 : ML224xx 系列
  •
  • 27
  • 播放时间
  • 1,044
    (17分24秒)
  • 非常适合效果音

  • 非常适合提示音

支持车载应用的语音合成LSI(Flash存储器、Mask、外置)

项目切换
  data
Sheet
Operating
voltage(V)
Operating
frequency
(MHz)
Oscillator Operating
temperature
(°C)
ROM
capacity
(bit)
Number
of
phrases
Maximum
playback

time
CPU
I/F
SP
amplifier (W)/
class
Mixing
number
(internal)
(ch)
Other PKG For
automotive*7
Internet
trading
company
stock

ML22Q532

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+105

Flash
2M

4096

99sec *1

I2C /
Clock syncronous serial

1.0/
AB-class

4

  • Rewrite Flash from MCU *5
  • Serial Audio Interface
  • Failure detection

TQFP48

ML22Q533

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+105

Flash
4M

4096

202sec *1

I2C /
Clock syncronous serial

1.0/
AB-class

4

  • Rewrite Flash from MCU *5
  • Serial Audio Interface
  • Failure detection

TQFP48

ML22Q535

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+105

Flash
16M

4096

14min *1

I2C /
Clock syncronous serial

1.0/
AB-class

4

  • Rewrite Flash from MCU *5
  • Serial Audio Interface
  • Failure detection

TQFP48

ML22530

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+105

External maximum 128M

4096

109min *1

I2C /
Clock syncronous serial

1.0/
AB-class

4

  • Rewrite Flash from MCU *5
  • Serial Audio Interface
  • Failure detection

TQFP48

ML22Q274

pdf icon

2.0
to
5.5

4.096

Built-in

−40
to
+105

Flash
692K *6

30/62

28sec *2

Clock syncronous serial

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

ML22Q284

pdf icon

2.0
to
5.5

4.096

Built-in

−40
to
+105

Flash
692K *6

30

28sec *2

Stand-alone

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

ML22Q294

pdf icon

2.0
to
5.5

4.096

Built-in

−40
to
+105

Flash
692K *6

30/62

28sec *2

I2C

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

ML22572

pdf icon

2.7
to
5.5

4.096

External

−40
to
+105

Mask
2M

1024

99sec *1

Clock syncronous serial

1.0/
AB-class

4

  • Fail safe

SSOP30

ML22573

pdf icon

2.7
to
5.5

4.096

External

−40
to
+105

Mask
4M

1024

202sec *1

Clock syncronous serial

1.0/
AB-class

4

  • Fail safe

SSOP30

ML22Q573

pdf icon

2.7
to
5.5

4.096

External

−40
to
+105

Flash
4M

1024

202sec *1

Clock syncronous serial

1.0/
AB-class

4

  • Fail safe

SSOP30

ML22Q553

pdf icon

2.7
to
5.5

4.096

External

−40
to
+105

Flash
4M

1024

202sec *1

Clock syncronous serial

1.0/
AB-class

4

  • Speaker terminal Short circuit detection function

SSOP30

ML22594

pdf icon

4.5
to
5.5

4.096

External

−40
to
+105

Mask 6M *4
External maximum 128M

1,024 *5
( Built-in 512/
External 512 )

Built-in 304sec *1
External 109min *3

Clock syncronous serial

1.0/
AB-class

4

  • Speaker terminal and short circuit detection function

SSOP30

NRND

ML22Q374P

2.0
to
5.5

4.096

Built-in

−40
to
+105

Flash
692K *6

30

28sec *2

Clock syncronous serial

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

NRND

ML22Q394P

2.0
to
5.5

4.096

Built-in

−40
to
+105

Flash
692K *6

30

28sec *2

I2C

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

  • *1 : Maximum playback time when sampling frequency is 6.4kHz with HQ-ADPCM.
  • *2 : Maximum playback time when sampling frequency is 6.4kHz in ADPCM2.
  • *3 : When using an external memory (Max. 128Mbit), the maximum playback time when the sampling frequency is 6.4kHz with HQ-ADPCM.
  • *4 : Built-in Mask ROM is 6Mbit and external memory (Max.128Mbit) can be connected.
  • *5 : MTotal value of 512 phrases built-in Mask and 512 phrases in external memory.
  • *6 : Halogen-free compatible mark: Halogen-free compatible products are available. Contact your sales representative for details.
  • *7 : Is a vehicle compatible product. Can provide AEC-Q100 qualified products.
  • * NRND :Not Recommended for New Designs

长时间播放(Flash存储器、P2ROM™: 支持短交货期 的只读存储器)

项目切换
  data
Sheet
perating
voltage
(V)
Operating
frequency
(MHz)
Oscillator Operating
temperature
(°C)
ROM
capacity
(bit)
Number
of
phrases
Maximum
playback
time
CPU
I/F
SP
amplifier (W)/
class
Mixing
number
(internal)
(ch)
Other PKG Internet
trading
company
stock

ML22Q623

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
4M

4096

202sec *3

Clock syncronous serial

1.0/AB-class、
D-class

4

  • Rewrite Flash from MCU
  • Failure detection

TQFP32

WQFN32

ML22Q624

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
8M

4096

406sec *3

Clock syncronous serial

1.0/AB-class、
D-class

4

  • Rewrite Flash from MCU
  • Failure detection

TQFP32

WQFN32

ML22Q625

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
16M

4096

14min *3

Clock syncronous serial

1.0/AB-class、
D-class

4

  • Rewrite Flash from MCU
  • Failure detection

TQFP32

WQFN32

ML22Q626

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
32M

4096

27min *3

Clock syncronous serial

1.0/AB-class、
D-class

4

  • Rewrite Flash from MCU
  • Failure detection

TQFP32

WQFN32

ML22Q663

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
4M

4096

202sec *3

I2C

1.0/AB-class、
D-class

4

  • Failure detection

TQFP32

WQFN32

ML22Q664

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
8M

4096

406sec *3

I2C

1.0/AB-class、
D-class

4

  • Failure detection

TQFP32

WQFN32

ML22Q665

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
16M

4096

14min *3

I2C

1.0/AB-class、
D-class

4

  • Failure detection

TQFP32

WQFN32

ML22Q666

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+70

Flash
32M

4096

27min *3

I2C

1.0/AB-class、
D-class

4

  • Failure detection

TQFP32

WQFN32

ML22823

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
4M

4,096 *2

161sec *1

Clock syncronous serial

0.7/
AB-class

2

SSOP30

ML22824

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
8M

4,096 *2

325sec *1

Clock syncronous serial

0.7/
AB-class

2

SSOP30

ML22825

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
16M

4,096 *2

11min *1

Clock syncronous serial

0.7/
AB-class

2

SSOP30

ML22863

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
4M

4,096 *2

161sec *1

I2C

0.7/
AB-class

2

SSOP30

ML22864

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
8M

4,096 *2

325sec *1

I2C

0.7/
AB-class

2

SSOP30

ML22865

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
16M

4,096 *2

11min *1

I2C

0.7/
AB-class

2

SSOP30

ML22724

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
8M

4,096 *2

325sec *1

Clock syncronous serial

0.7/
AB-class

1

  • Speech-speed and pitch conversion

SSOP30

ML22725

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
16M

4,096 *2

11min *1

Clock syncronous serial

0.7/
AB-class

1

  • Speech-speed and pitch conversion

SSOP30

ML22764

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
8M

4,096 *2

325sec *1

I2C

0.7/
AB-class

1

  • Speech-speed and pitch conversion

SSOP30

ML22765

pdf icon

2.7
to
3.6
or
4.5
to
5.5

4.096

External

−40
to
+85

P2ROMTM
16M

4,096 *2

11min *1

I2C

0.7/
AB-class

1

  • Speech-speed and pitch conversion

SSOP30

NRND

ML22802

pdf icon

2.7
to
3.6

4.096

External

−20
to
+85

P2ROMTM
2M

512 *5

81sec *1

Clock syncronous serial

1

SSOP30

NRND

ML22804

pdf icon

2.7
to
3.6

4.096

External

−20
to
+85

P2ROMTM
4M

1,024 *6

161sec *1

Clock syncronous serial

1

SSOP30

NRND

ML22808

pdf icon

2.7
to
3.6

4.096

External

−20
to
+85

P2ROMTM
8M

1,024 *6

325sec *1

Clock syncronous serial

1

SSOP30

  • *1 : Maximum playback time when sampling frequency is 6.4kHz in ADPCM2.
  • *2 : 1024 phrases (1 bank) × 4 banks
  • *3 : Maximum playback time when sampling frequency is 6.4kHz with HQ-ADPCM.
  • *4 : 256 phrases (1 bank) × 2 banks.
  • *5 : 256 phrases (1 bank) × 4 banks.
  • * NRND :Not Recommended for New Designs

短时间播放(Flash存储器、MaskROM)

项目切换
  Data
sheets
Operating
voltage
(V)
Operating
frequency
(MHz)
Oscillator Operating
frequency
(°C)
ROM
playback
(bit)
Number
of
phrases
Maximum
playback
time
CPU
I/F
SP
amplifier
output
(W)/
class
Mixing
number
(internal)
(ch)
Other PKG Internet
trading
company
stock

ML22Q234

pdf icon

2.0
to
5.5

8.192

Built-in

−40
to
+85

Flash
676K *2

30/62

34sec *1

Clock syncronous serial

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

ML22Q244

pdf icon

2.0
to
5.5

8.192

Built-in

−40
to
+85

Flash
676K *2

30/62

34sec *1

Stand-alone

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

ML22Q254

pdf icon

2.0
to
5.5

8.192

Built-in

−40
to
+85

Flash
676K *2

30/62

34sec *1

I2C

1.0/
D-class

1

  • Disconnection and short circuit detection function

TSSOP20

ML22Q374

pdf icon

2.0
to
5.5

4.096

Built-in

−40
to
+85

Flash
692K

30

28sec *2

Clock syncronous serial

1.0/
D-class

1

  • Disconnection
  • Short circuit detection

TSSOP20

SSOP16

ML22Q394

pdf icon

2.0
to
5.5

4.096

Built-in

−40
to
+85

Flash
692K

30

28sec *2

I2C

1.0/
D-class

1

  • Disconnection
  • Short circuit detection

TSSOP20

SSOP16

ML22562

pdf icon

2.7
to
5.5

4.096

External

−40
to
+85

Mask
2M

1024

99sec

Clock syncronous serial

1.0/
AB-class

4

  • Fail safe

SSOP30

ML22563

pdf icon

2.7
to
5.5

4.096

External

−40
to
+85

Mask
4M

1024

202sec *1

Clock syncronous serial

1.0/
AB-class

4

  • Fail safe

SSOP30

ML22Q563

pdf icon

2.7
to
5.5

4.096

External

−40
to
+85

Flash
4M

1024

202sec *1

Clock syncronous serial

1.0/
AB-class

4

  • Fail safe

SSOP30

NRND

ML22321

pdf icon

2.3
to
5.5

4.096

External

−40
to
+85

Mask
920K

62

46 *1

Clock syncronous serial

1.0/
AB-class

1

  • Disconnection detection Temperature protection circuit Analog volume control

SSOP30

NRND

ML22Q321

pdf icon

2.3
to
5.5

4.096

External

−40
to
+85

Flash
920K

62

46 *1

Clock syncronous serial

1.0/
AB-class

1

  • Disconnection detection Temperature protection circuit Analog volume control

SSOP30

  • *1 : Maximum playback time when sampling frequency is 6.4kHz with HQ-ADPCM.
  • *2 : Maximum playback time when sampling frequency is 6.4kHz in ADPCM2.
  • *3 : Is a vehicle compatible product.Can provide AEC-Q100 qualified products.
  • * NRND :Not Recommended for New Designs

支持外置存储器 语音合成LSI

项目切换
  data
Sheet
Operating
voltage
(V)
Operating
frequency
(MHz)
Oscillator Operating
temperature
(°C)
ROM
capacity
(bit)
Number
of
phrases
Maximum
playback
time
CPU
I/F
SP
amplifier
output(W)/
class
Mixing
number
(internal)
(ch)
Other PKG Internet
trading
company
stock

ML22620

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+85

External maximum 128M

4096

109min *2

Clock syncronous serial

1.0/AB-class、
D-class

4

  • Rewrite Flash from MCU
  • Failure detection

TQFP32

WQFN32

ML22660

pdf icon

2.7
to
3.6
or
3.3
to
5.5

4.096
4.000

Built-in
External

−40
to
+85

External maximum 128M

4096

109min *2

I2C

1.0/AB-class、
D-class

4

  • Failure detection

TQFP32

WQFN32

ML22420

pdf icon

2.7
to
5.5

4096

External

−40
to
+85

External maximum 128M

1024

87min *1

Clock syncronous serial

0.7/AB-class

4

SSOP30

ML22460

pdf icon

2.7
to
5.5

4096

External

−40
to
+85

External maximum 128M

1024

87min *1

I2C

0.7/AB-class

4

SSOP30

  • *1 : Maximum playback time when sampling frequency is 6.4kHz in ADPCM2.
  • *2 : When using an external memory (Max. 128Mbit), the maximum playback time when the sampling frequency is 6.4kHz with HQ-ADPCM.
  • * NRND :Not Recommended for New Designs

应用领域:车载相关

EV / HV
车辆接近警报(AVAS)
EV / HV 启动音
EV / HV 仿引擎音
停车辅助系统的语音
警告音(安全带/车门未关严)
操作音(转向信号声)

工业设备和消费电子产品

电梯: 语音提示
读卡器: 语音提示
安全性: 语音提示
家电: 语音提示
各种警报器: 警告音
住宅设备: 操作音
遥控器: 操作音
家电: 操作音

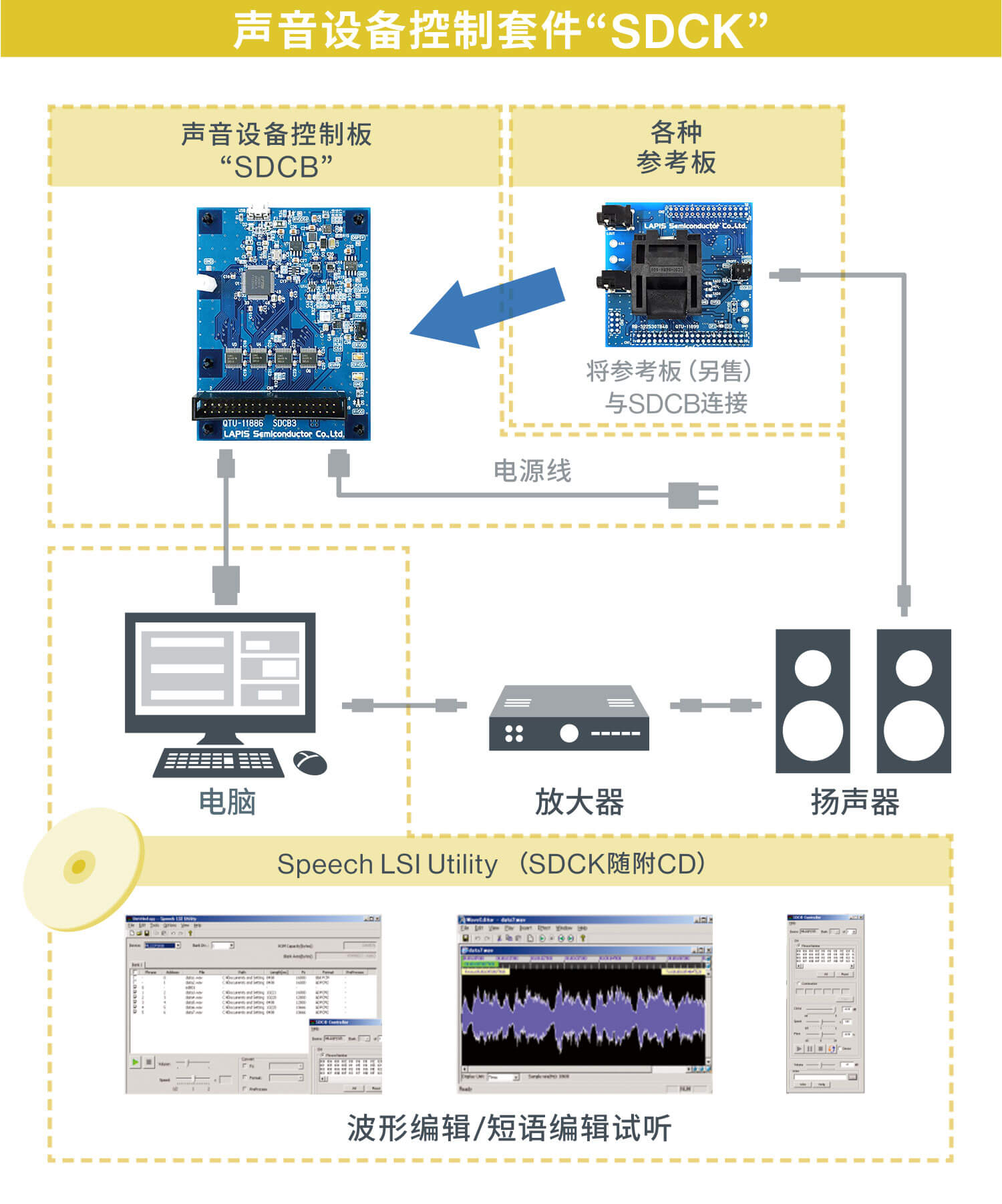

开发支持工具

声音设备控制套件 "SDCK"

可以执行从创建声音数据到向语音合成LSI写入数据并试听等一系列操作的开发工具

* 根据对象LSI,可提供"SDCK"和"SDCK3"两种工具。

软件

Speech LSI Utility

用来创建语音合成LSI用语音数据的工具。
可以在电脑上试听已创建的语音数据。

Wave Editor

用来编辑初始声音数据波形的工具。

SDCB Controller

用来将数据通过下面的硬件SDCB写入参考板上的语音合成LSI并试听的工具。可以通过GUI(图形用户界面)的形式轻松处理要发送给语音合成LSI的命令。

硬件

声音设备控制板 "SDCB2" 和 "SDCB3"

通过SDCB Controller的操作,将数据写入参考板上的语音合成LSI并试听的工具。
参考板可更换,参考板与所连接的语音合成LSI是相匹配的。

* 客户量产时的写入不在保修范围内。量产时,请使用在蓝碧石科技的工厂写入后出厂的产品,或使用板上编程器。

* 根据对象LSI,可提供"SDCB2"和"SDCB3"两种工具。

参考板 (另售)

可提供针对不同语音合成LSI的参考板。
每款参考板均配备了扬声器插孔,因此,仅需连接扬声器即可轻松试听。
另外,也可以将其连接到客户的系统板上来使用。

搜索语音合成产品的电商库存和购买请点击这里

咨询  如需购买LSI和开发工具,或咨询技术方面的问题等,请点击这里

语音合成LSI 链接

本网站中出现的公司名称、产品名称和服务名称是相关公司的商标或注册商标。
