ML86112




接口转换LSI产品阵容又增新品
支持标准接口 "MIPI CSI-2 / LVTTL"
小型视频解码器 " ML86112 "

MIPI CSI-2 / LVTTL 输出 视频解码器
MIPI CSI-2 / LVTTL 输出 视频解码器 ML86112

ML86112

可将模拟视频信号转换为数字视频信号的车载小型视频解码器LSI。
可用作接口转换LSI。
LAPIS Technology


支持车载SoC标准接口
MIPI CSI-2 / LVTTL 输出
视频解码器 ML86112

MIPI CSI-2 / LVTTL 输出 视频解码器 ML86112

ML86112 3大特点

特点.1

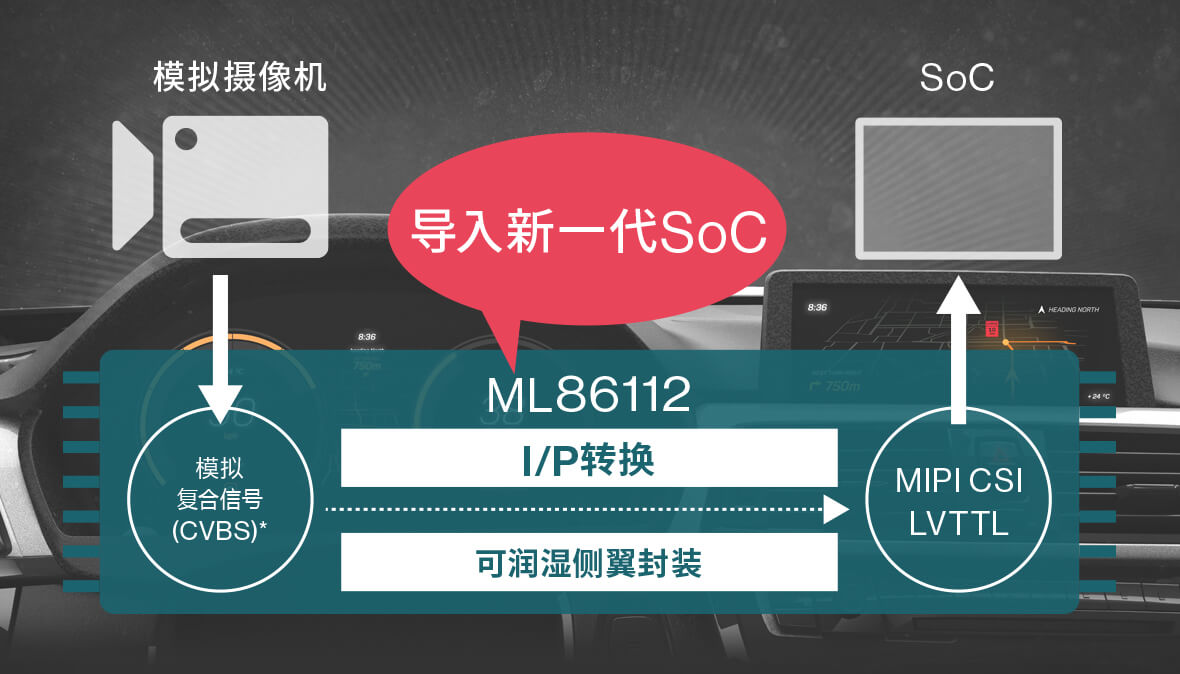

可将模拟视频信号导入新一代SoC

除了常规的LVTTL信号*外,车载SoC接口还较多采用MIPI CSI-2*协议接口。
ML86112支持两种信号输出,可与多种SoC连接。
用户可以轻松地将模拟传输摄像机连接到系统。

术语解说

  • LVTTL :
    Low Voltage Transistor Transistor Logic : ML86112输出ITU-R BT.656格式的信号。
  • MIPI CSI-2 :
    Mobile Industry Processor Interface (MIPI) : 摄像机和主处理器之间的接口标准。
  • 模拟复合信号 (CVBS) :
    模拟复合信号是合成了同步信号,亮度信号和色彩信号的视频信号。
可将模拟视频信号导入新一代SoC

特点.2

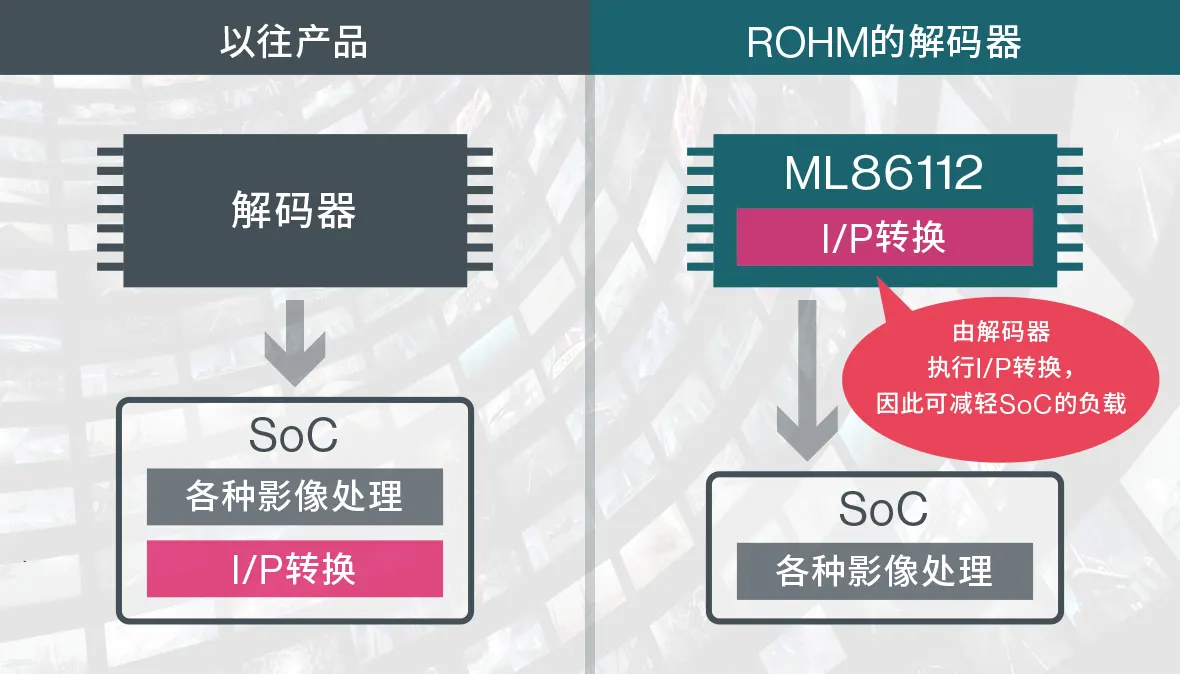

内置I/P转换功能,可降低SoC的负载

在液晶显示器上显示模拟复合视频信号时,需要将视频信号从隔行方式*转换为逐行方式*
利用ML86112的I/P转换功能,可输出逐行数字视频信号,并减少SoC的负载

术语解说

  • 隔行扫描方式 :
    将一幅图像水平细分,并按照从上到下的顺序对分割的图像依次隔行进行扫描,先扫描奇数行,再扫描偶数行,并将这两种扫描图像分两次发送的一种扫描方式。
  • 逐行扫描方式 :
    将一幅图像水平细分,按照从上到下的顺序对分割的图像进行扫描,并依次发送图像的一种扫描方式。
内置I/P转换功能,可降低SoC的负载

特点.3

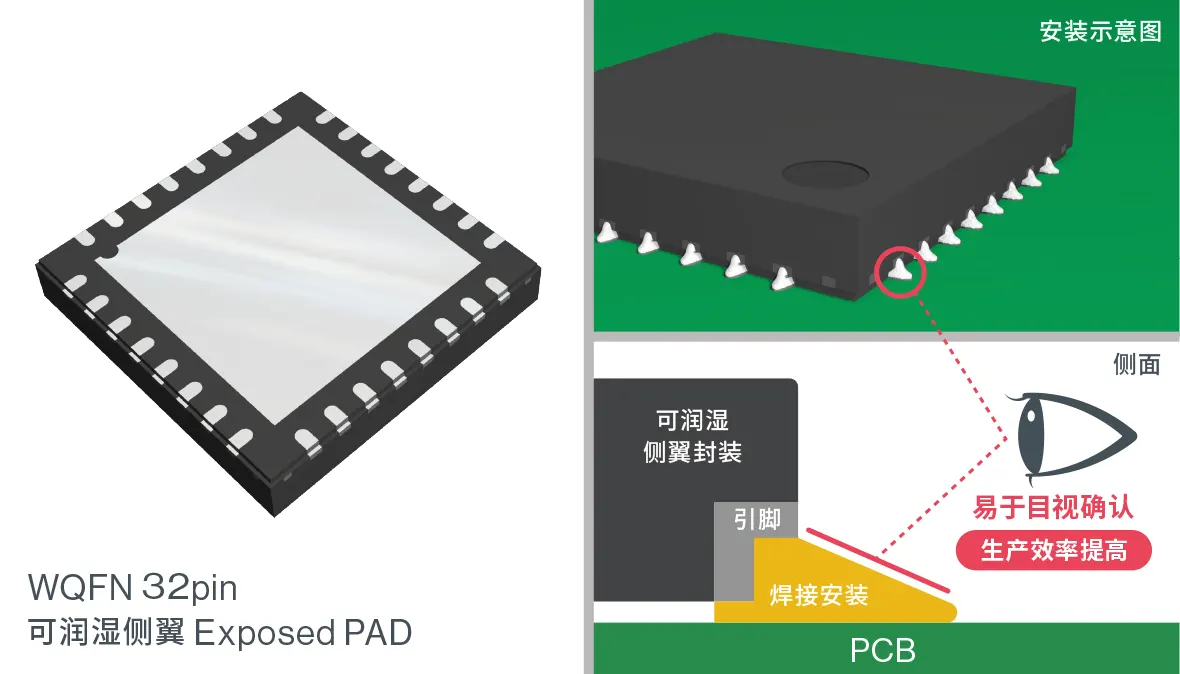

采用可润湿侧翼封装,生产效率更高

ML86112采用可润湿侧翼封装。
可从封装侧面目视确认电极的焊接可靠性,从而可防止组装品质下降。
通过引入目视检查设备来检查组装产品,还可提高生产效率

采用可润湿侧翼封装,生产效率更高

规格

ML86112的特点

ML86112 WQFN32

新产品ML86112是一款可将模拟复合视频信号转换为数字视频信号的车载小型视频解码器LSI。
可用作接口转换LSI。

项目 规格
模拟视频输入 复合视频信号 (NTSC / PAL)
数字视频输出 MIPI CSI-2 或 LVTTL (BT.656)
I/P 转换功能 场内插值
电源电压 3.3V / 1.2V
工作温度(环境温度) -40°C to +105°C
封装 WQFN 32pin 0.5pitch 塑封
可润湿侧翼 Exposed PAD (背面GND)
  • 适用领域
  • 显示器音响
  • 汽车导航系统
  • 适用领域
  • 显示器音响
  • 汽车导航系统
ML86112 适用领域 汽车导航系统

评估套件

ML86112提供评估套件。

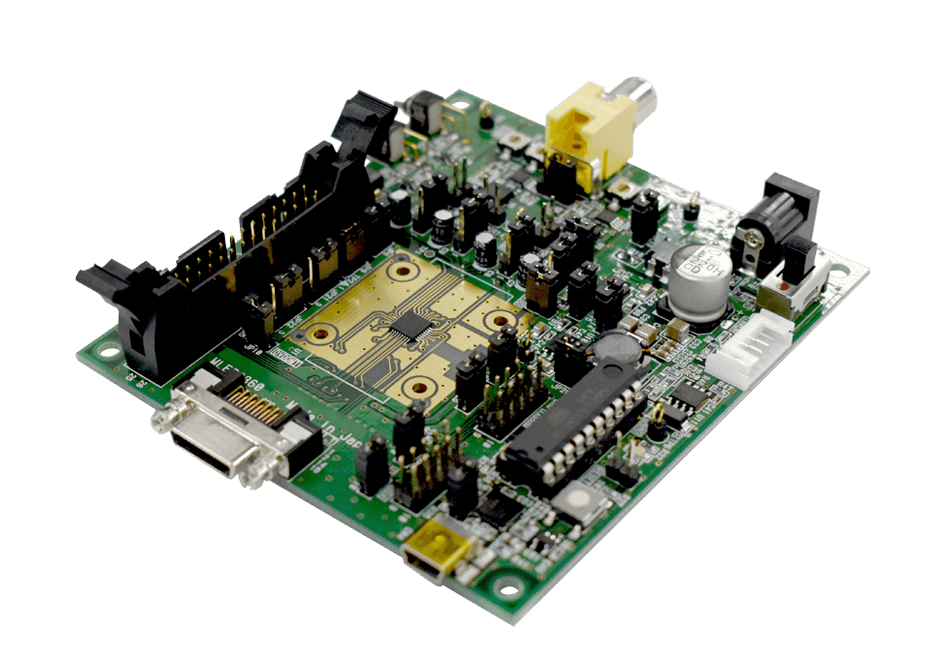

ML86112 评估套件

ML86112 評评估套件
  • ML86112评估套件包括以下内容。
    • ML86112评估板
    • 用户手册
    • 寄存器设置软件

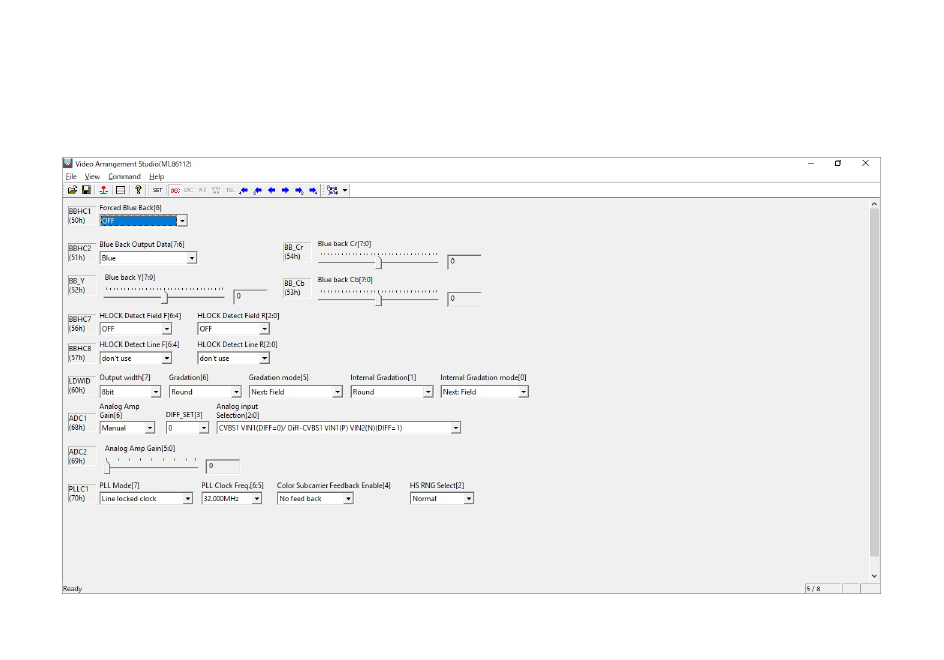

寄存器设置软件
VA Studio

寄存器设置软件:VAStudio
  • 用于设置ML86112
    内部寄存器的应用软件。
    通过电脑(USB端口)使用I2C来控制评估板。

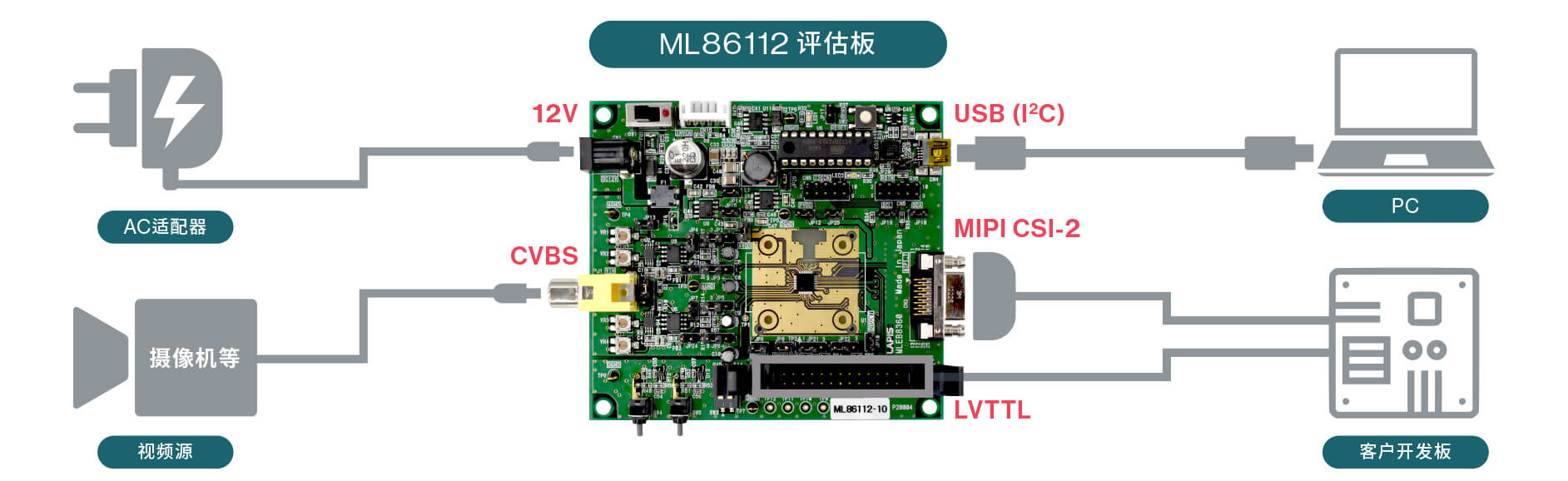

连接示意图

ML86112评估板 连接示意图

产品阵容

适用于SoC和面板接口的各种接口转换LSI产品阵容
计划推出支持MIPI CSI-2/DSI桥接和eDP桥接的产品

项目 产品名称 功能 特点 封装信息
视频解码器 ML86101A CVBS LVTTL CVBS输入、LVTTL输出小型解码器 48pin TQFP 0.5pitch
ML86112 CVBS MIPI CSI-2 / LVTTL CVBS输入、MIPI CSI-2和LVTTL输出小型解码器 32pin WQFN 0.5pitch
ML86V7675 CVBS or Component LVTTL CVBS和Component输入、LVTTL输出解码器 64pin TQFP 0.5pitch
视频编码器 ML86640 LVTTL CVBS LVTTL输入、CVBS输出小型编码器 64pin TQFP 0.5pitch
ML86V7655 LVTTL CVBS/Component LVTTL输入、CVBS和Component输出编码器 100pin TQFP 0.5pitch
高分辨率视频解码器 计划中ML86150 CVBS(SD/HD/FHD) MIPI CSI-2 / LVTTL CVBS(SD/HD/FHD)输入、MIPI CSI-2/LVTTL输出、支持SD/HD/FHD信号传输 32pin WQFN 0.5pitch
高分辨率视频编码器 计划中ML86650 MIPI CSI-2 CVBS(SD/HD/FHD) MIPI CSI-2输入、CVBS(SD/HD/FHD)输出、支持SD/HD/FHD信号传输 24pin WQFN 0.5pitch
视频接口 ML86795 LVTTL / LVDS / MIPI CSI-2 LVTTL / LVDS / MIPI CSI-2 MIPI CSI-2桥接、LVTTL / LVDS / MIPI CSI-2兼容 64pin WQFN 0.5pitch
开发中ML86796 MIPI CSI-2 ×4 MIPI CSI-2 ×2 (支持4路虚拟) 支持MIPI CSI-2视频合并和Virtual Channel 100pin TQFP 0.5pitch
开发中ML86797 MIPI CSI-2 / DSI LVDS
MIPI CSI-2 MIPI DSI
MIPI CSI-2 / DSI桥接、MIPI CSI-2 / DSI兼容 64pin WQFN 0.5pitch
开发中ML86799 LVDS / MIPI CSI-2 / DSI eDP eDP桥接 64pin WQFN 0.5pitch
开发中ML86781 LVDS or MIPI CSI-2 / DSI LVDS / MIPI CSI-2 支持MIPI CSI-2视频分割、可分割成两个不同的屏幕 128pin TQFP 0.4pitch
