ROHM推出支持10Gbps以上高速I/F的ESD保护二极管

中国上海，2026年4月2日——全球知名半导体制造商ROHM（总部位于日本京都市）今日宣布，推出兼具业界超低动态电阻（Rdyn）*1和超低电容特性的ESD（静电放电）保护二极管*2“RESDxVx系列”。该系列产品适用于需要高速数据传输的众多应用领域。

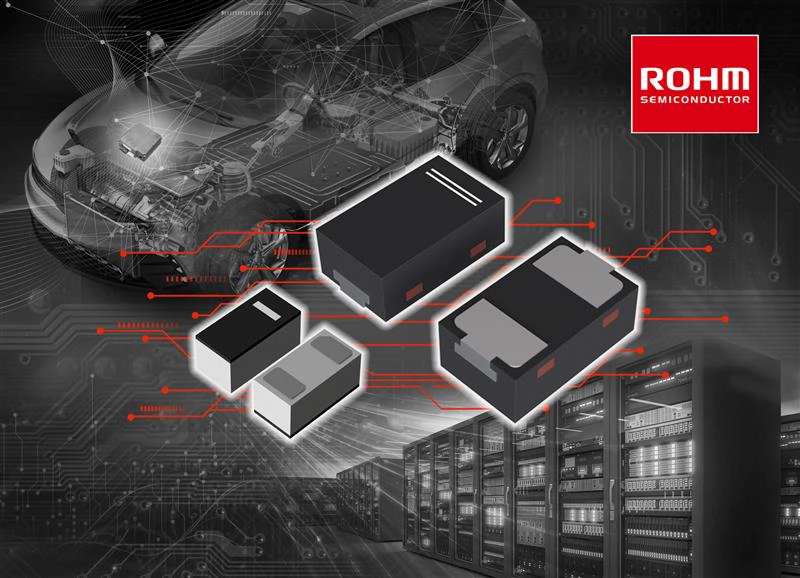

RESDxVx系列

近年来，在工业设备和车载市场，高速信号传输的普及与电子设备的小型化、高性能化趋势日益显著。相应地，系统（电路板、模块）层面对所需的ESD防护措施要求越来越严苛。另一方面，随着多功能化、高性能化、微细化技术的发展，IC对电气过载（EOS）和静电放电（ESD）的耐受能力呈下降趋势。因此，对于兼具“低电容（抑制高速通信时的信号劣化）”和“凭借低动态电阻实现出色IC保护性能”的外置ESD保护器件的需求与日俱增。尤其是在10Gbps以上的下一代通信中，微小的寄生电容差异都会对通信波形产生重大影响。然而，降低寄生电容与动态电阻之间存在此消彼长的权衡关系，因此如何兼顾通信质量和IC保护，成为亟待解决的课题。

对此，ROHM推出了能够解决这一课题、并支持更高速通信的RESDxVx系列产品，新产品不仅实现更低电容，还实现更低的动态电阻。超过10Gbps的高速通信接口，需要可将信号劣化控制在更低且具备出色IC保护性能的ESD保护二极管。新产品实现引脚间电容*3仅为0.24pF（双向）和0.48pF（单向）的超低电容特性。同时，与该特性存在权衡关系的动态电阻也降低至0.28Ω。与普通产品相比，其钳位电压*4降低了约40%，确保了优异的IC保护性能。

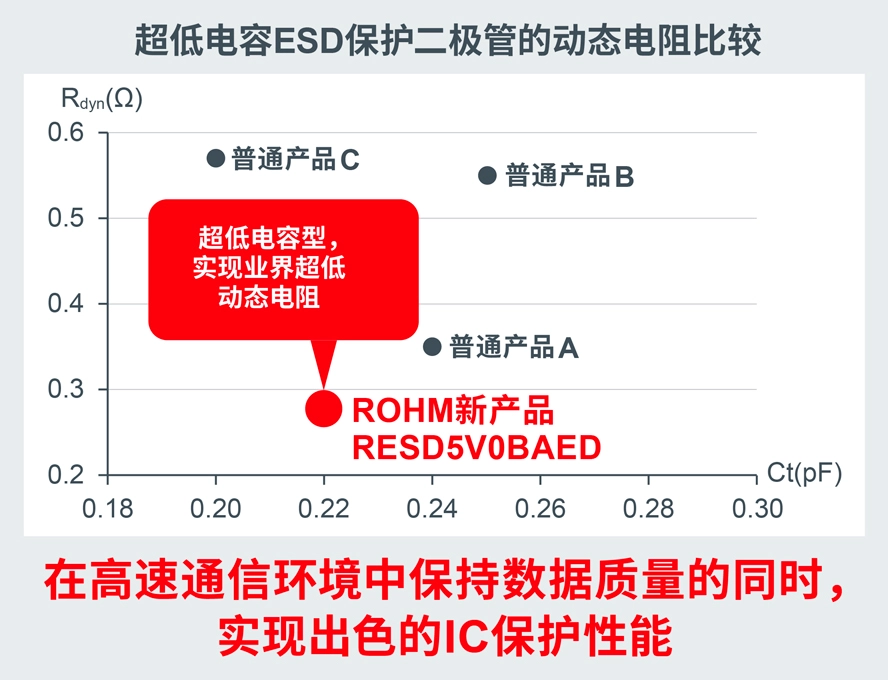

超低电容ESD保护二极管的动态电阻比较

这些优势有助于提高各种高速数据通信设备（例如AI服务器和5G/6G通信设备等工业设备，笔记本电脑和游戏机等消费电子产品）的可靠性。另外，DFN1006-2W封装的“RESDxVxBASAFH”和“RESDxVxUASAFH”符合汽车电子产品可靠性标准AEC-Q101的要求，还适用于采用SerDes*5通信的ADAS（高级驾驶辅助系统）、AD（自动驾驶）摄像头以及ECU（电子控制单元）等应用。

新产品已于2026年3月开始量产（样品价格70日元/个，不含税），并已经开始网售，通过电商平台均可购买。

ROHM今后将继续扩充低电容ESD保护二极管和TVS二极管的产品阵容，助力AI服务器、通信基础设施、自动驾驶系统等电子技术的发展，为实现安全、安心且舒适的数字社会贡献力量。

＜产品阵容＞

产品型号 Data Sheet 绝对最大额定值 (Ta=25℃) 电气特性 (Ta=25℃) 极性 支持车载
AEC-Q101		 封装
[mm]
峰值脉冲
电流
IPP
(Max.)
[A]		 ESD
耐受能力
VESD
(Max.)
[kV]		 结温
Tj
(Max.)
[℃]		 截止电压
VRWM
(Max.)
[V]		 击穿电压
VBR
(Typ.)
[V]		 动态电阻
Rdyn
(Ipp=10A)
[Ω]		 引脚间电容
Ct (Typ.)
(f=1MHz)
[pF]
NewRESD3V3BAED PDF ±6 ±15 150 3.3 ±9.0 0.28 0.22 双向 － DSN0603-2J Package
DSN0603-2J
(0.6×0.3, H=Max.0.3)
NewRESD5V0BAED PDF 5.0 －
☆RESD3V3UAED - 6 3.3 8.3 0.15 0.48 单向 －
☆RESD5V0UAED - 5.0 －
☆RESD3V3BCED - ±6 ±14 3.3 ±7.0 0.36 0.28 双向 －
☆RESD3V6BCED - 3.6 －
NewRESD3V3UCED PDF 6 3.3 6.3 0.17 0.55 单向 －
NewRESD3V6UCED PDF 3.6 －
NewRESD3V3BASAFH PDF ±6 ±15 150 3.3 ±9.0 0.30 0.24 双向 ✓ DFN1006-2W Package
DFN1006-2W
(1.0×0.6, H=Max.0.4)
NewRESD5V0BASAFH PDF 5.0 ✓
NewRESD3V3UASAFH PDF 6 3.3 8.0 0.25 0.48 单向 ✓
NewRESD5V0UASAFH PDF 5.0 ✓

☆:开发中

＜应用示例＞

适用于支持USB4、USB3.x、Thunderbolt 4、HDMI、DisplayPort、PCI Express、LVDS、MIPI D-PHY/C-PHY、车载SerDes以及车载以太网（10/100/1000Mbps）等各种接口的设备。
◆工业设备：AI服务器、数据中心、路由器、光模块、5G/6G通信基站、FA设备用摄像头等
◆消费电子：PC、服务器、USB加密狗、智能手机、平板电脑、游戏机、影音设备、通信天线等
◆车载设备：ADAS（高级驾驶辅助系统）/AD（自动驾驶）/全景影像系统/倒车影像系统用的摄像头、车载信息娱乐系统、车身控制ECU、中控台（影音系统、显示屏）等。

＜网售信息＞

开始销售时间：2026年3月起
新产品在电商平台将逐步发售。

销售商品
DSN0603-2J封装：RESD3V3BAED、RESD5V0BAED、RESD3V3UCED、RESD3V6UCED
DFN1006-2W封装：RESD3V3BASAFH、RESD5V0BASAFH、RESD3V3UASAFH、RESD5V0UASAFH

＜术语解说＞

*1) 动态电阻（Dynamic Resistance）
表示ESD保护二极管在保护IC时，其电压随电流变化的增量程度的指标，又称“交流电阻”。该值越小，表示即使流过相同的放电电流时，也能将引脚电压的上升幅度控制得越低，从而减轻IC承受的电气应力，提高保护性能。
*2) ESD保护二极管
用来保护电路免受过电压、浪涌和ESD（Electro-Static Discharge：静电放电）影响的半导体器件。通过吸收突发的电压和电流尖峰（浪涌），来防止电路损坏和误动作。在车载环境中，对于电气方面发生严重波动时的保护至关重要。
*3) 引脚间电容（Capacitance Between Terminals）
电子元器件中产生的不必要的电容分量。如果引脚间电容较大，高速通信时信号就会劣化，因此在车载通信应用中降低引脚间电容非常重要。
*4) 钳位电压
ESD保护二极管抑制浪涌等引起的过电压时电路内维持的电压。该电压越低，越可以有效地保护电路和设备，从而提高车载设备的可靠性。
*5) SerDes
成对使用IC实现大容量数据高速传输的通信方式。信息发送端的串行器（Serializer）将多个数字信号数据转换为一个高速串行信号发出，信息接收端的解串器（Deserializer）则将其还原为原始数据。因其能以数Gbps至数十Gbps的速度高速传输大量数据，而被广泛应用于PC、服务器及车载摄像头系统等的高速接口。

＜新产品参考资料"Featured Products"＞

Featured Products
支持高速接口
ESD保护二极管 RESDxVx系列（PDF:0.9MB）
