BD34301EKV
MUS-IC™系列 32位, 768kHz采样 立体声D/A转换器

BD34301EKV是一款融入ROHM自有音质设计技术的32位立体声D/A转换器。实现了适用于高端音响的出色数值性能[SNR: 130dB(Typ), THD+N: -115dB(Typ)]。可通过切换两种FIR数字滤波器(Sharp Roll-Off, Slow Roll-Off)来选择喜欢的音质。配备PCM I/F和DSD I/F,最高采样频率分别支持768kHz和22.4MHz。

竭力追求音频产品所需的数值性能和音质性能提升,并将ROHM工程师们的热情诉诸ROHM音频IC,打造出高端品牌。ROHM Musical Device“MUS-IC"

“MUS-IC"特设页面

Data Sheet 购买 *
* 本产品是标准级的产品。
本产品不建议使用于车载设备。

主要规格


型号 | BD34301EKV-E2
Status | 推荐品
封装 | HTQFP64BV
包装数量 | 1000
最小独立包装数量 | 1000
包装形态 | Taping
RoHS | Yes

特性:

Sampling Rate (Max.) [kHz]

768

Resolution (Max.) [bit]

32

DAC channels

2

Input Types

I2S DSD

Output Types

Line

SNR (Typ.) [dB]

130

THD+N (Typ.) [dB]

-115

Dynamic Range (Typ.) [dB]

130

DSD Clock (Max.) [MHz]

22.4

Supply Voltage Range of AVCC [V]

4.5 to 5.5

Supply Voltage Range of DVDD [V]

1.4 to 1.6

Supply Voltage Range of DVDDIO [V]

3.0 to 3.6

I/F

2-wire

Operating Temperature (Min.)[°C]

-25

Operating Temperature (Max.)[°C]

85

Package Size [mm]

12x12 (t=1)

Find Similar

特点:

  • MUS-IC™ Series
  • SNR 130 dB (Typ) , THD+N -115 dB (Typ) (PCM mode)
  • Sampling Frequency 32 kHz to 768 kHz (PCM mode)
  • 2 Kinds of Digital FIR Filters (PCM mode)
  • DSD 2.8 MHz, 5.6 MHz, 11.2 MHz, 22.4 MHz Available
  • Supports Stereo Mode (2ch) and Mono Mode (1ch)
  • Selectable 4 Device Addresses (38h, 3Ah, 3Ch, 3Eh)

概要



背景

通常认为,音响设备的DAC芯片是决定音响设备音质的最重要部件之一,因为需要从高分辨率音源数据中更大程度地提取信息量并将其转换为模拟信号。一直以来,ROHM的音频产品开发都非常注重音质。例如,基于50年来的音频IC产品开发经验,建立了可充分提取音源信息量的“音质设计技术”,并推出了高音质的声音处理器IC和高音质的音响电源IC等。其中,“MUS-IC™”系列的性能获得了客户高度评价,并且正在被越来越多的客户用在高音质音响设备中。

概要

MUS-IC™DAC芯片“BD34301EKV”的开发理念

“BD34301EKV”作为ROHM推出的音频IC的高端系列“MUS-IC™”中的DAC芯片,在开发之初就很注重“空间音效”、“规模感”及“静谧性”等欣赏古典音乐时的重要音质性能。凭借ROHM自有的音质设计技术,在决定音质的关键—信号处理电路设计过程中,采用边确认音质边设计电路的方式,成功地实现了目标音质。同时,低噪声(SN比)和低失真率(THD+N特性)作为音频产品的重要特性,也达到了业界极高水平(SN比130dB,THD+N-115dB),其性能非常适合高音质音响设备。此外,作为数字信号处理电路主要功能的内置数字滤波器采用可自定义的规格,有助于实现音响设备制造商所追求的理想音质效果。

特点

1. 特性水平极高,具备古典音乐所需的音质性能

“BD34301EKV”不仅在音响设备中的数值性能表现出色(SN比130dB,THD+N -115dB),还从根本上提高了较难通过数值性能表现出来的音质性能。例如,在“D/A转换电路”中,通过更大程度地降低将每个电流段的电源阻抗并优化布线的布局,将决定每个电流段的工作时序的时钟延迟(误差)减少到极限。此外,经过精心设计,通过“数字信号处理电路”的主要功能--数字滤波器(FIR滤波器),即使是微小的信号也可以得到忠实地处理,并且阻带衰减(数字滤波器的性能指标之一)达到-150dB以下。因此,可以充分提取音源的信息量,对于欣赏古典音乐来说很重要的“空间音效”、“规模感”及“静谧性”等音质性能得到更出色的表现。

BD34301EKV的电路框图和特点

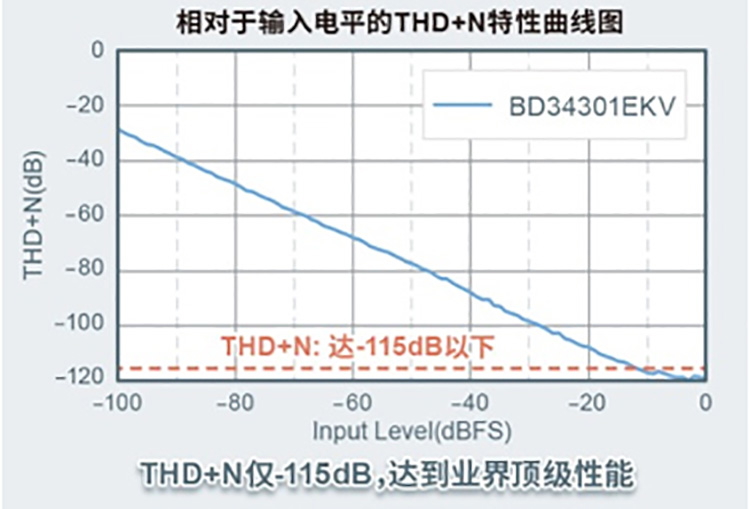

相对于輸入电平的ΤDH+Ν特性曲线图
数字滤波器的頻率响应曲图

2. 数字滤波器的自定义功能,有助于实现与音响设备相匹配的音质

配备自定义数字滤波器

“BD34301EKV”可以从“预设/自定义/外设”中选择会影响音质的数字信号处理电路的数字滤波器(FIR滤波器)。滤波器的计算系数和过采样率也可以通过编程功能进行自定义。利用这些特色,客户可以构建自己的数字滤波器,并轻松地为不同的音响设备实现不同的音质调整,这将非常有助于减少客户开发工时并实现制造商所追求的理想音质效果。

・“MUS-IC™”是ROHM Co.,Ltd.的商标或注册商标。

Evaluation
Board


    • Evaluation Board
    • BD34301EKV-EVK-003
    • **This is a new version Evaluation Board. It is equipped with PCM9211 as a Digital audio Interface Receiver IC.**

      BD34301EKV(BD34301EKV-EVK-003) is a 32-bit Stereo Audio D/A Converter with ROHM original sound quality design, realizing excellent performance (SNR: 130 dB (Typ), THD+N: -115 dB (Typ)) suitable for high-end audio. Different type sound is realized by selecting 2 kinds of digital FIR filters (Sharp Roll-Off, Slow Roll-Off). PCM I/F supports up to 768 kHz and DSD I/F supports up to 22.4 MHz.

  • User's Guide Buy
    • Evaluation Board
    • BD34301EKV-EVK-001
    • **This is a previous version Evaluation Board. It is equipped with AK4118AEQ as a Digital audio Interface Receiver IC.**

      BD34301EKV(BD34301EKV-EVK-001) is a 32-bit Stereo Audio D/A Converter with ROHM original sound quality design, realizing excellent performance (SNR: 130 dB (Typ), THD+N: -115 dB (Typ)) suitable for high-end audio. Different type sound is realized by selecting 2 kinds of digital FIR filters (Sharp Roll-Off, Slow Roll-Off). PCM I/F supports up to 768 kHz and DSD I/F supports up to 22.4 MHz.

  • User's Guide Buy
