BM2P061MF-Z
内置导通电阻1.0Ω的开关MOSFET的PWM型 DC-DC转换器IC
BM2P061MF-Z
内置导通电阻1.0Ω的开关MOSFET的PWM型 DC-DC转换器IC
这是一款AC-DC用PWM方式DC-DC转换器,可为带插座的各种产品提供理想的系统。本IC支持隔离式电源,使用本产品可轻松设计各种形式的低功耗转换器。通过内置开关MOSFET、外置电流检测电阻,使电源设计的灵活性更高。此外,还内置有AC低电压保护功能和X电容放电功能,通过在轻负载时降低频率、Burst模式运行以及调整导通宽度,实现了更高效率。本IC还具有后述的各种保护功能。
主要规格
特性:
FET
Integrated
Controller Type
PWM
Vin1(Min.)[V]
11
Vin1(Max.)[V]
60
Vmax (DrainMax) [V]
730
Start Circuit
Integrated
SW frequency(Max.)[kHz]
65
BR PIN
No
On Resistor (MOSFET)[Ω]
1
Channel
1
Light Load mode
Yes
EN
No
Soft Start
Yes
Thermal Shut-down
Yes
Under Voltage Lock Out
Yes
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
105
Package Size [mm]
12.8x10.3 (t=2.65)
特点:
- AC Low Voltage Protection Function(AC UVLO)
- X Capacitor Discharge Function
- VCC Pin Low Voltage Protection(VCC UVLO)
- PWM Type Current Mode Control
- Frequency Reduction Function
- Burst Operation at Light Load
- Burst Voltage Setting Function
- Minimum ON Width Adjustment at Light Load
- Soft Start Function
- FB Pin Overload Protection Function(FB OLP)
- Over Current Protection Function by cycle
- Over Current Detection Compensation Function by
AC Voltage Detection - External Stop Function
- Dynamic Over Current Protection
- Leading Edge Blanking Function
产品概要
背景
近年来,家电和工业设备领域的AC/DC转换器,不仅要支持交流输入85V~264V以处理世界各地的交流电压,作为电源整体还要符合能效标准“Energy Star”和安全标准“IEC 62368”等,需要从国际视角构建电源系统。其中,对于AC/DC转换器IC来说,不仅要满足这些要求,还需要采用表贴型封装形式,以降低工厂的安装成本。然而,事实上,在AC/DC转换器IC中仍然大范围地使用产生大量损耗和热量的DMOSFET和Planar MOSFET,即使表贴封装产品也很难满足几十瓦级的输出功率要求。为解决这些问题,ROHM开发一种具有45W输出功率的产品,产品已将低损耗SJ-MOSFET和优化的控制电路集成在小型表贴封装中。

概要
是将ROHM的低损耗功率半导体(Super Junction MOSFET, 简称“SJ-MOSFET”)和控制电路等一体化封装的IC,使交流输入85V~264V、输出功率到45W的AC/DC转换器的开发变得更容易。采用表贴型封装,实现了过去很难的电路板自动安装;而且还采用特别开发的控制电路,可以在取消电源输入端的放电电阻器(待机时的损耗源)的情况下也符合“IEC 62368”标准;同时,利用ROHM自有的低待机功耗控制技术,使待机功耗显著降低。不仅如此,最高的工作电源电压(VCC)可达60V,无需降压用的外部电源电路。与同等性能的普通产品相比,支持自动安装将有助于降低工厂的安装成本,同时还将待机功耗降低90%以上,并减少4个电源电路器件,从而有助于提高节能性和可靠性。
特点
1.表贴封装、可支持高达45W的输出功率,有助于降低工厂的安装成本
将低损耗(低导通电阻)730V耐压SJ-MOSFET、启动电路和优化的控制电路集成在小型且散热性良好的表贴封装(SOP20A)中。作为支持输入电压AC 85V~264V的表贴封装产品,支持过去很难实现的高达45W的大输出功率(24V×1.875A=45W等),并实现了普通的插装型产品无法实现的自动安装,这将非常有助于降低工厂的安装成本。
2.待机功耗比普通产品低90%以上

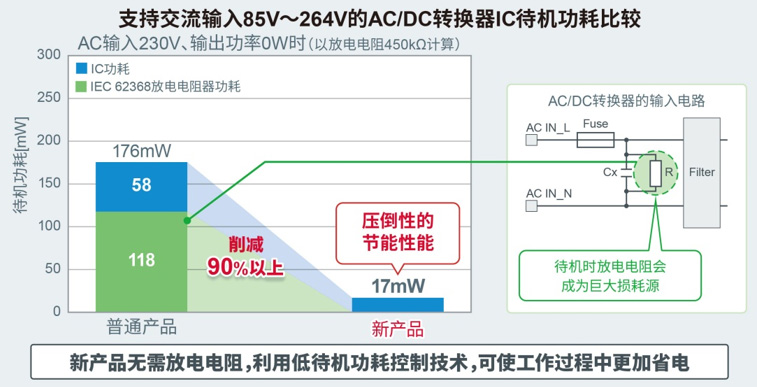

采用了融入ROHM高耐压工艺技术和模拟设计技术的控制电路(X电容放电功能),即使取消以往必须的既是损耗源又具有防触电功能的放电电阻,也可以满足安全标准“IEC 62368”的安全要求。此外,利用自有的低待机功耗控制技术(优化控制功率半导体的开关次数和流经隔离变压器的电流),进一步降低了应用待机时的IC功耗,系统待机功耗与普通产品相比降低了90%以上,成功地将待机功耗抑制到17mW(AC输入230V、输出功率0W时)。
此外,还搭载了降噪模式,可抑制隔离变压器的异常噪声。当希望降低待机功耗时,可以关闭降噪模式,当担心隔离变压器的异常噪声或希望加快开发速度时,可以打开降噪模式,因此,可根据应用产品提供理想的电源系统。

3.电源电路元器件数量减少4个,功率半导体的故障风险更低,电源的可靠性更高
可在11V~60V的更宽VCC电源电压范围内工作。60V的最高电源电压是普通产品的两倍,对外来噪声干扰和浪涌电压均具有很高的可靠性。此外,还可以减少普通产品所需的降压用外置电源电路的4个元器件。 不仅如此,在内置的功率半导体中,还采用了具有很强抗浪涌电压能力的SJ-MOSFET(抗击穿能力指标——雪崩耐量比普通产品中内置的DMOSFET和Planar MOSFET高30倍以上),降低了半导体的故障风险,因此有助于提高电源系统的可靠性。

应用示例
- ◇空调、白色家电、监控器、吹风机等各种家电
- ◇逆变器、AC伺服、路由器、OA设备等各种工业设备
适用于家电和工业设备中最高45W输出功率的各种AC/DC转换器。
参考设计 / 应用评估套件
-

- Evaluation Board - BM2P061MF-EVK-001
Flyback Type PWM Mode Isolated 5V 2A 12V 1A non-Isolated 18.7V 0.1A 24W
