      产品概要



      锂离子电池监控LSI模拟前端型(微控制器控制)

      概 要

      通过微控制器控制实现各种异常检测和保护功能

      蓝碧石科技的模拟前端型锂离子电池监控LSI可高精度地测量电压、电流和温度,并通过微控制器控制来保护电池包。
      可测量各节电池的过充电/过放电电压、充放电过电流、温度等,并可通过微控制器程序进行过充电/过放电检测、充放电过电流检测、高温检测以及充放电用MOSFET的控制。还支持电池均衡工作。
      此外,产品阵容中还有内置短路电流检测和过充检测等保护功能的产品类型,无需微控制器程序的控制即可快速保护电池包。
      模拟前端型LSI可对电池包进行更高程度的保护和管理。

      产品特点

      特点1最大工作电压80V

      最大工作电压达80V,噪声容限更大

      采用自有的高耐压工艺,实现高达80V的最大工作电压。


      特点2实现业界超低消耗电流

      有助于系统节能

      掉电时的消耗电流仅0.1µA (typ),为业内超低水平,有助于电池包的长期存放。

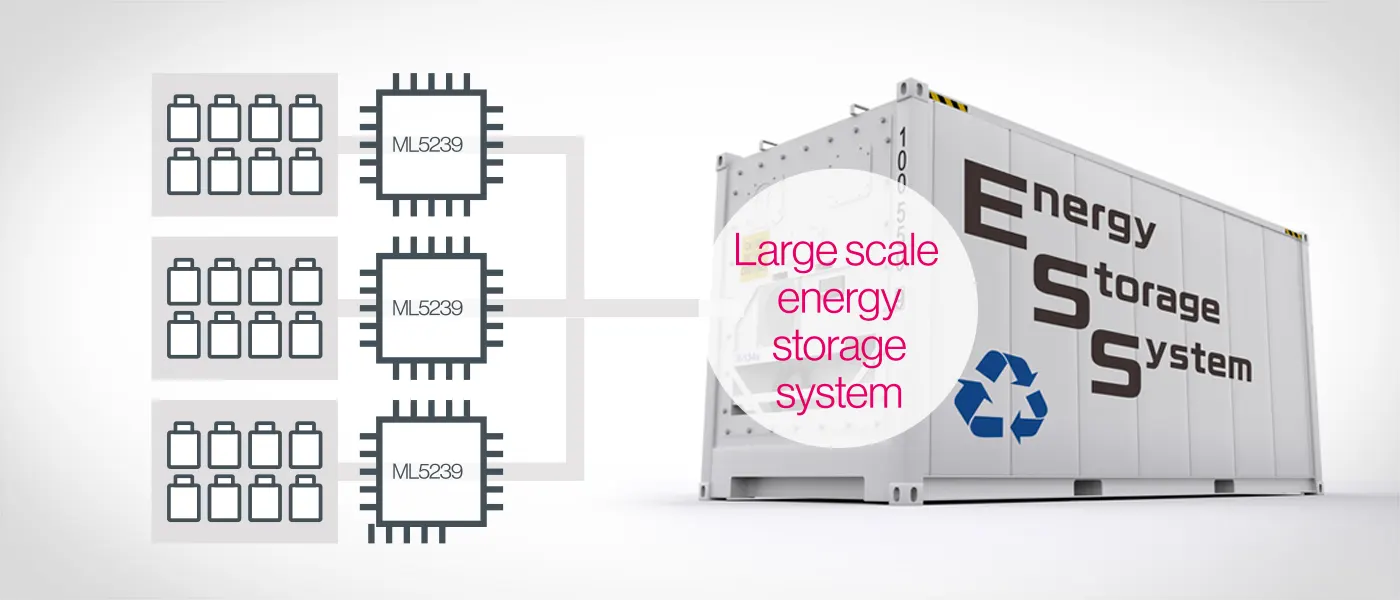

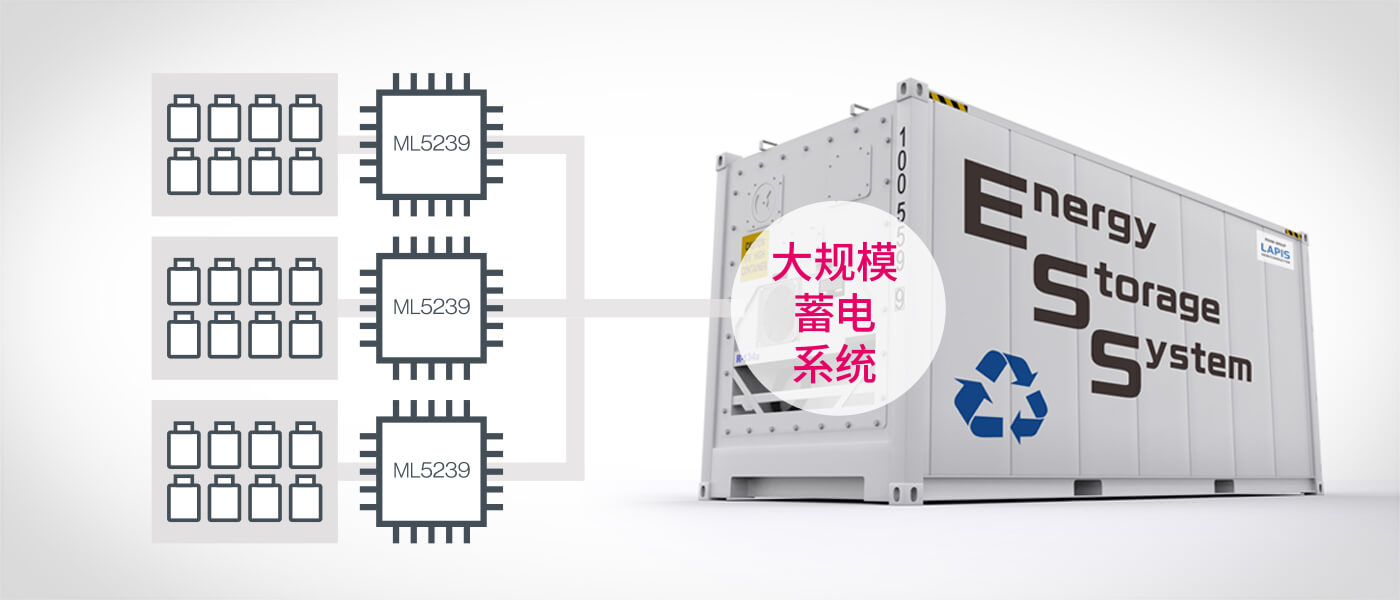

      特点3支持多级连接的多节串联高电压系统

      构建多节串联高电压锂离子电池监控系统

      Ml5239支持多级连接。可构建大规模蓄电系统等多节串联高电压锂离子电池监控系统。


      特点4高精度电压检测

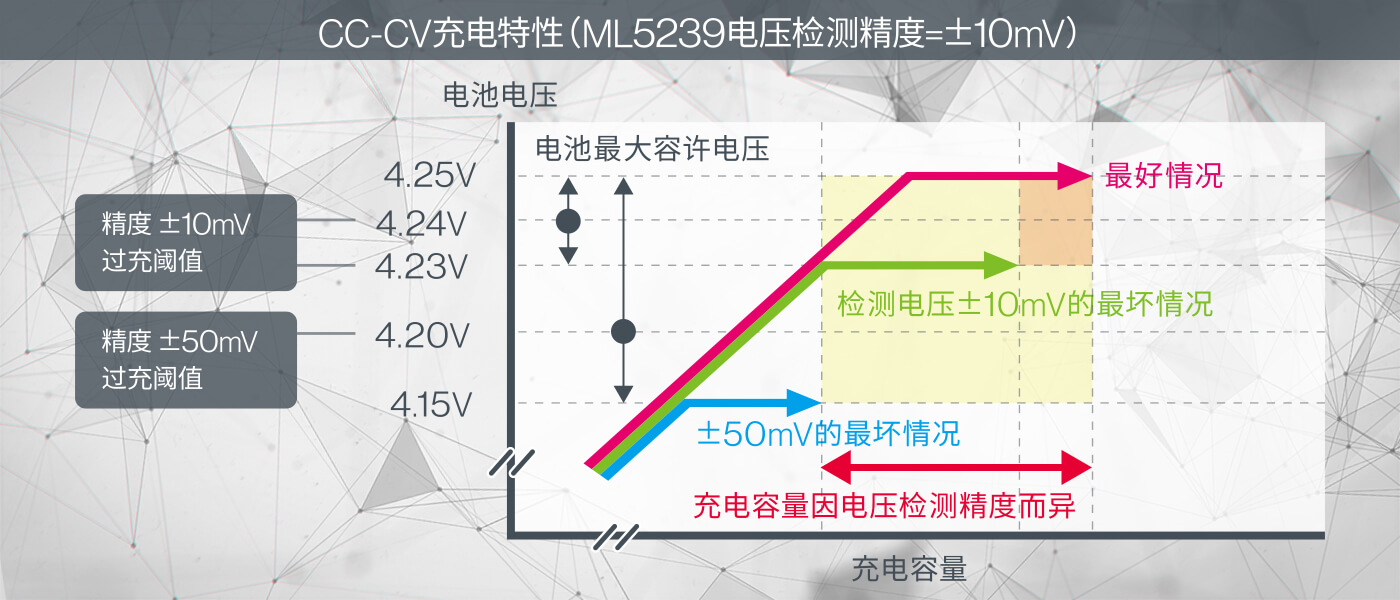

      ML5239 CC-CV充电特性

      电池电压检测精度达±10mV(ML5239),为业内先进水平。由于可以高精度地检测电池包中每节电池的电压,因此可以更大程度地使用电池容量。
      ML5248、ML5236、ML5238的电池电压检测精度分别为±20mV、±15mV、±20mV。

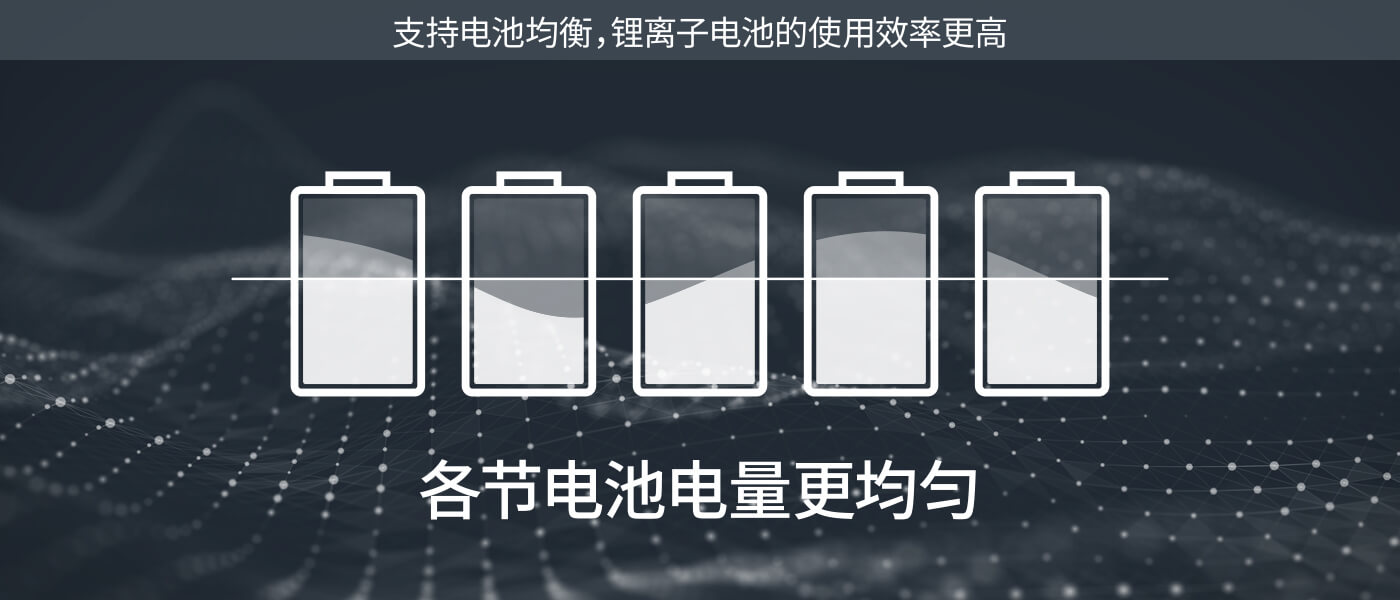

      特点5支持电池均衡

      支持电池均衡,锂离子电池的使用效率更高

      ML5204、ML5236和ML5238内置有电池均衡开关,ML5239具有外置电池均衡开关的驱动输出功能。
      通过用微控制器指示电池均衡开关的ON/OFF,可以执行电池均衡工作,提高电池使用效率。

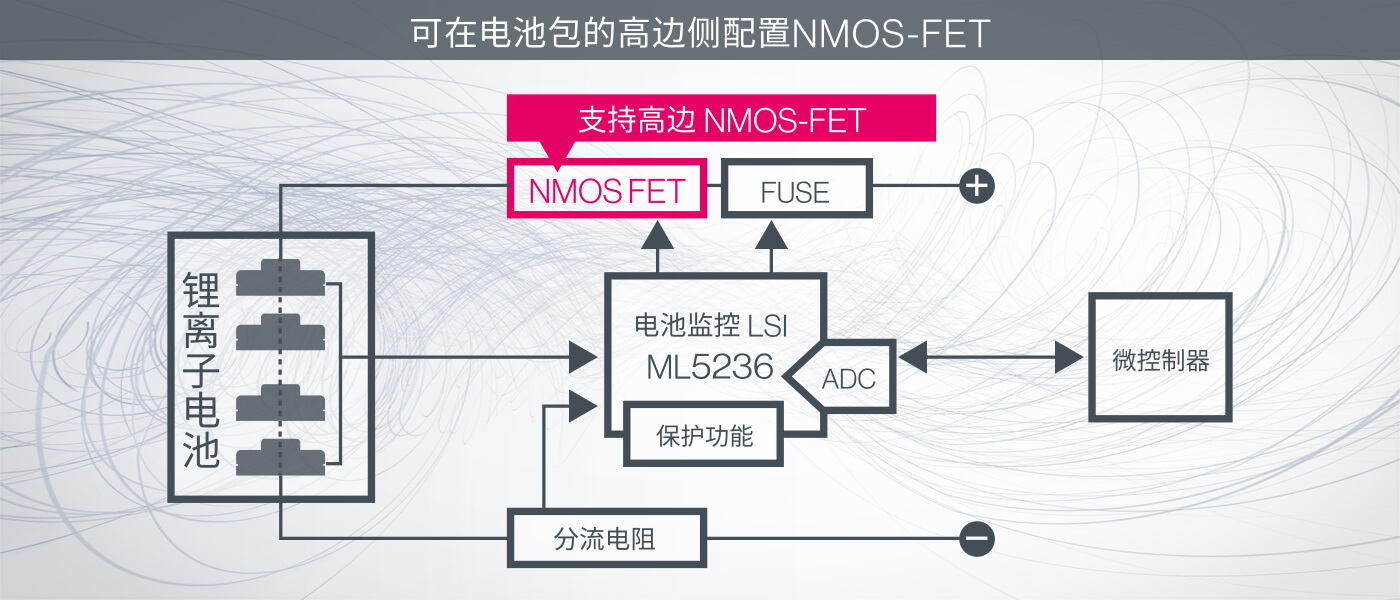

      特点6业内先进!支持高边NMOS-FET

      可在电池包的高边侧配置NMOS-FET

      ML5248和ML5236可以在电池包的高压侧(高边)配置MOSFET作为充放电控制用的开关,因此无需增加成本即可轻松进行包括微控制器在内的整体设计。

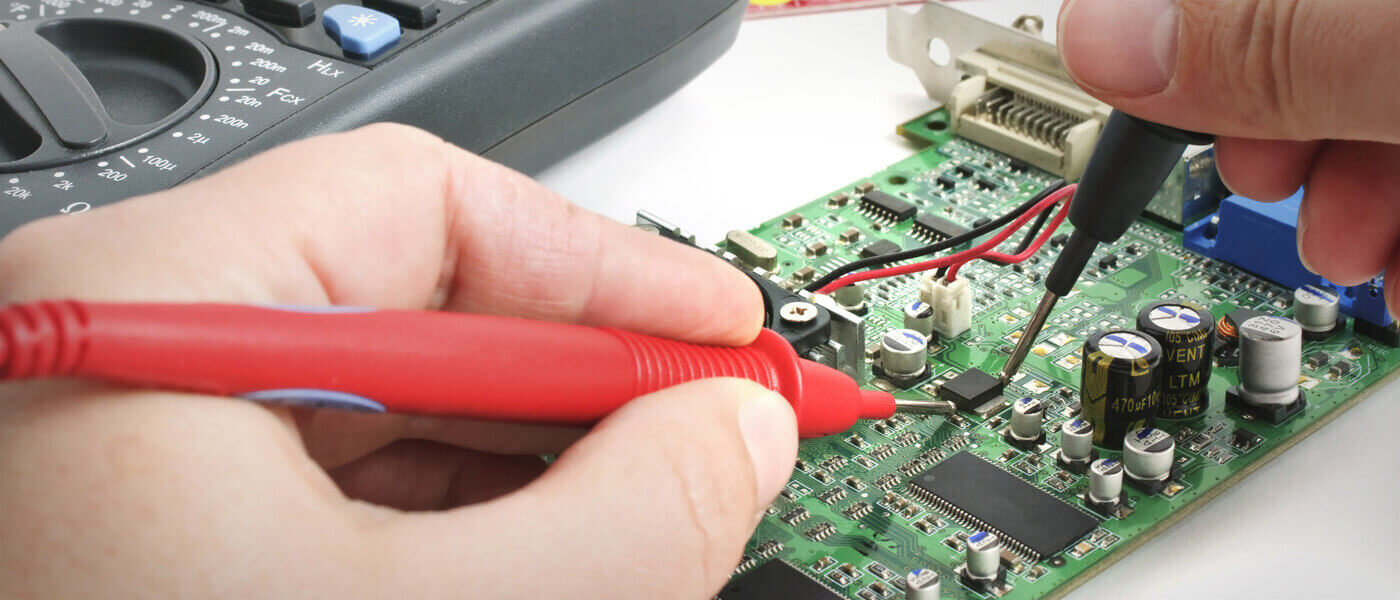

      特点7提供开发环境

      提供开发环境

      可提供搭载了各LSI的评估板和控制用的示例软件。仅需将电池包连接到评估板即可轻松评估LSI的规格和功能。

      应用领域

      模拟前端型锂离子电池监控LSI的应用领域

      蓝碧石科技的模拟前端型锂离子电池监控LSI可在各种应用中保护电池包,并通过其各种功能为锂离子电池的安全性提供支持。
