BD9G500EFJ-LA
7V~76V 输入 5A High-Side MOSFET内置 1ch降压DC/DC转换器

本产品面向工业设备市场、可保证长期稳定供货。BD9G500EFJ-LA是内置低导通电阻的上侧功率MOSFET的1ch降压DC/DC转换器。最大可输出5A的电流。是电流模式控制DC/DC转换器,具有高速瞬态响应性能,可轻松设定相位补偿。频率可在100kHz~650kHz之间调节。

We recommend BD9G500UEFJ-LA for your new development. It uses different production lines for the purpose of improving production efficiency. Electric characteristics noted in Datasheet does not differ between Production Line.

主要规格


型号 | BD9G500EFJ-LAE2
Status | 推荐品

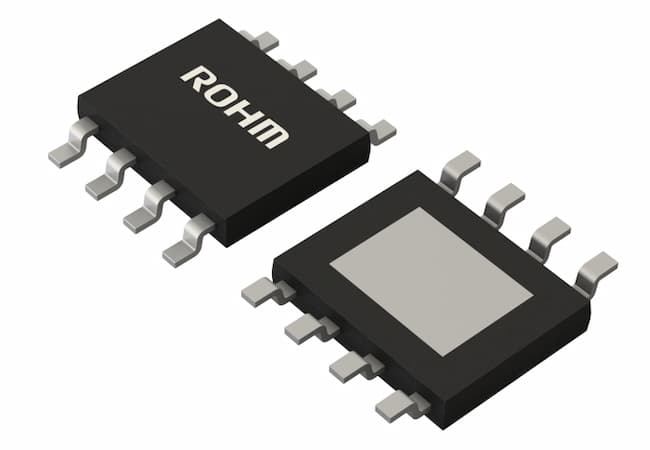

封装 | HTSOP-J8
包装数量 | 2500
最小独立包装数量 | 2500
包装形态 | Taping
RoHS | Yes

特性:

ch

1

Integrated FET / Controller

Integrated FET

Topology

Buck

Synchronous / Nonsynchronous

Non-synchronous

Vin1(Min.)[V]

7

Vin1(Max.)[V]

76

Vout1(Min.)[V]

1

Vout1(Max.)[V]

68.4

Iout1(Max.)[A]

5

SW frequency(Max.)[MHz]

0.65

Light Load mode

No

EN

Yes

PGOOD

No

Operating Temperature (Min.)[°C]

-40

Operating Temperature (Max.)[°C]

125

Package Size [mm]

4.9x6 (t=1)

Find Similar

特点:

  • Long Time Support Product for Industrial Applications.
  • Wide Input Voltage Range
  • Integrated High-Side MOSFET
  • Current Mode Control
  • Adjustable Frequency
  • Soft Start Function
  • Over Current Protection (OCP)
  • Under Voltage Lockout (UVLO)
  • Thermal Shutdown Protection (TSD)
  • Over Voltage Protection (OVP)
  • HTSOP-J8 package

概要



背景

年来,在以5G通信基站和FA设备为首的先进工业设备中,越来越多地配备了融和AI和IoT技术的新功能。随之而来的是对所使用的电源IC提出了越来越高的要求:不仅要小型高效,还要具有高耐压性能,以确保即使受到雷电等引起的突发性浪涌电压也不会损坏;而且还要能支持大电流,以使众多功能工作。
ROHM利用先进的电源系统工艺和垂直统合型生产体制,为工业设备市场开发出众多电源IC产品,这些产品不仅特性出色,而且还很注重可靠性和长期稳定供应。此次,ROHM又面向先进的工业设备领域,开发出高耐压和大电流性能兼备的DC/DC转换器IC。

罗姆的降压DC/DC转换器

概要

“BD9G500EFJ-LA”适用于48V电源系统,具有业内超高的80V耐压,同时由于其内置MOSFET,可实现同类产品中高达5A的输出电流,且支持大功率,从而有助于5G通信基站和充电桩等设备实现更高可靠性和性能。

样品

特点

1. 实现业内超高的80V耐压性能,安全工作范围更宽

D9G500EFJ-LA采用BiCDMOS高耐压工艺,在内置高边MOSFET(非同步整流型)的非隔离型DC/DC转换器IC中,实现了业内超高的80V耐压等级,从而可以使安全工作范围更宽。与同等输出电流的普通产品相比,耐压成功地提高了约20%,不仅在5G通信基站和服务器等的48V主电源系统中,而且在电池日益大型化的电动自行车和电动工具的60V电源系统中,都拥有足够的余量应对突发性的浪涌电压,因此有助于提高应用产品的可靠性。

实现业内超高的80V耐压性能,安全工作范围更宽

2. 实现业内超高的5A输出电流,有助于先进工业设备进一步提高性能并缩小体积

BD9G500EFJ-LA不仅具有80V的高耐压性能,而且还实现了在耐压60V以上的DC/DC转换器IC中超高的5A最大输出电流。非常有助于实现旨在通过安装AI和IoT功能来提高性能的工业设备,以及配备更多功能的设备的小型化。另外,通过内置低损耗MOSFET,虽为非同步整流,却仍可在2A至5A很宽的输出电流范围内实现高达85%的功率转换效率,更加节能。

应用示例

  • ●适用于48V电源系统的“BD9G500EFJ-LA”
  • ・需要48V级电源输入的5G通信基站的功率放大器、充电桩、服务器等
  • ・需要60V/48V级电源输入的电动自行车、电动工具等
  • ・浪涌电压较大的电机应用(吸尘器和洗衣机等白色家电)

Evaluation
Board


    • Evaluation Board
    • BD9G500EFJ-EVK-001
    • BD9G500EFJ-EVK-001 uses BD9G500EFJ-LA to output 5V from a 48V input voltage. The input voltage of the BD9G500EFJ-LA is from 7V to 76V and the output voltage is configurable from 1V to 0.97 x VIN V with external resistors. The operating frequency is configurable between 100 kHz and 650 kHz with an external resistor connected to RT pin. This is a current mode control DC/DC converter that provides fast transient response performance and simple phase compensation setup.

  • User's Guide Buy
