BM1422AGMV
3轴数字地磁传感器IC
BM1422AGMV
3轴数字地磁传感器IC
BM1422AGMV是将用于3个方向磁感应的各MI传感器和其控制用IC集成至小型封装的磁传感器。
*由于用途受限，因此可能没有库存。
主要规格
特性：
Digital Circuit Input Voltage (Min.)[V]
1.7
Sensor Type
3-axis MI Sensor
Analog Circuit Input Voltage (Min.)[V]
1.7
Digital Circuit Input Voltage (Max.)[V]
3.6
Analog Circuit Input Voltage (Max.)[V]
3.6
Operating Current (Typ.)[mA]
0.15
Magnetic Measureable Range (Typ.)[μT]
±1200
Magnetic Sensitivity (Typ.)[μT/LSB]
0.042
Maximum Exposed Field [mT]
1000
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
85
Package Size [mm]
2x2 (t=1)
特点：
- 3-axis Magnetic Sensor using MI Elements
- I2C Interface
- 12bit / 14bit Digital Output
产品概要
产品概要
面向停车场车辆管理系统的车辆检测领域，开发出检测地磁的MI传感器"BM1422AGMV"。
"BM1422AGMV"是融合了合作伙伴爱知制钢株式会社的MI元件开发技术和ROHM所擅长的半导体生产技术、传感器控制技术优势开发而成的产品。可检测车辆等引发的地磁场变化，其影响检测精度的噪声特性、温度特性、磁滞特性和耗电量等方面与一般产品相比均具有极高的性能优势(噪声影响仅1/3、温度影响仅1/6、磁滞特性几乎为0、耗电量仅1/8)，而且封装采用仅2*2mm的小型封装。由此实现了业界最高精度和超低功耗，作为地磁传感器非常有助于停车场车辆管理系统的发展与普及。
※截至2017年9月5日 ROHM调查数据

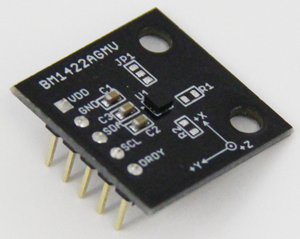

评估模块
目前，可简单评估BM1422AGMV的地磁传感器模块（可安装在传感器评估套件的扩展板上）已开始在网上销售。
可1个起购买！
特点

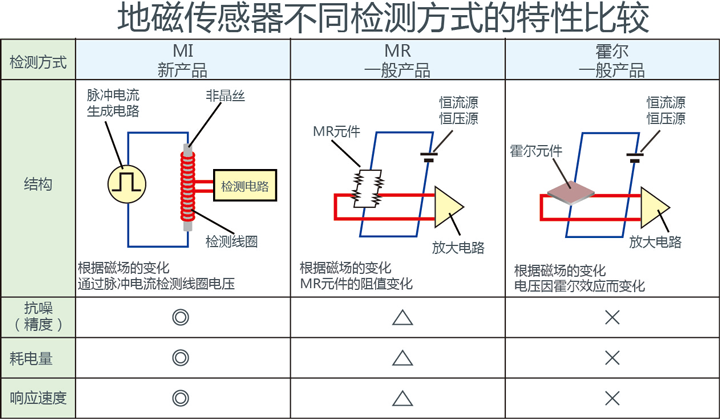

MI传感器采用特殊非晶丝制成的MI元件，与以往使用MR元件和霍尔元件的地磁传感器相比，在灵敏度、消耗电流，以及响应速度等方面更胜一筹，有望应用于各种领域。

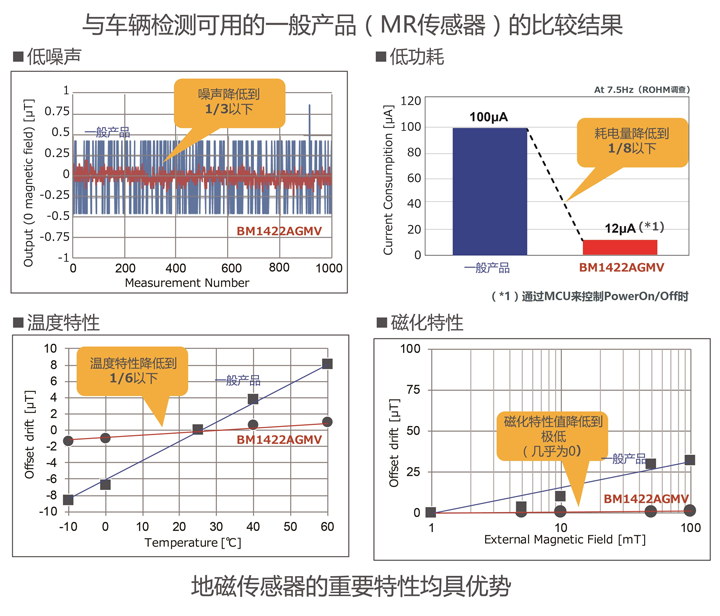

1．创造新价值的业界最高检测精度

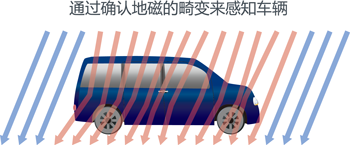

由于车辆检测是看地磁场变化的，因此超高检测精度和不易受周围环境影响的特性是非常重要的。
低噪声：提高车辆检测精度
优异的温度特性：降低昼夜、季节带来的误差
超强的磁滞特性：防止磁化导致的误动作
"BM1422AGMV"采用高灵敏度MI元件并与搭载抗噪性能优异的高精度A/D转换器的模拟前端电路相结合，与一般产品(可用于车辆检测的MR传感器)相比，分别将噪声的影响降低到1/3、温度影响降低到1/6、磁滞影响降低到几乎为0的极低值，从而实现了业界最高的检测精度。特别是磁滞特性几乎接近0，不存在一般产品存在的课题——有磁铁接近时传感器被磁化，从而有助于稳定的车辆检测。
2．业界最低的超低功耗
普通的地磁传感器为提高精度，需要增加测量(运算)次数，求出平均值，但高灵敏度的MI传感器即使减少测量次数也可实现高精度，因此，可大幅降低运算处理所需的电量。实现仅一般产品1/8的业界最低耗电量12μA(7.5Hz时)，有助于系统电池的长时间工作。
应用
●停车场的地磁车辆管理系统
●智能手机等移动设备的室内导航用位置检测
●AR(Augmented reality: 增强现实)产品
●超低耗电量的方位检测(电子罗盘用途)
