BH1792GLC
光学式脉搏传感器IC

BH1792GLC是搭载LED驱动器和绿色及IR检测用光电二极管的光学式脉搏传感器IC。对在活体内照射LED时反射光的强度进行测量。可通过LED的驱动电流调节LED亮度。使用具备高灵敏度和优异波长选择性能的绿色检测用光电二极管，可高精度获取脉搏信号。

Data Sheet 购买 *
* 本产品是标准级的产品。
本产品不建议使用于车载设备。
Data Sheet 购买 *
  • 文档
  • 封装和质量数据
  • 联系我们

主要规格


型号 | BH1792GLC-E2
Status | 推荐品
封装 | WLGA010V28
包装数量 | 3000
最小独立包装数量 | 3000
包装形态 | Taping
RoHS | Yes

特性：

Grade

Standard

Sensor Type

Heart Rate Monitor

Analog Supply Voltage (Min.) [V]

2.5

Analog Supply Voltage (Max.) [V]

3.6

Current Consumption [uA]

200.0

Standby Current [µA]

0.8

Red Light Cut

Yes

IR Cut

Yes

I/F

I²C

Operating Temperature (Min.)[°C]

-20

Operating Temperature (Max.)[°C]

85

特点：

  • Build-in green photodiode with excellent wavelength selective green filter and IR curt filter.
  • Built-in IR photodiode for touch detection.
  • Correspond to high sampling frequency. (1024Hz)
  • LED driver with current selection.
  • I²C bus Interface(f/s mode support)
  • Built-in FIFO

概要



产品概要

package

运动腕表、智能手表等可穿戴式设备大都具有测量脉搏数的功能，今后，其需求还将进一步扩大。
BH1790GLC/BH1792GLC采用了专门针对脉搏的高灵敏度传感器，实现了低功耗及业界顶级的检测精度。即使在室外，也能进行稳定的脉搏测量及长时间运行。
新产品BH1792GLC不仅具有低功耗特性，而且能实现1024Hz高速采样。支持高速采样才能得以实现的压力测量、血管年龄测量等生命体征测量。

评估模块

评估模块

目前，可简单评估BH1790GLC/BH1792GLC的脉搏传感器模块（可安装在传感器评估套件的扩展板上）已开始在网上销售。

罗姆传感器评估套件
脉搏传感器模块&传感器评估套件的产品信息&
支持网页

绿色LED SML-M13MT 产品页

可1个起购买！

ROHM光学式脉搏传感器

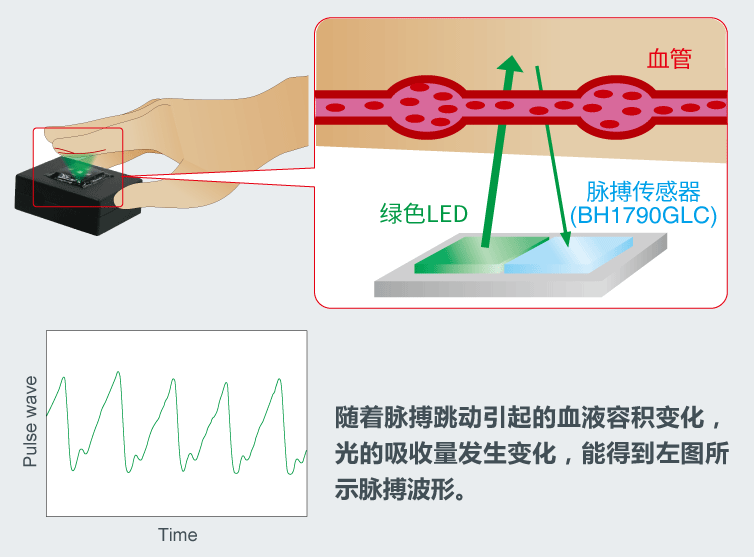

【光学式脉搏传感器的结构】

光学式脉搏传感器的结构

测量方式是通过测量LED照射光的反射光变化来测量脉搏引起的血管容量变化。

光学式脉搏传感器IC BH179xGLC系列



特点1：脉搏专用的传感器构成

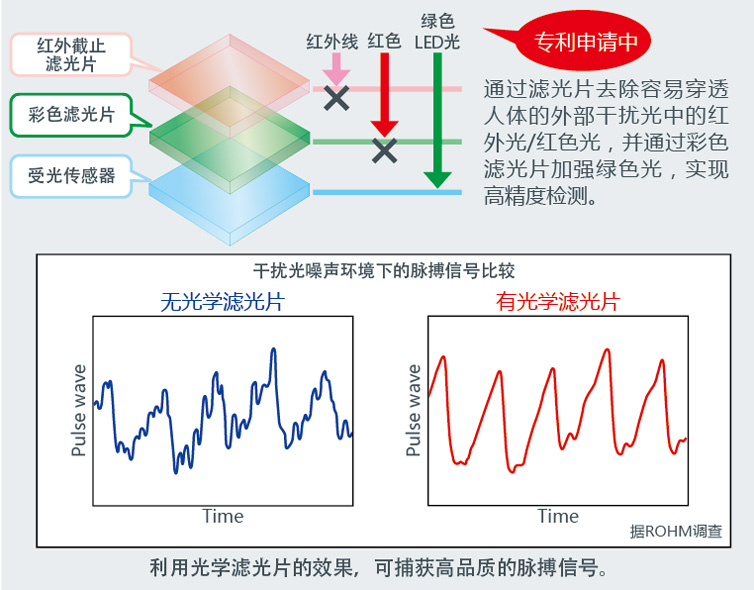

【高精度检测的原因】

新产品的特点及光学滤光片有无的比较

1.使用与最适合脉搏检测的绿色(Green)波长灵敏度结合的光电二极管

2.受光部采用绿色(Green)滤光片

3.搭载红外线(IR)截止滤光片

特点2：业界顶级的低消耗电流

由于传感器的高灵敏度，可降低LED亮度。实现了业界最高级别的低消耗电流。而且，BH1792GLC搭载了用于减少HOST(微控制器)侧功耗的FIFO(First in First Out)功能，基于脉搏传感器和微控制器的低功耗化，有助于应用设备的更长时间驱动。

  BH1790GLC BH1792GLC 竞争产品A 竞争产品B
工作时的消耗电流(LED+IC） 0.74mA 0.44mA 0.86mA 1.5mA
待机电流 0.8µA 0.8µA 0.8µA 15µA
电源电压范围 2.5~3.6V 2.5~3.6V 1.7~2.0V 3.0~3.6V
封装尺寸 2.8 x 2.8 x 0.9mm
(外接LED)		 2.8 x 2.8 x 0.9mm
(外接LED)		 2.8 x 5.6 x 1.2mm
(LED随附)		 3.6 x 6.36 x 1.0mm
(LED随附)

据ROMH调查

特点3：支持时代要求的生命体征测量 (BH1792GLC)

基于1024Hz高速采样，可以测量压力、血管年龄等复杂的生命体征。另外，本产品还内置了穿戴判别用红外传感器，安装了可穿戴式设备所需的一枚传感器，有助于系统的简略化。
