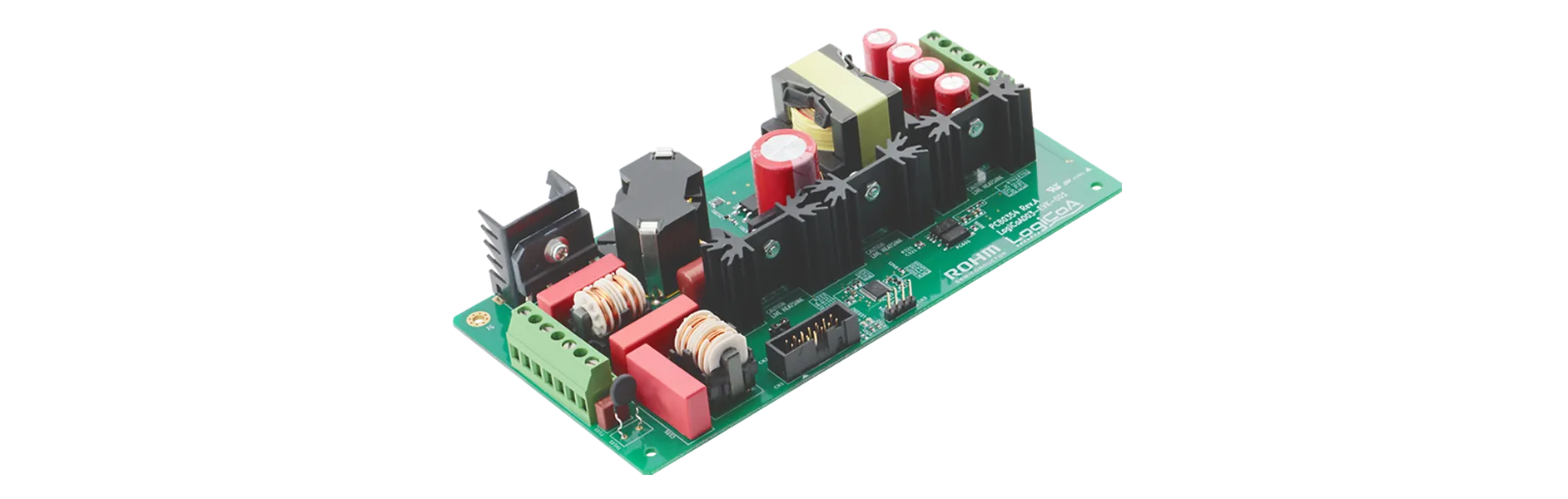

利用模拟数字融合控制技术实现高性能电力供应“LogiCoA™”功率电子解决方案
-
- LogiCoA™是为了更大程度地发挥出模拟电路的性能，基于融合了数字元素的设计理念开发而成的产品品牌。通过融合模拟和数字技术的优势，助力提高电能利用效率。
ROHM针对功率电子领域的应用，已经开始提供LogiCoA™解决方案，该解决方案利用模拟数字融合控制技术，以相当于模拟控制的低功耗和低成本实现了与高成本的全数字控制同样的功能。
这是具有开创性的解决方案，能够为工业和消费电子设备的电源类应用提供新的可能性，欢迎评估。
*功率电子领域：供电、控制及功率转换相关的领域
应用范围广泛
LogiCoA™解决方案广泛适用于功率电子领域中与电源、LED驱动和电机驱动相关的各种应用。

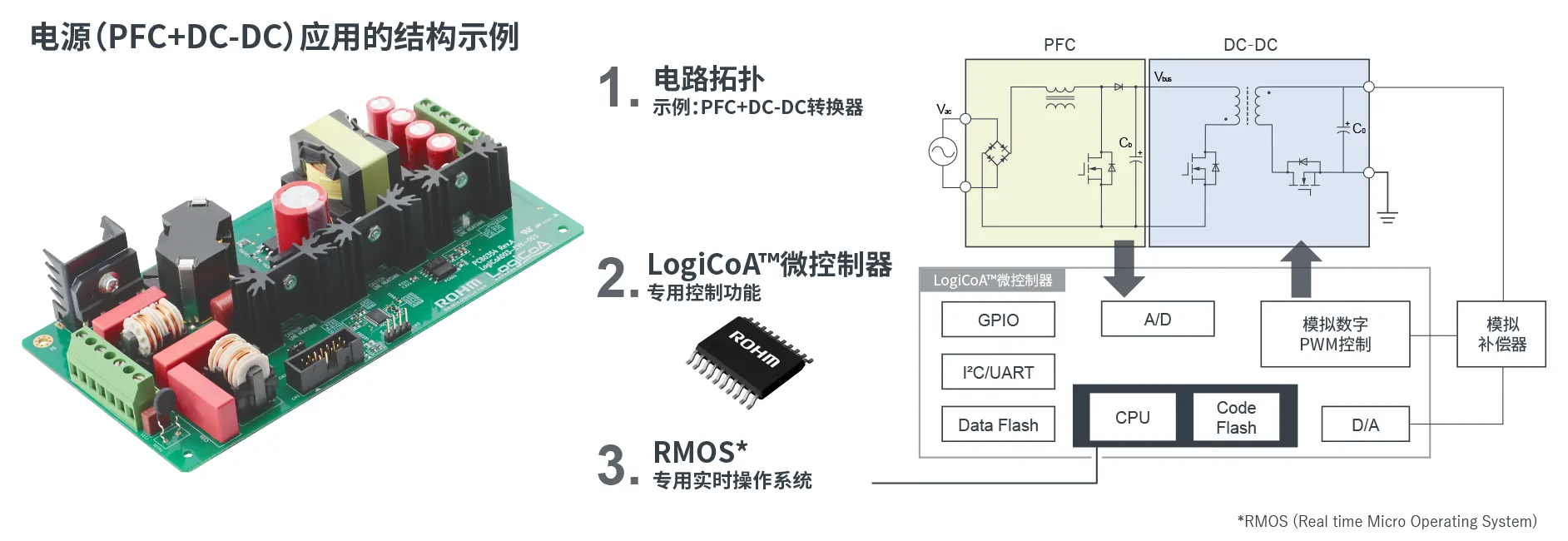

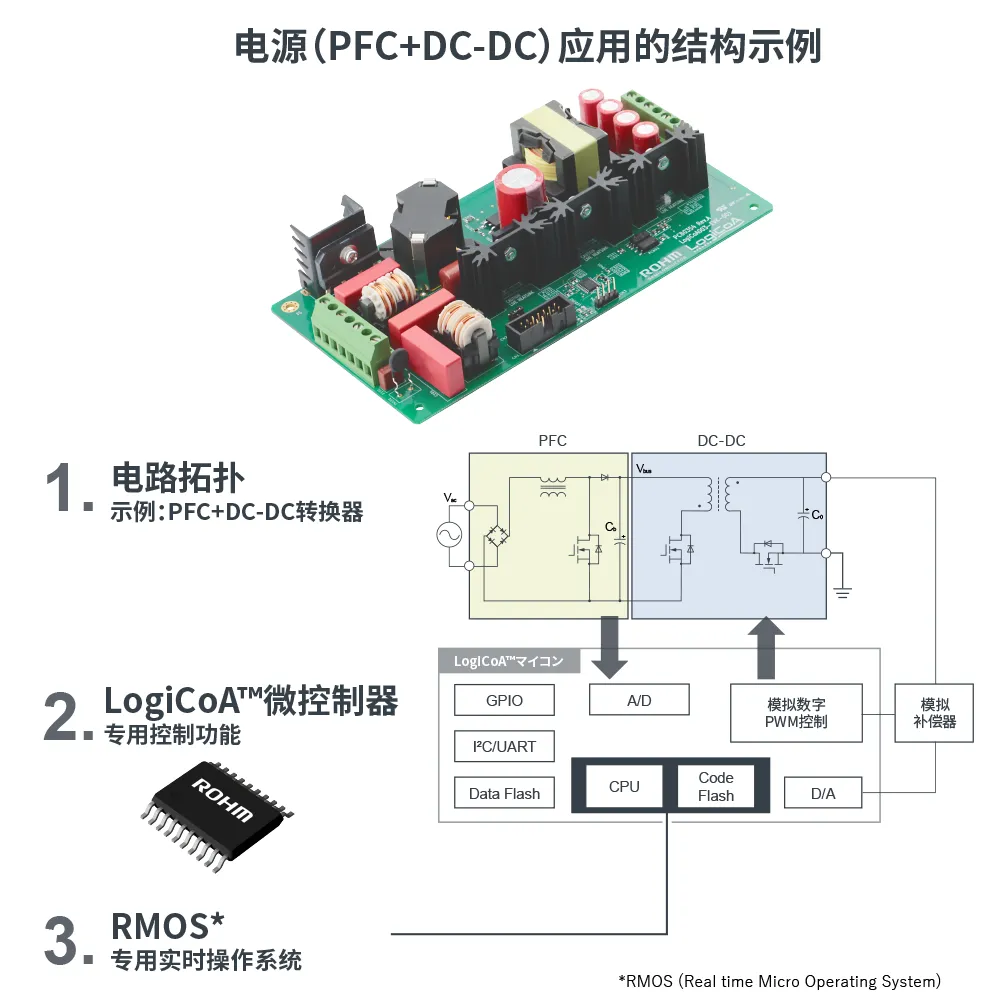

LogiCoA™解决方案的基本结构
实现了高性能、低成本和低功耗的LogiCoA™解决方案，由“电路拓扑”、“LogiCoA™微控制器”和“RMOS”三大元素组成。

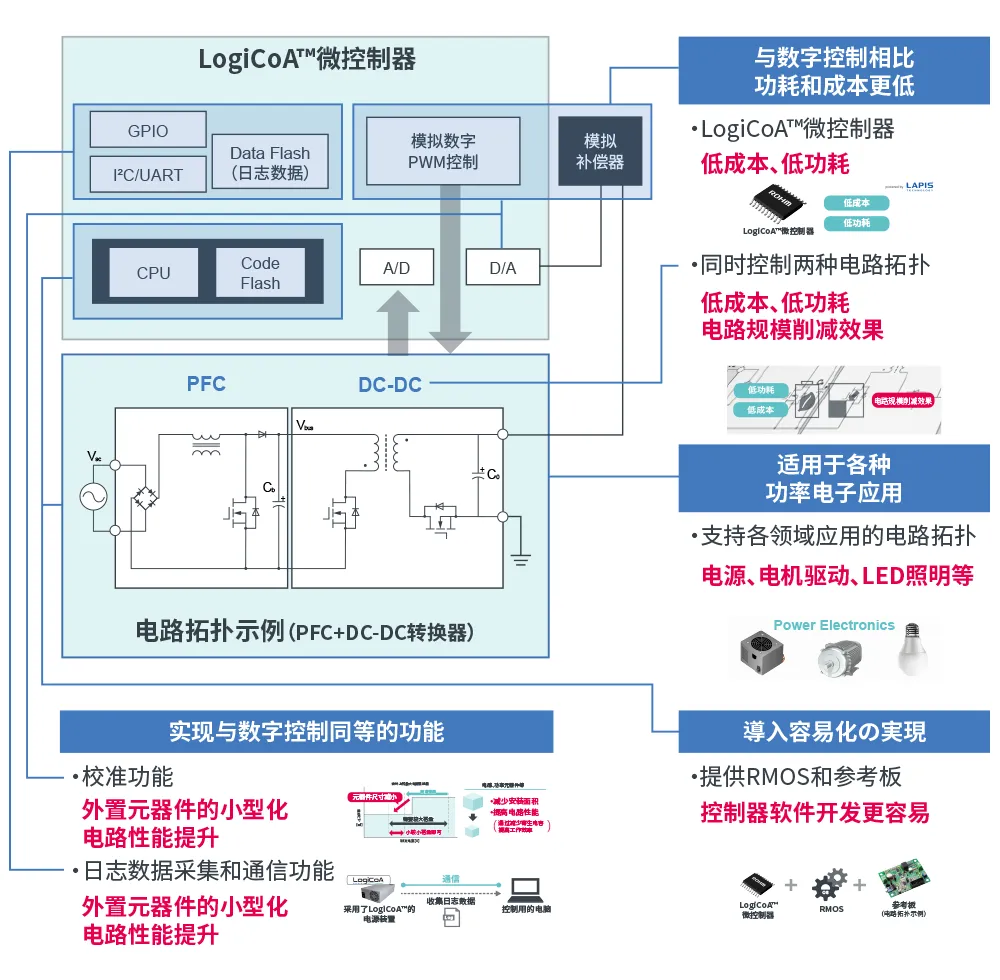

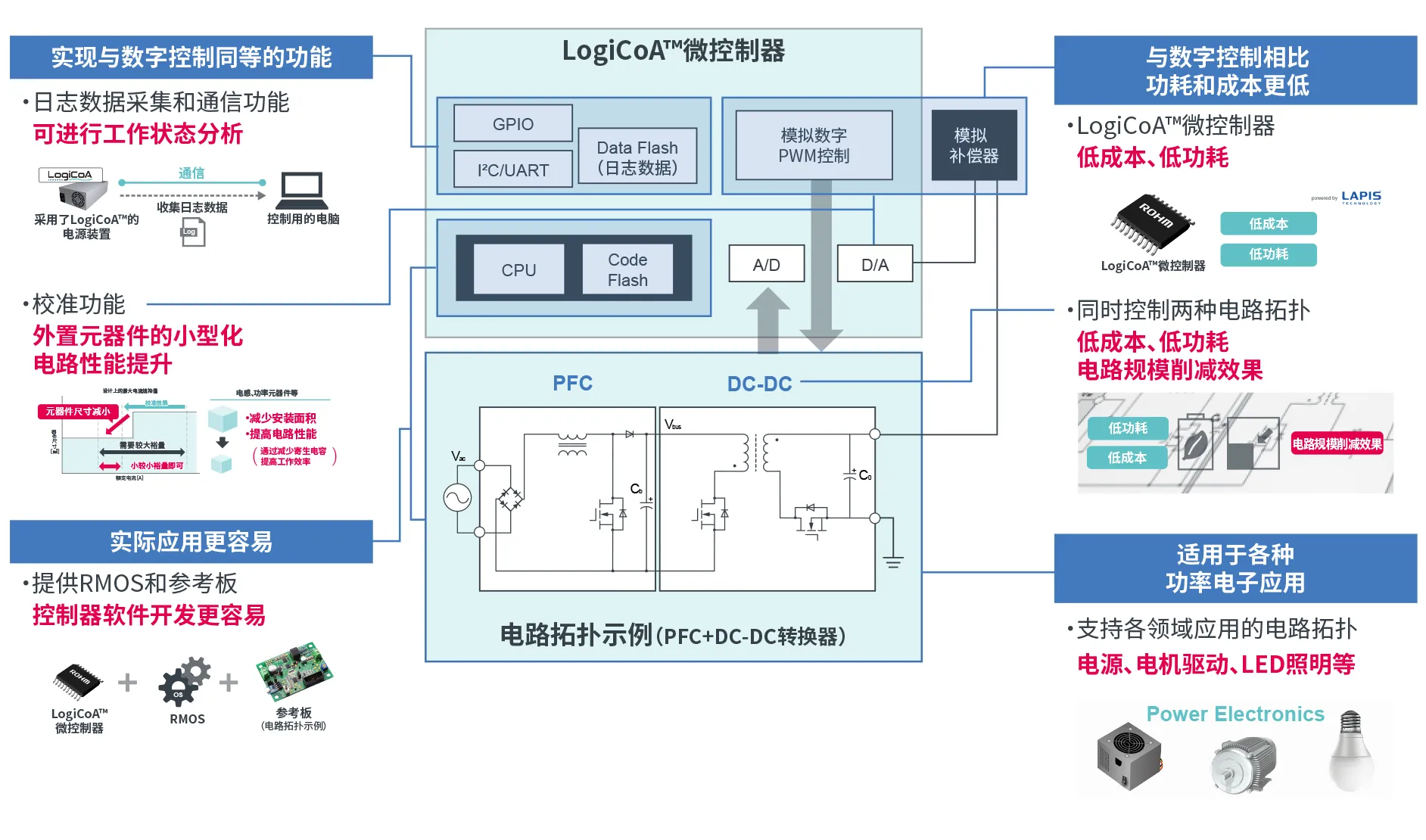

LogiCoA™的特点
LogiCoA™解决方案具有以下特点，能够为各种应用提供“高性能”、“低成本”和“低消耗”的产品优势。
实现与数字控制同等的功能
・利用日志数据采集和通信功能，可进行工作分析
・具有校准功能，可实现外置元器件的小型化并提高电路性能
与数字控制相比，功耗和成本更低
・低成本、低功耗的LogiCoA™微控制器

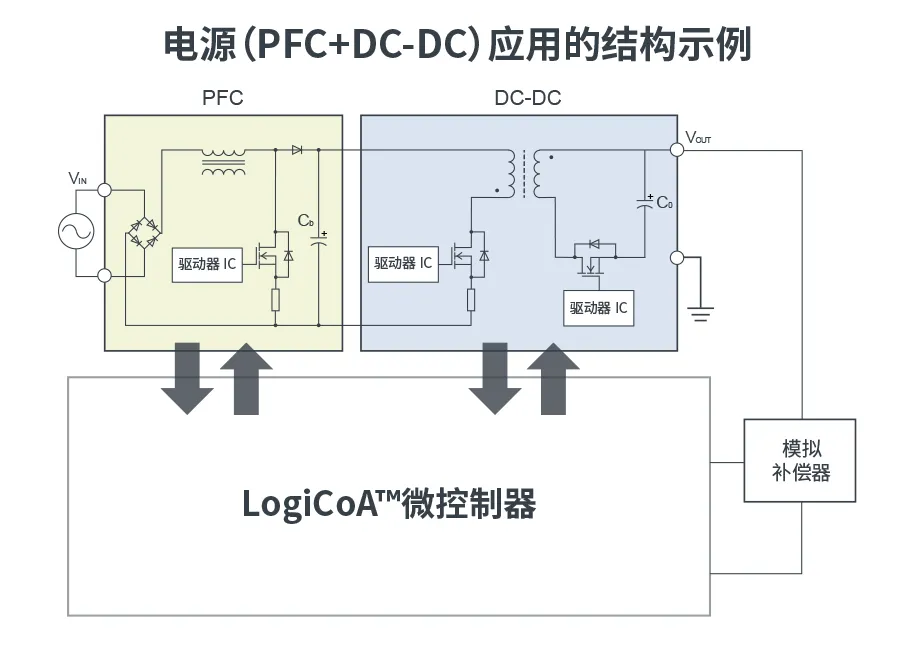

・同时控制两种电路拓扑，可实现低成本和低功耗。另外还具有削减电路规模的效果
实际应用更容易
・提供RMOS和参考板，微控制器软件开发更容易
适用于各种功率电子应用
・支持各领域的电路拓扑
在以往的模拟控制应用中引入LogiCoA™功率电子解决方案，能以更低的功耗和成本实现与数字控制同等的优势
罗姆的生产制造视频 ｜ 模拟数字融合所开创的未来电源设计 LogiCoA™电源解决方案
LogiCoA™电源解决方案
03:29
主要产品和开发环境 提供完善的支持资源，可轻松引入
为了便于客户轻松开始评估LogiCoA™解决方案，ROHM在官网上发布了参考设计、评估板、应用指南和软件（参考程序、评估用的GUI）等评估所需的各种资源。另外，参考板和相关产品也可通过网售平台购买。

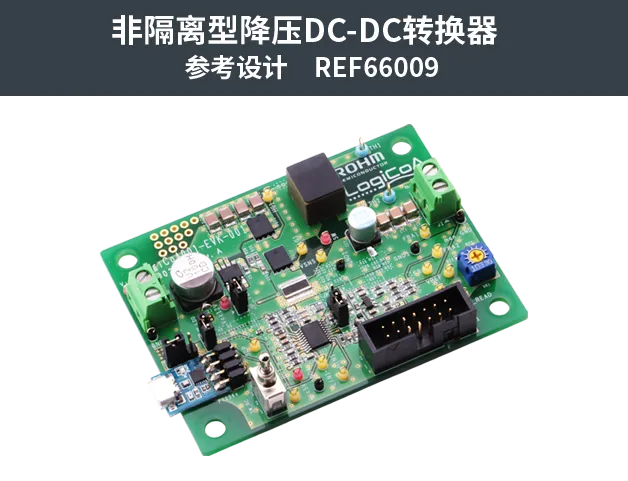

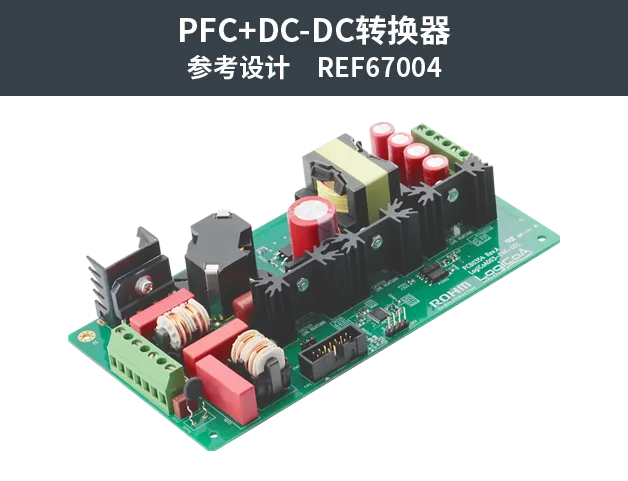

参考设计

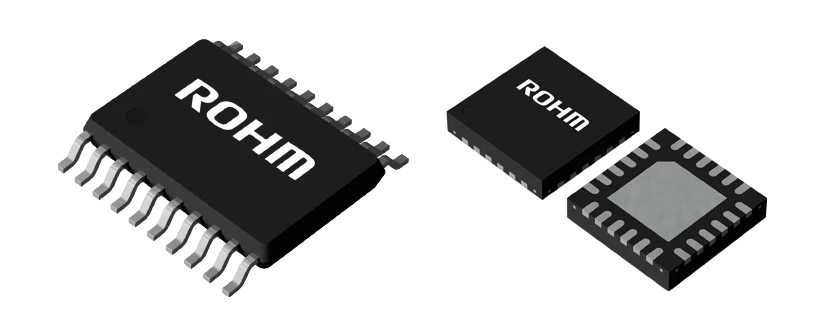

主要产品 LogiCoA™微控制器

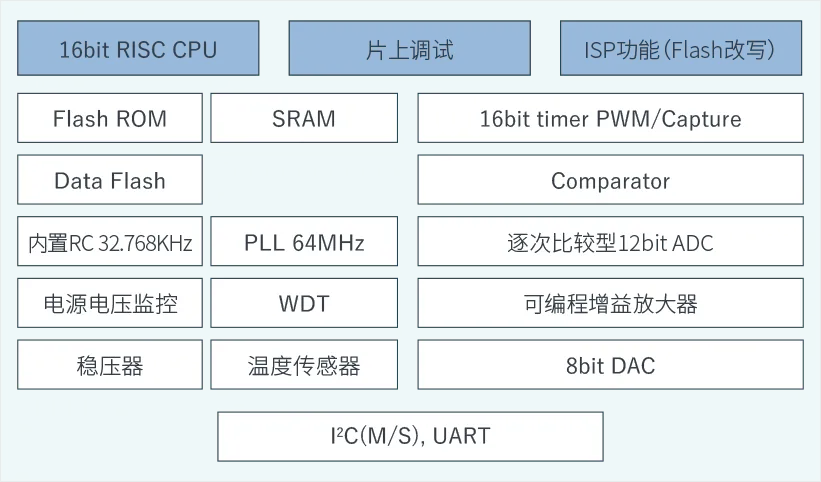

针对模拟数字融合控制优化了功能的微控制器
| 产品名称 | 工作电压 | 温度 | 定时器 | 比较器 | A/D 转换器 | D/A 转换器 | 可编程 增益放大器 |
CPU | 存储器 | 封装 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code Flash |
Data Flash | RAM | |||||||||||
| ML62Q2033 | 4.5V to 5.5V |
Ta= －40℃ to ＋105℃ (Tj=＋115℃) (绝对最大额定值：Tj Max=＋125℃) |
16bit timer with PWM/Capture × 6个计数器 最高工作频率64MHz （分辨率15.625ns） |
10次输出 | 3ch （时钟异步工作） 响应时间：Typ 100ns |
12bit SA-ADC: 5ch |
8bit， 2ch |
1ch， 增益设置：4档 （×4/×8/×16/×32） |
16bit RISC CPU内核（U16）， 最大工作频率16MHz |
16KB | 4KB （擦除单位：128B） |
2KB | TSSOP20 |
| ML62Q2035 | 32KB | ||||||||||||
| ML62Q2043 | 13次输出 | 16KB | WQFN24 | ||||||||||
| ML62Q2045 | 32KB | ||||||||||||
开发环境OS“RMOS”和软件开发环境
可根据应用电路所需规格定制功能

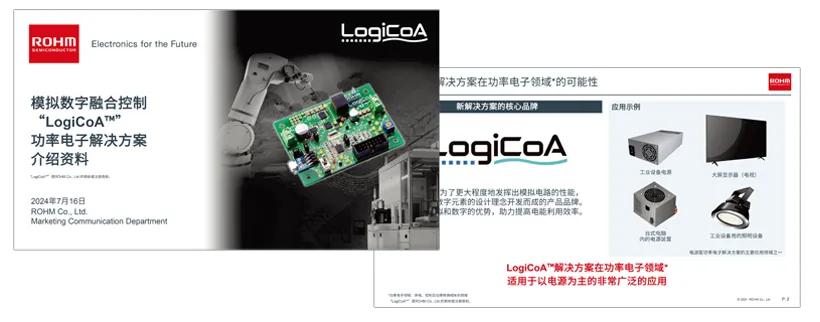

“LogiCoA™”功率电子解决方案介绍资料
可提供详细资料，为评估和采用相关产品提供支持。
注）“LogiCoA™”是ROHM Co., Ltd.的商标或注册商标。
