KINKI ROENTGEN INDUSTRIAL CO., LTD.通用电源
※国立研究开发法人 科学技术振兴机构 研究成果展开事业(Super cluster program)支援事业

利用SiC实现极度的小型化! 仅为以往的1/5! 500W输出
X射线发生装置用电源

概要

是面向X射线发生装置的通用电源系统。利用SiC,不仅可实现高效率,还可因低发热实现系统整体的小型化。

效果

利用SiC将功率损耗减少2%以上。并且,还可通过外置元器件及冷却机构的小型化,将电源每1W的容积减少到原来的约1/5。

500W输出 X射线发生装置用电源

500W输出 X射线发生装置用电源

采用的ROHM产品

NISSIN GIKEN Co.,LTD感应加热
※国立研究开发法人 科学技术振兴机构 研究成果展开事业(Super cluster program)支援事业

实现了完全空冷,转换效率提升10%! 5kW/10kW/15kW输出高频电源NET-5S/NET-10S/NET-15S

概要

高频电源作为材料开发及生产的加热源使用。利用SiC,实现了高效率。可将冷却系统从水冷转换为空冷,消除了因老化等导致的水故障。

效果

·转换效率平均提升10%(与Si-IGBT型比较)
·实现完全空冷(无水冷)
·使用金属溶解装置,缩短工序时间

5kW/10kW输出高频电源

5kW/10kW输出高频电源

采用的ROHM产品

Fukushima SiC Applied Engineering Inc.脉冲电源
※国立研究开发法人 科学技术振兴机构 研究成果展开事业(Super cluster program)支援事业

即使是100kV左右的高电压脉冲,也可实现30~50ns左右的陡峭的上升沿时间 100kV/240A-peak输出
Bipolar脉冲发生器SiC-Pulser

概要

为通用高电压脉冲发生器。陡峭的脉冲上升沿时间有助于提高薄膜涂层工艺等的生产效率以及改善质量。

效果

利用SiC,即使是100kV左右的高电压脉冲,也可实现30~50ns左右的陡峭的上升沿时间。

SiC-Pulser

SiC-Pulser

采用的ROHM产品

KURITA Seisakusho Co.,Ltd.脉冲电源
※国立研究开发法人 科学技术振兴机构 研究成果展开事业(Super Cluster Program)支援事业

利用SiC的高频特性,实现200kHz的脉冲等离子重复频率 1kW输出
液体中脉冲等离子发生装置1kW输出桌面型 MPP-HV04SiC

概要

采用SiC功率元器件模块,实现200kHz的脉冲等离子重复频率。

效果

要按需控制等离子化学反应,需要控制亚μ~数μs的脉冲等离子。通过发挥SiC的性能,实现Si-IGBT所难以达成的亚μ区域的高重复短脉冲等离子。

采用的ROHM产品

KURITA Seisakusho Co.,Ltd.脉冲电源
※国立研究开发法人 科学技术振兴机构 研究成果展开事业(Super Cluster Program)支援事业

可定制设计30kHz~300kHz的大功率等离子发生装置 3kW以上输出功率机型
液体中脉冲等离子发生装置3kW输出标准 MPP-HV※※系列SiC

概要

提供涵盖以往的30kHz领域到SiC独有的200kHz范围的大功率等离子反应场。还可根据用户需求定制设计,实现更大功率化、300kHz化等。

效果

对于等离子负载侧屡次发生的短路模式,也通过巧妙利用SiC的高温特性提高了耐过载量。

采用的ROHM产品

SHIZUKI ELECTRIC CO.,INC.能源

通过采用SiC功率模块,实现更高效率和转换器单元的小型化 电源管理装置<采用SiC模块>PM40B75C5A

概要

这是一款内置电容器的双向DC-DC转换器,是随着电容器的充放电进行直流电转换的装置。例如,当将其与逆变器设备连接使用时,可实现再生电力充电和动力运行助力。通过使用SiC模块,可提高应用产品的效率和节能效果,而且由于产品体积更小而能够采用壁挂式配置方式。

效果

与以往使用Si的产品相比:

  • 效率从95%提高至97%
  • 高频工作可实现外围元器件的小型化,从而使转换器单元的尺寸仅为以往产品的1/3。



内置7.5kW电容器的双向DC-DC转换器

PM40B75C5A

采用的ROHM产品

Nipron Corporation.能源

采用SiC器件减少了高达50%的功率损耗 光伏发电用DC-DC转换器100TBFL系列

概要

该产品是用于光伏发电等应用的组串式逆变器。通过使用SiC器件,不仅提高了产品的工作效率,还可取消风扇,从而有助于延长系统的使用寿命并提高系统的可靠性。

效果

通过将IGBT和FRD替换为SiC器件,可减少多达50%的损耗。

采用的ROHM产品

IKS Japan Co.,Ltd.能源
※国立研究开发法人 科学技术振兴机构 研究成果展开事业(Super cluster program)支援事业

采用SiC功率模块,减少了超过40%的功率损耗 10kW复合蓄电系统I_DENCON 10kW

概要

为微型智能电网系统,将PV*1、EV*2的充放电装置及发电机、蓄电池的电源与直流总线连接,可控制各电源的输入输出。与目前的市售产品相比,可减少超过70%的功率损耗。
*1 PV:太阳能发电系统
*2 EV:电动汽车

效果

典型案例的情况下,与使用Si元器件的产品相比,仅转换器部分就能减少超过40%的电力损失。

10kW复合蓄电系统

10kW复合蓄电系统

采用的ROHM产品

IKS Japan Co.,Ltd.能源

采用SiC功率模块,减少了超过40%的功率损耗 50kW复合蓄电系统I_DENCON 50kW

概要

为微型智能电网系统,将PV*1、EV*2的充放电装置及发电机、蓄电池的电源与直流总线连接,可控制各电源的输入输出。与目前的市售产品相比,可减少超过70%的功率损耗。
*1 PV:太阳能发电系统
*2 EV:电动汽车

效果

典型案例的情况下,与使用Si元器件的产品相比,仅转换器部分就能减少超过40%的电力损失。

50kW复合蓄电系统(®MSEG)

50kW复合蓄电系统(®MSEG)


Headspring Inc.SiC驱动工具

适合嵌入实验设备和产品的小型全SiC逆变器 SiC三相逆变器
嵌入式电路模块 三相逆变器(HGCB-6A-401300)

概要

这是一款搭载了SiC器件的10kVA三相逆变器,其控制部分与主电路部分绝缘,还配有控制所需的传感器电路和各种保护功能。主要适用于电机驱动和并网等AC200V级的实验设备和产品。产品附带电路图等设计资料,可作为设计参考使用。

效果

通过使用SiC器件,可实现高达200kHz的开关速度,这使得外置元器件和冷却机构可以进一步小型化,从而能够以纸巾盒大小的产品尺寸实现10kVA的容量。

嵌入式电路模块 三相逆变器 (HGCB-6A-401300)

嵌入式电路模块 三相逆变器
(HGCB-6A-401300)

采用的ROHM产品

Headspring Inc.SiC驱动工具

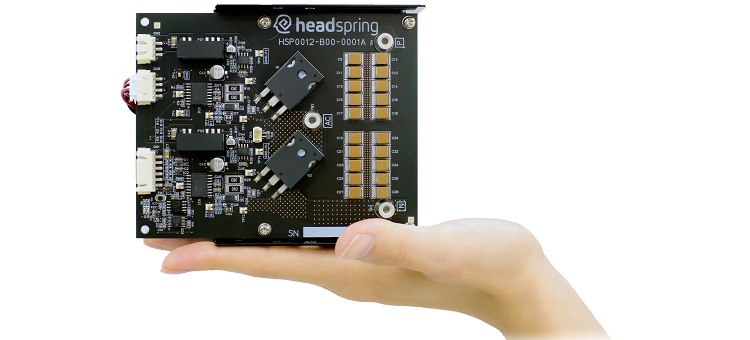

可轻松进行SiC元器件的驱动、评估的紧凑型实验工具SiC驱动、评估用实验工具
Circuit Block for Power Electronics (HGCB-2A-401350)

概要

用于驱动、评估SiC元器件的实验装置。主要在研究开发或功能试制等产品开发上游工序阶段,用于确认SiC元器件的响应性和损耗等。

效果

掌心大小的紧凑型,单机蕴藏着7.0kW的容量。
使用SiC元器件,可实现最大200kHz下的开关工作。
此外,还可与该公司制控制器进行组合。

Circuit Block for Power Electronics



Circuit Block for Power Electronics(大きさ比較)

Circuit Block for Power Electronics

采用的ROHM产品

TAMURA CorporationSiC驱动工具

低共模噪声、快速响应栅极驱动器模块 2EG-B 系列

概要

SiC-MOSFET的栅极驱动专用模块。内置DC-DC转换器和双路专用驱动电路,可以直接安装在SiC功率模块上方使用。

效果

无需设计,即可轻松驱动SiC功率模块。内置DESAT功能、软关断功能、米勒钳位功能等各种保护电路。未安装栅极电阻,因此需要安装之后方可使用。

Myway Plus Corporation.研究用装置

高速开关(高达200kHz)和大容量 研发用10~50kW逆变器单元
MWINV-1044-SIC / MWINV-2044-SIC / MWINV-5044-SIC

概要

该产品是一款研发用逆变器单元,可满足即装即用的需求。产品配备栅极驱动器,仅需输入栅极信号即可驱动开关速度200kHz的逆变器。支持高达DC800V的高电压输入。通过与Myway Plus公司的控制器(PE-Expert4)结合,可以对栅极信号进行光隔离,从而使驱动更安全。接口是通用的,可以通过连接各公司的控制器来驱动逆变器。

效果

该逆变器单元在10kW~50kW范围内实现了高速开关(高达200kHz)和大容量。虽为三相逆变器,也可以用作DC-DC转换器的堆栈。

研发用10~50kW逆变器单元

研发用10~50kW逆变器单元
