知性女工程师带您初识热敏 FFC（FPC）焊接方法和注意事项 Vol.10
12/13/2019
上一期和大家分享了如何粘贴放热板，这一期讲述另一个连接客户设备和热敏打印头（以下简称TPH）的桥梁，FFC（FPC）的焊接方法和注意事项。希望可以帮助大家少走弯路。
首先科普一下
FPC 是Flexible Printed Circuit的简写，使用具有高弯曲率的薄型绝缘材料，在膜状绝缘体上形成粘合剂层并在其上形成导体箔，可以自由弯曲。
FFC 是Flexible Flat Cable的简写，一种扁平电缆，通过将左右平行放置的导体夹在薄膜绝缘体中制成，接触部镀锡，与FPC比更廉价。
1. 话不多说，来探究一下焊锡机的主要部分
-
脉冲加热器 ― 通过压力用于压接FFP（FPC）和TPH。
-
下加热器 ― 用于预热、加热。
-
相机（如CCD相机）― 用于观察调整TPH和FFC（FPC）端子到固定位置。
2. FFC（FPC）的具体焊法
-
在TPH的外部涂上助焊剂。
-

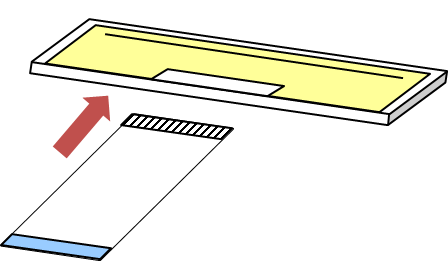

对齐TPH和FFC的端子，使用调整到适当温度的下加热器和脉冲加热器，同时压接TPH和FFC双方的端子。
-
调整温度，保持数秒，焊接后冷却。
3. 加固树脂

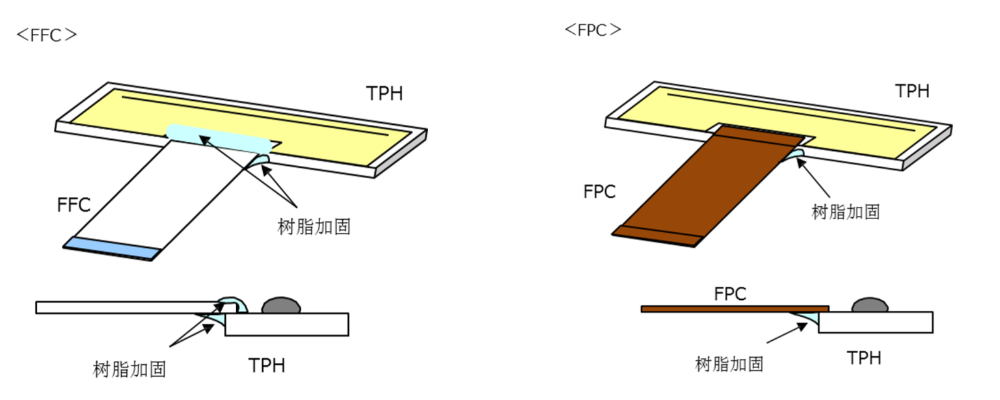

请如图加固FFC的正面和背面以及FPC背面一侧的树脂，防止焊接的FFC（FPC）剥离。
推荐材料
紫外线固化树脂：可快速固化的丙烯酸类的树脂（通过紫外线照射）
涂抹方法
1）在TPH和FFC的正面和背面两侧（FPC的背面）涂上UV树脂（请参见上图）
2）照射UV树脂
* 具体的使用方法还以实测为准，使用前请进行可靠性测试
不管是放热板还是FFC（FPC），正确的组装和连接都是无忧使用的前提，细心测试，反复实践，希望大家都能找到适合自己的焊接条件。
关于放热板，想回顾的同学请点击这里。
又到了TPH每月一推的时间了~
下面这一款是6inch的发票，标签，热转印用打印头，能胜任医疗界等对TPH的信赖度要求较高的领域。

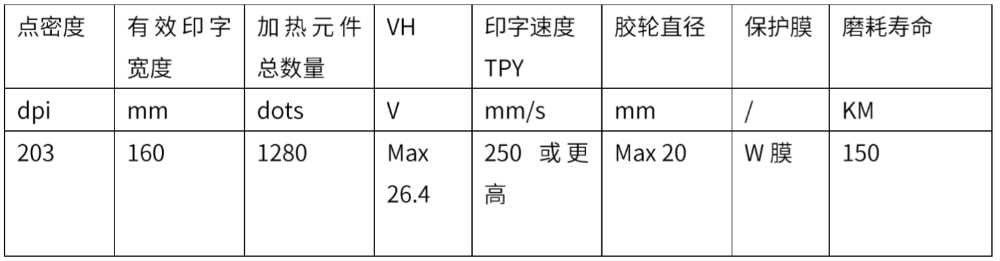

KA2006-D1GW00
-
W涂层保护膜实现高耐磨耗寿命
-
使用金电极增加打印头的耐腐蚀性
-
独特的加热元件构造防堆纸，防粘纸
如果有意多了解一下相关的热敏打印头

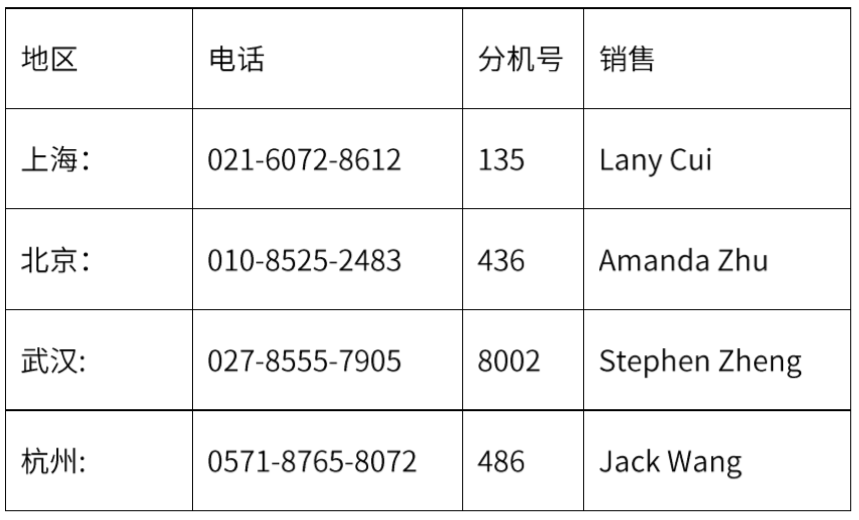

我们有优秀的销售和FAE等着您的咨询，请选择就近网点
* 更多销售网点请点击链接查看

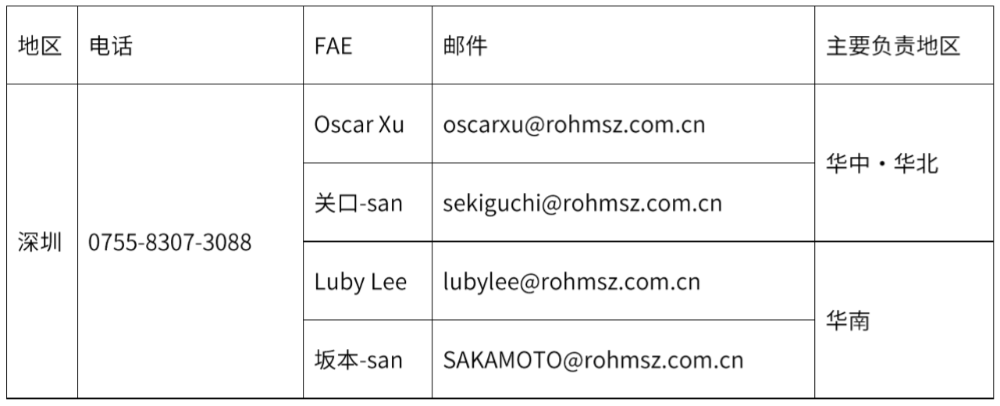

或者电话邮件给FAE，详细叙述一下您的需求
