ROHM推出输出电流500mA的LDO稳压器，提升大电流应用的设计灵活性
~极小电容亦可稳定运行~

中国上海，2026年1月27日——全球知名半导体制造商ROHM（总部位于日本京都市）今日宣布，面向车载设备、工业设备、通信基础设施等所用的12V/24V系统一级*1电源，开发出搭载ROHM自有超稳定控制技术“Nano Cap™”、输出电流500mA的LDO稳压器*2IC“BD9xxN5系列”（共18款产品）。

BD9xxN5 series

近年来，电子设备正朝着小型化、高密度化方向发展。为了进一步节省空间并提高设计灵活性，电源电路亟需一种即使采用小容量电容器也可稳定工作的电源IC。然而，用1µF以下的输出电容实现稳定运行在技术上还存在困难。针对这一课题，ROHM在2022年推出搭载自有超稳定控制技术“Nano Cap™”的LDO稳压器“BD9xxN1系列（输出电流150mA）”。该系列产品凭借用仅100nF的输出电容即可稳定运行的高性能，获得客户高度好评，目前已积累了丰富的实际应用业绩。此次新开发出的“BD9xxN5系列”，支持需要更大电流的应用，可进一步助力解决电源设计中输出电容相关的课题。

本系列产品是广受好评的“BD9xxN1系列”（输出电流150mA）的电流扩展型号，其输出电流提升至500mA，是以往型号的3倍以上，适用于需要更大电流的应用，应用范围更广。另外，本系列产品还采用了“Nano Cap™”技术，经证实，即使在仅470nF（Typ.）的输出电容条件下，也能将输出电压波动抑制在约250mV（负载电流波动1mA⇔500mA/1μs时）范围内，运行非常稳定。除常规的数μF的小型MLCC（叠层陶瓷电容器）和大容量电解电容器外，本系列产品还可兼容过去难以确保稳定性的1µF以下容值、0603M尺寸（0.6mm×0.3mm）等超小型MLCC。这不仅有助于实现电路和电路板的小型化，还有助于提高元器件选型的灵活性。

本系列产品已于2025年10月起以月产30万个的规模投入量产（样品价格300日元/个，不含税）。新产品已经开始通过电商进行销售。另外，还可以从ROHM官网上获取验证用的仿真模型——高精度SPICE模型“ROHM Real Model*3”（SPICE模型：BD900N5xxx-C、BD933N5xxxx-C、BD950N5xxxx-C）。

未来，ROHM将通过进一步扩充搭载Nano Cap™技术的LDO系列产品群，为电子设备的小型化、性能和可靠性提升贡献力量。

＜产品阵容＞

Part Number *1 Data
Sheet		 Input
Voltage
[V]		 Output
Voltage
[V]		 Output Voltage
Accuracy
[%]		 Output
Current
(Max.)
[mA]		 Output Capacitance
(Min.) *2
[nF]		 Quiescent
Current
(Typ.)
[μA]		 Shutdown
Switch		 Operating Temperature
Range
Tj [°C]		 Package
[mm]		 AEC-Q100
qualified
New BD9xxN5EFJ-C PDF 3
to
42		 3.3/
5.0/
Adjustable
(1 to 18)		 ±2 500 230 25 No -40
to
+150		 HTSOP-J8
(4.9×6.0×1.0)		 YES
New BD9xxN5WEFJ-C YES
New BD9xxN5FP-C No TO252-3/
TO252-5
(6.5×9.5×2.5)
New BD9xxN5WFP-C YES
New BD9xxN5FP2-C No TO263-3/
TO263-5
(10.16×15.10×4.70)
New BD9xxN5WFP2-C YES

*1: 'xx' in the part number determined by the output voltage (e.g. 3.3V=BD933N5-, 5.0V=BD950N5-, Adjustable=BD900N5-)
*2: Set capacitor value which do not fall below the minimum value. This value needs to consider the temperature characteristics and DC devicecharacteristics.

＜应用示例＞

车载设备：

  • ● 燃油喷射装置（FI）、胎压监测系统（TPMS）等动力总成系统相关电源
  • ● 车身控制模块（BCM）等车身系统相关电源
  • ● 仪表盘和抬头显示系统（HUD）等信息娱乐系统相关电源等

工业设备：

  • ● 可编程逻辑控制器（PLC）、远程终端设备（RTU）、工业网关等控制器用的电源
  • ● 温度、压力、流量等的模拟负载及传感器用的高精度LDO
  • ● 楼宇自动化、防灾、门禁控制器等监控控制器用的电源
  • ● 人机界面（HMI）和显示面板等的待机电源等

消费电子：

  • ● 冰箱、洗碗机、空调等设备的控制电路板用的电源
  • ● 恒温器（温控器）和门铃等住宅设备用的电源
  • ● 家庭安防系统和网络设备等持续供电用的电源

＜关于Nano Cap™＞

Nano Cap™ Logo

Nano Cap™是指利用ROHM的垂直统合型生产体系，通过融合“电路设计”、“布局”和“工艺”三大模拟技术优势而实现的超稳定控制技术。利用这种稳定控制技术，可消除模拟电路中电容器相关的稳定运行问题，有助于缩短汽车、工业设备、消费电子等各种领域应用产品的设计周期。

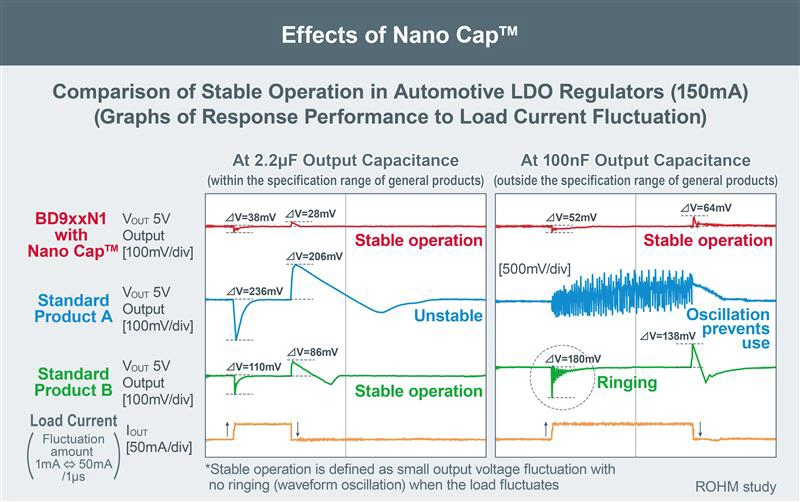

Effects of Nano Cap™

● 特设页面：实现节能和小型化的罗姆“Nano”电源技术
● 罗姆的生产制造：“Nano电源技术”
● 视频：超稳定控制技术 Nano Cap™

Nano Cap™是ROHM Co.，Ltd.的商标或注册商标。

＜术语解说＞

*1) 一级（Primary）
在电源IC中，从电池等电源的角度看，负责第一级转换的被称为“一级（Primary）”，负责其后的第二级转换的被称为“二级（Secondary）”。
*2) LDO稳压器（Low Drop Out稳压器/低饱和稳压器）
一种可将电压从直流电（DC）转换为直流电的电源IC。其输入输出电压差较小，属于线性稳压器（输入输出电压为线性动作）。与DC-DC转换器IC（开关稳压器）相比，具有电路结构简单、噪声少等特点。
*3) ROHM Real Model
高精度SPICE模型，利用ROHM自有的基于模型的技术，可忠实地复现IC实物的电气特性和温度特性，从而可实现IC实际值与仿真值完全一致。通过切实可靠的验证，可防止产品试制后的返工等问题发生，有助于提高应用产品的开发效率。
