MSL0402RGBU

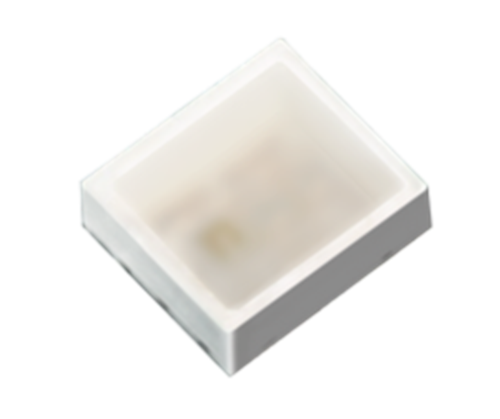

Small and high Brightness RGB LED
MSL0402RGBU
Small and high Brightness RGB LED
MSL04 series is a small reflector type side-emitting RGB chip LED. The small size enables matrix display by integration.
主要规格
特性:
Package Type
Triple Color / Reflector
LED Type
High Brightness
Application
Home Appliance, Industrial Equipment, Healthcare, Amusement
Package size[mm]
1.8x1.6 (T-0.5)
Emitting color
Red / Green / Blue
Dominant wave-length λD(Multi)(Typ.)[nm]
624 / 527 / 470
Number of Brightness Rank
8
Luminous Intensity(Multi)(Typ.)[mcd]
400 / 550 / 180
Forward Voltage VF (Typ.) [V]
2.1 / 3.5 / 3.3
IF @ VF [mA]
20
Chip Structure
AIGaInP / InGaN
Power Dissipation [mW]
180
Operating Temperature[°C]
-40 to 85
Storage Temperature [°C]
-40 to 100
特点:
- Small and high Brightness RGB LED
- 1816 (0706) size
产品概要
阵容广泛的罗姆贴片LED。 贴装面积世界最小带反射镜的LED MSL0402RGBU
特点
- 以业界最小※尺寸的、带反射镜高亮度三色LED实现丰富多彩的表现力
- 基于抗硫化性能与长寿命,实现高可靠性
- 确保静电耐压,无需齐纳二极
可1个起购买!
贴装面积世界最小※带反射镜的LED
与以往产品相比,贴装面积减小70%,相同贴装面积下能设置更多的LED。
显示更清晰细腻的文字、字符。
基于抗硫化性能与长寿命,实现高可靠性
实施了抗硫化 (香烟的烟雾、废气) 对策,同时实现长寿命。
可用于工业、车载领域。
高亮度&高混色
基于元件高密度贴装,实现了1816尺寸小型反射镜封装。
亮度比以往的模具产品提升约40%。横向漏光少,大幅提高了亮度与混色性。
*以往产品=SMLVN6RGB1系列
产品阵容
产品名※1 | 绝对最大额定值 | 电气光学特性 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
容许 损耗 PD(mW) |
正向 电流 IF(mA) |
正向 峰值 电流 IFP(mA) <Duty 1/10, 1kHz> |
反向 电压 VR(V) |
工作 温度 Topr (°C) |
保存 温度 Tstg (°C) |
正向 电压 VF |
反向 电流IR |
发光波长 λD |
亮度 IV※2 | |||||||||
Typ. (V) |
IF (mA) |
Max. (µA) |
V (V) |
Typ. (nm) |
IF (mA) |
Min (mcd) |
Typ. (mcd) |
IF (mA) |
||||||||||
■ | NEW MSL0402RGBU※3 |
78 | 30 | 100 | 5 | -40 to +85 |
-40 to +100 |
2.1 | 20 | 100 | 5 | 624 | 20 | 220 | 400 | 20 | ||
■ | 120 | 3.5 | 527 | 360 | 550 | |||||||||||||
■ | 114 | 3.3 | 470 | 90 | 180 | |||||||||||||
■ | SMLVN6RGB1W※4 | 400 | 50 | 2.1 | 10 | 624 | 450 | 700 | ||||||||||
■ | 40 | 3.3 | 527 | 710 | 1200 | |||||||||||||
■ | 470 | 220 | 400 | |||||||||||||||
■ | SMLVN6RGB1U※3 | 50 | 2.1 | 624 | 450 | 700 | ||||||||||||
■ | 40 | 3.3 | 527 | 710 | 1200 | |||||||||||||
■ | 470 | 220 | 400 | |||||||||||||||
■ | MSL0104RGBW※4 | 50 | 2.1 | 624 | 450 | 700 | ||||||||||||
■ | 40 | 3.3 | 527 | 710 | 1200 | |||||||||||||
■ | 3.2 | 470 | 220 | 400 | ||||||||||||||
■ | MSL0104RGBU※3 | 50 | 2.1 | 624 | 450 | 700 | ||||||||||||
■ | 40 | 3.3 | 527 | 710 | 1200 | |||||||||||||
■ | 3.2 | 470 | 220 | 400 |
※1:3色点亮时全部容许损耗 (3色同时点亮时,各取绝对最大额定值的30%。DC驱动时)
※2:50mm×50mm、基础材料:FR4:t=1.6mm 铜箔:t=0.07mm
※3:硅酮树脂 ※4:环氧树脂
