BD9P系列

新产品 BD9P系列

“BD9P系列”是一款高速响应的高效率开关稳压器,可以将高达40V的输入电压输出为0.8V~8.5V的稳定直流电压。即使在电池的电源电压有波动时,也可以稳定运行。与普通产品相比,可将输入电压波动时的输出过冲抑制在1/10以下,从而可以减少以往为解决过冲问题而添加的电容器容量。

“BD9P系列”采用新型控制方式,将电路消耗电流降至以往产品的1/3,从轻负载到高负载都实现了业界较高水平的高效率。该系列产品同时兼顾了通常被认为存在此消彼长关系的高速响应和高效率,并且不仅在高负载时达到92%(输出电流为1A时)的高转换效率,在轻负载(1mA)时也具有85%的出色转换效率。“BD9P系列”的高效率设计,不仅有助于降低汽车行驶时的功耗,而且还有助于降低引擎停止时的功耗。

不仅如此,“BD9P系列”与连接在它后段的二次电源IC“BD9S系列”相结合,还可以组成更高效的高速响应车载电源电路。ROHM提供的这些参考设计方案已经公布在官网上。除了解决方案参考板和各种设计支持工具之外,ROHM还公开了一款在线仿真工具“ROHM Solution Simulator”,可以用来确认“BD9P系列”的特性。使用该仿真工具可以进行接近于外围电路设计和参考设计的实际使用条件的仿真,从而能够显着降低产品设计阶段的负担。

特点

1.即使电池电压波动时也不会过冲,可稳定工作

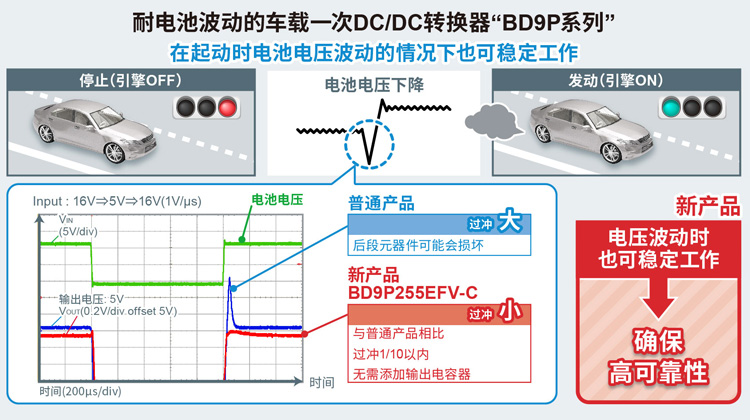

耐电池波动时车载一次DC/DC转换器“BD9P系列

汽车发动时引起的电池电压突然波动可能会导致电源电压低于输出设定电压的极端情况。在这种情况下,当电压恢复到正常值时在输出电压中发生的过冲是一直设计上要解决的问题。
“BD9P系列”可将输出电压过冲抑制在以往产品的1/10以下,可使设备的运行更稳定,从而可减少普通产品中为解决过冲问题而添加的电容器容量。

2. 在更宽的负载电流范围实现高效率,有助于进一步降低应用产品的功耗

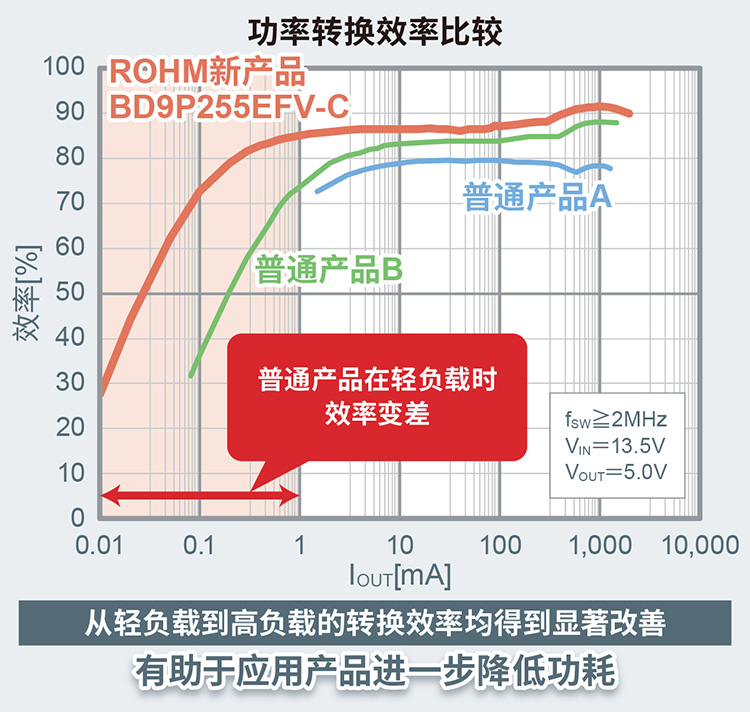

功率转换效率比较

“BD9P系列”同时具备高速响应和高效率优势,而这两项通常被认为是相互冲突的。 采用以往技术的电源IC,为了确保高速响应性能,需要较大的驱动电流,在轻负载时很难同时兼顾高速响应和高效率。
而“BD9P系列”采用新型控制方式,即使驱动电流低于普通产品,也能实现足够高的响应速度。这不仅使高负载时的转换效率高达92%(输出电流1A时),而且使轻负载时的转换效率也达到85%(1mA时)。从轻负载到高负载均实现了非常出色的高效率,因此无论是引擎停止时还是行驶时,都非常有助于降低应用产品的功耗。

3. 采用Nano Pulse ControlTM技术,实现高降压比和稳定工作

“BD9P系列”采用ROHM自有的超高速脉冲控制技术“Nano Pulse ControlTM”,始终在不干扰AM广播频段(1.84MHz Max.)的开关频率2.2MHz工作,对于高达40V的高压输入,还可以实现由后段元器件驱动的3.3V~5.0V级稳定输出。此外,内部时钟发生器内置有展频功能,可降低噪声峰值,因此非常适用于对辐射噪声要求尤为严格的车载应用。

4. 提供有助于减少配套产品开发工时的工具

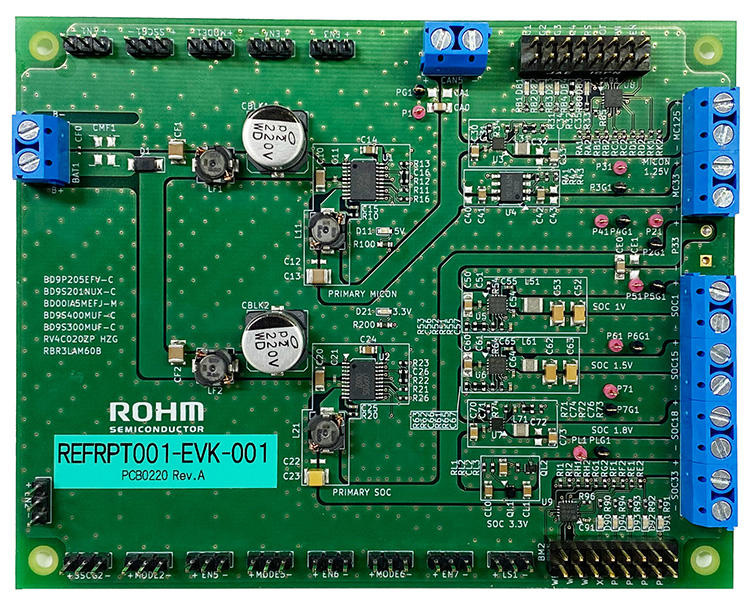

参考板 REFRPT001-EVK-001

ROHM公布的参考设计和“ROHM Solution Simulator”,有助于大大减少在电路设计、电路板设计、降噪设计、热设计、仿真等各设计阶段的设计工时。ROHM已经在其官网上公布了包括新产品“BD9P系列”在内的参考设计。

参考设计(REFRPT001)

在官网上已经公布了一次电源采用“BD9P系列”、二次电源采用“BD9S系列”的参考设计。电路配置涵盖了ADAS和信息娱乐功能所需的电源系统。参考板“REFRPT001-EVK-001”的电路板设计不仅已完成标准的电气特性检测,还实施了EMC测试和热设计,可以作为评估报告并确认其特性。此外,还公布了各种设计支持工具,包括设计数据、所搭载产品的仿真模型以及PCB CAD用的符号等。在进行设计讨论和实际安装时,欢迎充分利用这些工具。

已公布的设计支持工具

设计数据(电路图、BOM、PCB数据 等)
仿真模型(SPICE模型、热仿真用模型)
PCB库(CAD工具用的符号、引脚焊盘等)

ROHM Solution Simulator

ROHM的在线仿真工具“ROHM Solution Simulator”提供了仅需访问ROHM官网即可对BD9P系列的频率响应、负载响应和电源响应性能进行仿真的环境。使用该在线仿真工具,仅需设置条件即可轻松执行仿真并确认结果。这可以省去为进行早期研究(如在目标条件下确认特性)而重新构建仿真环境的麻烦。 不仅如此,ROHM还准备了一个通过适用于参考板“REFRPT001-EVK-001”的电路来确认一次电源和二次电源配置的基本特性的仿真环境。ROHM通过提供丰富的设计支持工具,为客户的开发提供大力支持。

REFRPT001 3个系统电源树 仿真电路(5V, 3.3V, 1.25V)(需要登录)
REFRPT001 4个系统电源树 仿真电路(3.3V, 1.8V, 1.5V, 1.0V)(需要登录)

应用示例

ADAS的传感器、摄像头、雷达
◇车载信息娱乐系统、仪表盘、BCM(车身控制模块)
等汽车中要求小型、高效和高可靠性的应用

产品阵容

一次 开关稳压器 BD9P系列

产品名称 绝对最大
额定值
输入电压
范围
输出电压 最大输出
电流
输出电压
精度
工作
频率
工作温度
范围
封装
BD9P105EFV-C 42V 3.5V~40.0V 0.8V~8.5V 1.0A ±1.75% 2.2MHz -40℃~
+125℃
HTSSOP-B20
(6.5×6.4×1.0mm)
BD9P135EFV-C 3.3V(Typ.)
BD9P155EFV-C 5.0V(Typ.)
BD9P105MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
BD9P135MUF-C 3.3V(Typ.)
BD9P155MUF-C 5.0V(Typ.)
NEW  BD9P108MUF-C 0.8V~8.5V
NEW  BD9P206EFV-C 0.8V~8.5V 2.0A 440kHz HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P236EFV-C 3.3V(Typ.)
NEW  BD9P256EFV-C 5.0V(Typ.)
BD9P205EFV-C 0.8V~8.5V 2.2MHz
BD9P235EFV-C 3.3V(Typ.)
BD9P255EFV-C 5.0V(Typ.)
BD9P205MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
BD9P235MUF-C 3.3V(Typ.)
BD9P255MUF-C 5.0V(Typ.)
NEW  BD9P208MUF-C 0.8V~8.5V
NEW  BD9P305EFV-C 0.8V~8.5V 3.0A 2.2MHz
or
440kHz
HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P308MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
NEW  BD9P608MFF-C 0.8V~8.5V 6.0A VFN20FV4535
(4.5×3.5×1.0mm)

二次 开关稳压器 BD9S系列

产品名称 绝对最大
额定值
输入电压
范围
输出电压 最大输出
电流
输出电压
精度
工作
频率
工作温度
范围
封装
BD9S000NUX-C 7V 2.7V~ 5.5V 0.8V ~VIN 0.6A ±1.5% 2.2MHz -40℃~
+125℃
VSON008X2020
(2.0×2.0×0.6mm)
BD9S100NUX-C 0.8V ~VIN 1.0A VSON008X2020
(2.0×2.0×0.6mm)
NEW  BD9S109NUX-C 0.8V ~VIN 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S110NUX-C 1.2V(Typ) 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S111NUX-C 1.8V(Typ) 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S200MUF-C 0.8V ~VPVINx0.8V 2.0A VQFN16FV3030
(3.0×3.0×1.0mm)
BD9S201NUX-C 0.8V ~VIN 2.0A VSON008X2020
(2.0×2.0×0.6mm)
NEW  BD9S209NUX-C 0.8V ~VIN 2.0A VSON008X2020
(2.0×2.0×0.6mm)
NEW  BD9S231NUX-C 0.8V ~VIN 2.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S300MUF-C 0.8V ~VPVINx0.8V 3.0A VQFN16FV3030
(3.0×3.0×1.0mm)
BD9S400MUF-C 0.8V ~VPVINx0.8V 4.0A VQFN16FV3030
(3.0×3.0×1.0mm)
NEW  BD9S402MUF-C 0.6V ~VPVINx0.75V 4.0A ±1.0% VQFN16FV3030
(3.0×3.0×1.0mm)

设计模型

一次 开关稳压器 BD9P系列

产品名称 SPICE模型 热模型 电路图符号和焊盘引脚 3D Step模型 Calculation-sheet
BD9P105EFV-C available available available available available
BD9P105MUF-C available available available available available
NEW  BD9P108MUF-C available - available available -
BD9P135EFV-C - available available available available
BD9P135MUF-C - available available available available
BD9P155EFV-C - available available available available
BD9P155MUF-C - available available available available
BD9P205EFV-C available available available available available
BD9P205MUF-C available available available available available
NEW  BD9P208MUF-C available - available available -
BD9P235EFV-C available - available available available
BD9P235MUF-C - available available available available
BD9P255EFV-C - available available available available
BD9P255MUF-C - available available available available
NEW  BD9P206EFV-C available - available available -
NEW  BD9P236EFV-C - - available available -
NEW  BD9P256EFV-C - - available available -
NEW  BD9P305EFV-C - - available available -
NEW  BD9P308MUF-C - - available available -
NEW  BD9P608MFF-C - - available available -

二次 开关稳压器 BD9S系列

产品名称 SPICE模型 热模型 电路图符号和焊盘引脚 3D Step模型 Calculation-sheet
BD9S000NUX-C available - available available -
BD9S100NUX-C available - available available -
NEW  BD9S109NUX-C - - available available -
BD9S110NUX-C - - available available -
BD9S111NUX-C - - available available -
BD9S200MUF-C - - available available -
BD9S201NUX-C available available available available -
NEW  BD9S209NUX-C - - available available -
NEW  BD9S231NUX-C - - available available -
BD9S300MUF-C available available available available -
BD9S400MUF-C available available available available -
NEW  BD9S402MUF-C available - available available -
