Totem-Pole Bridgeless PFC (Synchronous FETs)

说明

当低频侧由MOSFET组成时,即为图腾柱无桥PFC。通过使用MOSFET,可以实现更高的效率,通过改变控制方法,也可以双向运行。当输入电压分别为正半周和负半周时,其开关作为升压转换器工作。图腾柱结构解决了整流二极管的恢复损耗问题。

概要

・单级 PFC
・低频侧使用SJ MOSFET以实现高效率。
・效率可达99%以上
・开关频率 48kHz-150kHz

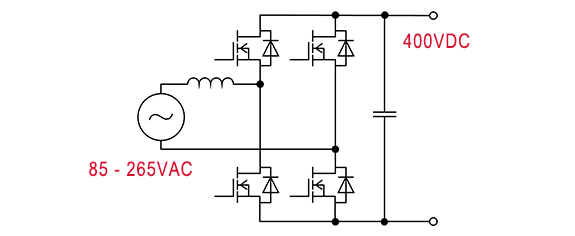

电路

电路

主要产品

Product Category Product family Product Number Feature
Transistor 750V SiC MOSFET SCT4XXXDx series NEW 新产品SiC MOSFET产品。 通过改进低导通电阻实现出色的性能。 支持750V的耐压,与传统产品相比,确保了工作裕度,因此可以放心使用。
650V SiC MOSFET SCT3xxxAx series 与本公司传统产品相比,导通电阻低(降低 50%)的沟槽栅极型 SiC MOSFET。
Low frequency Leg 600V SJ MOSFET R60 serires PrestoMOSTM系列是600-800V耐压功率MOSFET系列产品,采用Super Junction技术,实现高速开关和低导通电阻性能。 且封装阵容丰富。
650V SJ MOSFET R65 serires 采用Super Junction技术的耐压600至800V的功率MOSFET产品,实现了高速开关和低导通电阻性能。 且封装阵容丰富。
Gate Driver BM60212FV-C 高耐压(1200V)高边/低边驱动器。 内置反射镜钳位功能和低压故障预防功能 (UVLO)。
BM61X4XRFV 1ch构成,3,750Vrms 绝缘型栅极驱动器。可与带电流源端子的开关元件兼容

仿真

A-010 : Totem-Pole Bridgeless PFC (Synchronous FETs)
