罗姆传感器评估套件

脉搏传感器评估板

脉搏是指随着心脏输出血液发生的血管的容积变化。可通过绿色LED和光学传感器测量这种容积变化,检测脉搏。在传感器部位搭载适合脉搏检测的光学滤波器,能够大幅降低红外光、红色光等外部干扰光的影响。即便是在室外等地方也能捕获高质量的脉搏信号。
通过运用ROHM长年积累的光学传感器技术,还能大幅度提高传感部位的灵敏度。能够对应亮度小的低VF LED,因此无需升压电路等外置电路,实现了低功耗的脉搏传感器系统。
能够为电池容量有限的可穿戴式设备等提供长时间驱动。BH1792GLC不仅具有低功耗特性,而且能实现1024Hz高速采样。支持高速采样才能得以实现的压力测量、血管年龄测量等生命体征测量。

脉搏传感器

购买传感器评估套件

产品阵容

型号 脉率测量时
消耗电流
(including LED current)
采样频率 搭载的产品
BH1792GLC-EVK-001 0.44mA 32 / 64 / 128 / 256 / 1024Hz BH1792GLC
BH1790GLC-EVK-001 0.76mA 32 / 64Hz BH1790GLC

数据表

引脚输出/Shield信息

电路图

电路图

脉搏传感器评估板

电路板布局

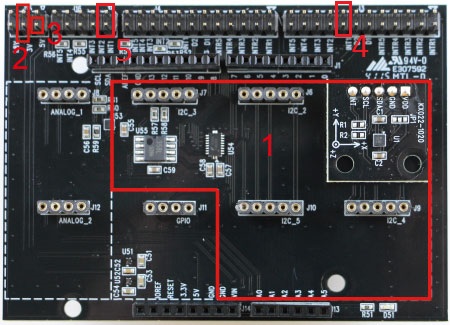

硬件设定

硬件设定
  • 在I2C的区域插入板卡
  • 电源电压的设定(3.0V)
  • VLED电源连接至5.0V

手册

软件
