什么叫A/D转换器? A/D转换器的基本操作



分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

A/D转换器的基本操作请参见下方A/D转换器实例。

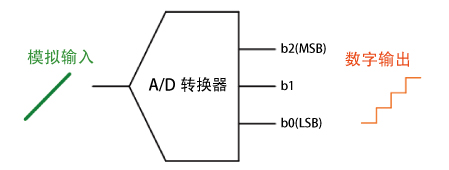

A/D转换器的基本操作 图像

A/D转换器在离散周期内切出模拟信号的幅度,变换为用符号表示的数字信号。A/D转换了的数字信号位数叫做分辨率(这个情况下是3bit),最高位叫做MSB(Most Significant Bit),最低位叫做LSB(Least Significant Bit)。

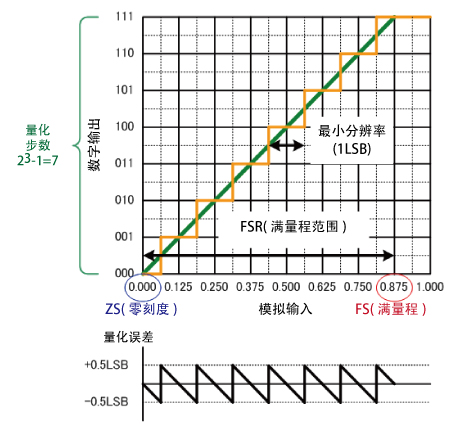

下方的图片展示了模拟信号(输入)和数字信号(输出)的关系。作为数字信号差,可识别的模拟信号最小振幅是最小分辨率(=1LSB),在模拟信号和数字信号之间产生的误差叫做量化误差。

另外,第一个数字信号变化点(000→001)的0.5LSB下叫做零刻度,最后一个数字信号变化点(110→111)的0.5LSB上叫做满量程,从零刻度到满量程的这个区间叫满量程范围。

A/D转换器的基本操作 图像2

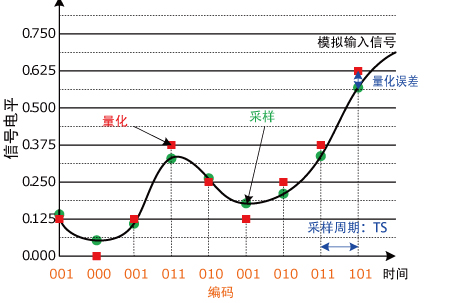

以下是模拟信号通过"采样量化编码"变换为数字信号的一系列步骤。

采样(Sampling)

在离散周期(采样周期:TS)内切出连续的模拟信号振幅值
<采样周期:Ts=1/(采样频率:Fs)>
进行采样的电路叫做采样和保持电路(简称S&H电路)

量化(Quantization)

在离散周期内切出的振幅值近似于离散振幅值。
<量化误差:(采样值)-(量化值)>

编码(Coding)

离散振幅用"0"和"1"这两个值来表示转换的代码。
转换了代码的电路叫做编码器(Encoder)。
