何谓无线?调制方式

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

调制方式的分类

所谓调制是指传输数据时,转换成最合适电气信号的过程。
调制方式大体可分为模拟调制、数字调制、脉冲调制、扩频4种。
模拟调制被用于AM、FM及短波广播上。
数字调制方式是传输"1"和"0"二进制信号的方式。
分为通过振幅及频率、相位等单载波调制的方式和在多个载波上调制并传输不同信息的多载波调制方式。
其他,还有使脉冲宽度发生变化的脉冲调制方式、使信号能量向宽频带分散的扩频方式。

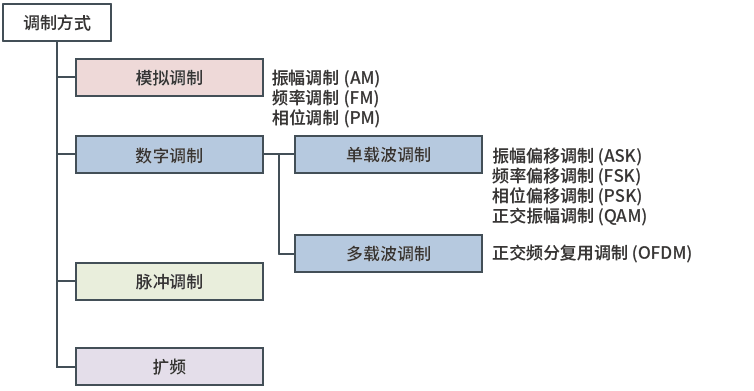

调制方式的分类

调制方式的说明

无线通信是将声音或数据加载到一定频率的电波上进行信息传输。
这里,我们对罗姆近距离无线产品阵容采用的调制方式进行简要说明。

ASK (Amplitude Shift Keying)
一种通过改变模拟信号的有无发送传输数据的数字调制方式。
FSK (Frequency Shift Keying)
利用模拟信号振幅的不同来调制数字信号,数据针对0或1切换为低频和高频的调制方式。

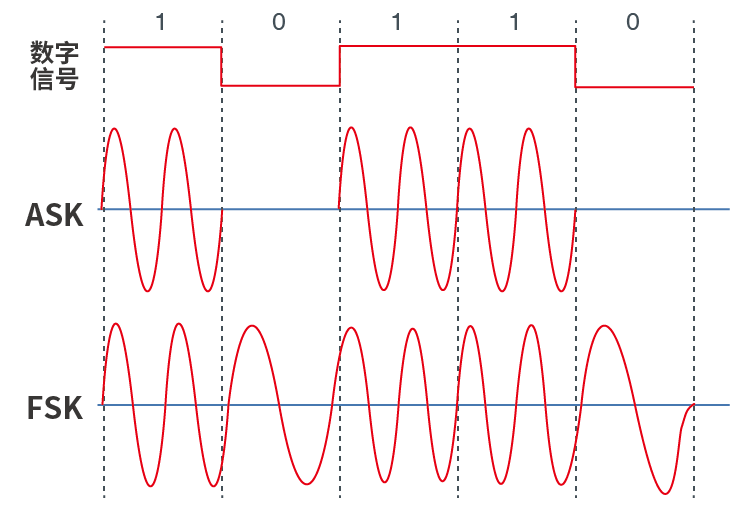

【ASK和FSK】

ASK和FSK

O-QPSK (Offset-Quaternary Phase Shift Keying)
通过相位调制基准信号进行数据传输的数字调制方式 (PSK)。与在4个阶段进行相位调制的QPSK相比,同相成分 (I) 和正交成分 (Q) 的时序错开1/2的调制方式。

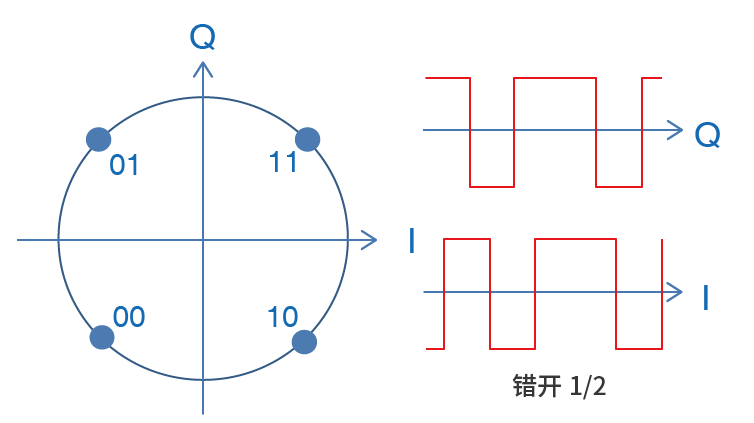

【O-QPSK信号空间图

O-QPSK信号空间图

信号空间图是将数字信号表现在二维平面上的图表。

OFDM (Orthogonal Frequency Division Multiplexing)
在多个狭窄频段的载波上加载多个信息,并一起发送的多载波式数字调制方式。
DSSS (Direct Sequence Spread Spectrum)
扩频方式的一种,是直接扩频方式。将数字信号以小功率向宽频带进行能量扩频通信。
